导电与过孔的可靠性失效分析与防控

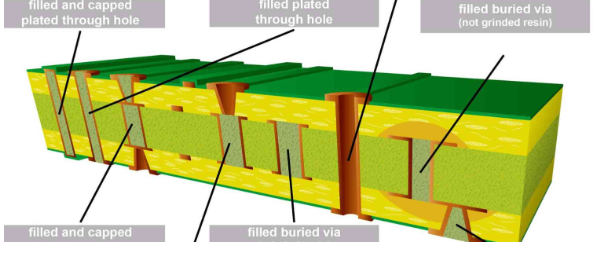

一、导电与非导电过孔的常见可靠性失效模式
导电与非导电过孔在使用过程中易因工艺缺陷、环境应力导致失效，直接影响 PCB 寿命（从 5 年缩短至 1-2 年），常见失效模式如下：
（一）导电过孔的失效模式
镀层脱落与开裂：
原因：沉铜厚度不足（＜0.5μm）、电镀电流波动（±0.2A/dm2）、热循环应力（-40℃-125℃）导致铜层与孔壁剥离；
危害：接触电阻从≤50mΩ 升至≥200mΩ，信号传输中断或电流承载能力下降（如 3A 电流适配过孔降至 1A）。
孔壁空洞与腐蚀：
原因：钻孔后清洁不彻底（孔壁残留油污）、电镀液杂质含量高（Cu2?＞50ppm）、盐雾环境（5% NaCl）导致孔壁腐蚀；
危害：空洞率＞5% 时，电流承载能力下降 40%，盐雾测试 24 小时后出现铜层锈蚀。
焊盘脱落：
原因：焊盘与基材附着力不足（剥离强度＜0.8N/mm）、焊接温度过高（＞260℃）；
危害：元器件焊接后脱落，PCB 功能失效。
（二）非导电过孔的失效模式
填充树脂开裂与脱落：
原因：树脂与基材兼容性差（Tg 差异＞30℃）、固化温度波动（±10℃）、机械振动（10-2000Hz，20g）；
危害：绝缘电阻从≥101?Ω 降至≤10?Ω，出现层间短路。
绿油覆盖漏覆与磨损：
原因：曝光能量不足（＜80mJ/cm2）、显影不彻底、机械摩擦（如组装时划伤）；
危害：漏覆区域铜箔暴露，绝缘性能失效，耐电压从 1000V 降至 500V。
孔壁绝缘不良：
原因：孔壁铜屑残留（＞5mg/m2）、填充材料含导电杂质（金属离子＞10ppm）；
危害：绝缘电阻＜10?Ω，高频场景下介质损耗增加（Df 从 0.005 升至 0.01）。
二、导电过孔的可靠性防控措施
（一）工艺参数优化
沉铜与电镀控制：
沉铜：沉铜液温度 40℃±1℃，时间 18±2 分钟，沉铜厚度 0.8±0.1μm（确保孔壁全覆盖），每批次抽样检测沉铜均匀性（偏差≤±10%）；
电镀：电流密度 1.2±0.1A/dm2，电镀时间根据铜厚需求调整（25μm 铜厚需 30 分钟），采用脉冲电镀技术（减少镀层内应力，从 80MPa 降至 40MPa）。
后处理强化：电镀后进行热固化（150℃，60 分钟），增强铜层与基材附着力（剥离强度≥1.0N/mm）；电源过孔额外进行锡 plating（厚度 5-10μm），提升耐腐蚀性（盐雾测试 72 小时无腐蚀）。
（二）环境适应性防控
热循环防护：采用低 CTE 基材（X/Y 方向 CTE 10-15ppm/℃），与铜层 CTE 匹配（铜 CTE 16.5ppm/℃），热循环测试（-40℃-125℃，1000 次）后镀层开裂率≤1%；
腐蚀防护：对恶劣环境（如海洋、工业场景）PCB，导电过孔采用沉金工艺（金层厚度 0.1μm），盐雾测试 96 小时后接触电阻变化≤15%。
三、非导电过孔的可靠性防控措施
（一）材料与工艺适配
填充材料选型：
高温场景：选用环氧改性树脂（Tg≥180℃），与基材 Tg 差异≤20℃（避免热应力开裂）；
高频场景：选用陶瓷填充树脂（Df≤0.004），介质损耗比普通树脂低 40%；
材料兼容性测试：每批次树脂需与基材进行剥离测试（剥离强度≥0.6N/mm），合格后方可使用。
填充与固化工艺：
树脂填充：采用真空填充设备（真空度≤-0.095MPa），填充率≥98%（无气泡），固化温度 150℃±2℃，时间 35±5 分钟（确保完全固化）；
绿油覆盖：曝光能量 90±10mJ/cm2，显影后用 AOI 检测覆盖完整性（漏覆率≤0.1%）。
（二）机械与绝缘防护
机械强度强化：非导电过孔周围设置加强环（宽度 0.1mm，材质与基材一致），机械振动测试（10-2000Hz，20g，1000 小时）后开裂率≤0.5%；
绝缘性能监控：每批次非导电过孔抽样进行耐电压测试（1000V DC，1 分钟）、高温高湿测试（85℃/85% RH，1000 小时），绝缘电阻≥10?Ω 为合格。
