PCB厂家分享阻焊层选型基础-一文搞懂
一、阻焊层材料选型的初学者痛点
对阻焊层初学者而言，材料选型常陷入 “看颜色选”“看价格选” 的误区，忽视材料性能与应用场景的匹配，导致后续出现可靠性问题（如高温下阻焊层脱落、湿热环境下绝缘失效）。PCB 厂家的选型逻辑是 “场景需求→性能参数→材料匹配”，初学者需先建立这一核心思维，避免盲目选型。
二、阻焊层材料的核心性能参数（初学者必学）
（一）耐温性参数：Tg 值与耐焊锡温度
Tg 值（玻璃化转变温度）：
定义：阻焊层从硬脆状态变为柔软状态的温度，是判断阻焊层耐高温能力的关键；
初学者认知：Tg 值越高，阻焊层在高温下的稳定性越好，例如 Tg≥150℃的阻焊层可适配 60℃以下工作环境，Tg≥180℃可适配 100℃以上环境（如汽车引擎舱）；
常见参数：消费电子 PCB 用阻焊层 Tg=150-170℃，汽车 PCB 用 Tg=180-200℃，工业控制 PCB 用 Tg=170-190℃。
耐焊锡温度：
要求：阻焊层需承受焊接时的高温（无铅焊接温度 240-260℃），通常要求 260℃下 10 秒无起泡、无脱落；
初学者注意：若焊接温度为 260℃，需选择耐焊锡温度≥280℃的阻焊层，预留安全余量，避免焊接时损坏。
（二）绝缘与耐环境参数
绝缘电阻：
标准：常态下≥101?Ω（500V DC），湿热环境（85℃、85% RH，1000 小时）后≥10?Ω；
应用影响：绝缘电阻不足会导致 PCB 漏电（如电源层与地层之间漏电），初学者需确保所选材料满足这一基础指标。
耐腐蚀性：
测试标准：中性盐雾测试（5% NaCl，40℃）48 小时后，阻焊层无腐蚀、无变色；
场景适配：户外 PCB（如物联网传感器）需选择耐盐雾 72 小时以上的阻焊层，避免雨水、盐分导致腐蚀。
（三）机械性能参数：附着力与硬度
附着力：
测试方法：3M 610 胶带 45° 角快速剥离（拉力 10N），阻焊层无脱落为合格；
关键影响：附着力差会导致阻焊层在组装或使用中脱落，暴露铜层，初学者需选择附着力≥0.8N/mm 的材料。
铅笔硬度：
标准：≥2H（用 2H 铅笔在阻焊层表面划擦，无明显划痕）；
应用意义：硬度不足易导致 PCB 运输、组装时阻焊层被划伤，影响绝缘性能，消费电子 PCB 需至少 2H 硬度，工业 PCB 需 3H 以上。
三、按应用场景的阻焊层材料选型（初学者实操指南）
（一）消费电子 PCB（如手机、平板）
场景需求：成本低、工艺成熟、外观整洁，工作温度 - 20℃-60℃，无极端环境；
材料选型：液态感光绿油（型号如太阳油墨 PSR-4000），参数要求：
Tg=150-160℃，耐焊锡温度 280℃/10 秒；
绝缘电阻≥101?Ω，附着力≥0.8N/mm；

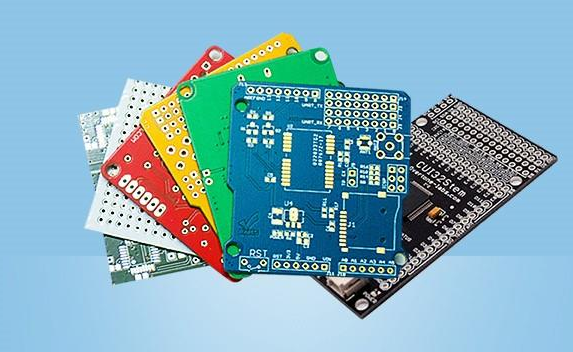

颜色：绿色（通用）或黑色（高端机型）；
选型理由：成本仅 0.05-0.08 元 /cm2，适合批量生产，满足消费电子的基础性能需求。
（二）汽车电子 PCB（如车载导航、ECU）
场景需求：耐高温（-40℃-125℃）、耐振动、耐湿热，可靠性要求高；
材料选型：耐高温液态感光阻焊层（型号如阿克苏诺贝尔 777），参数要求：
Tg=180-200℃，耐焊锡温度 300℃/10 秒；
湿热环境（85℃/85% RH，1000 小时）后绝缘电阻≥10?Ω；
耐振动测试（10-2000Hz，20g，1000 小时）无脱落；
选型理由：能承受汽车引擎舱的高温和振动，避免长期使用中阻焊层失效。
（三）工业控制 PCB（如传感器、变频器）
场景需求：耐粉尘、耐油污、工作温度 - 30℃-100℃，绝缘性能稳定；
材料选型：耐化学腐蚀液态感光阻焊层（型号如凯美特 KM-6000），参数要求：
Tg=170-190℃，耐焊锡温度 290℃/10 秒；
耐油污测试（浸泡在机油中 24 小时）后附着力无下降；
铅笔硬度≥3H（防粉尘划伤）；
选型理由：能抵御工业环境中的粉尘和油污，保持长期绝缘稳定。
四、PCB 厂家对初学者的选型建议
拒绝 “一刀切”：不要用消费电子的阻焊层材料适配汽车 PCB，性能不匹配会导致后期故障；
索要参数报告：向供应商索要阻焊层的 Tg 值、耐焊锡温度、绝缘电阻等测试报告，而非仅看产品名称；
小批量试用：选型初期先做 50-100 块 PCB 的小批量试用，测试实际性能（如焊接后附着力、高温下稳定性），再批量采购。
