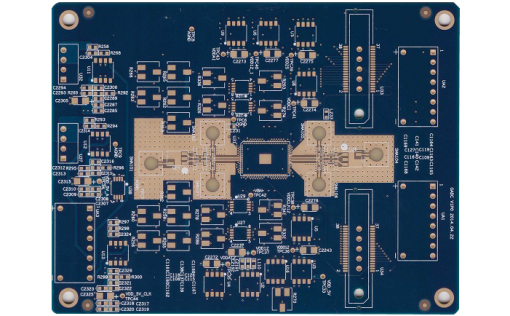

6 层板 PCB 的行业适配与定制化设计策略

汽车电子：核心需求是耐高温（-40℃-150℃）、耐振动（20g）、高可靠性（寿命≥10 年），需适配 ISO 26262 功能安全标准；

工业控制：核心需求是宽温（-40℃-85℃）、耐油污 / 粉尘、强抗干扰（EMC 等级≥Class B），需适配 IEC 61010 安全标准；

消费电子：核心需求是轻薄（厚度≤1.2mm）、高速信号（≥10Gbps）、低成本，需适配 RoHS 3.0 环保标准；

医疗设备：核心需求是生物相容性、耐消毒（酒精 / 高温）、高稳定性（故障率≤0.01%/ 年），需适配 ISO 13485 标准；

高频通信：核心需求是低介损（Df≤0.004@10GHz）、低串扰（≤-30dB@10GHz）、高屏蔽性，需适配 IEEE 802.3 标准。

叠层：采用 “信号 - 地 - 电源 - 电源 - 地 - 信号” 结构（L1-L6），电源层铜厚 105μm（承载 20A 电流），接地层铜厚 70μm（增强 EMC 屏蔽）；

材料：基材选用高 Tg FR-4（Tg≥180℃，Td≥320℃），PP 选用耐高温型号（Tg≥160℃），阻焊层选用耐 150℃高温油墨（如太阳油墨 PSR-9000）；

工艺：过孔采用 “树脂塞孔 + 沉金”（金层厚度 0.15μm），耐振动后过孔接触电阻变化≤5%；层压采用高压力（35kg/cm2），层间剥离强度≥1.2N/mm。

符合 IATF 16949 质量管理体系，PCB 需通过 AEC-Q200 被动元件可靠性测试（热循环 1000 次、振动 2000 小时）；

功能安全：满足 ISO 26262 ASIL-B/D 等级，关键信号层设置冗余电路（如 ECU 的控制信号双备份），失效率≤10??/ 小时。

叠层：采用 “高速信号 - 地 - 低速信号 - 电源 - 地 - 功率信号” 结构（L1-L6），L1（高速信号）与 L2（地）、L3（低速信号）与 L4（电源）、L5（地）与 L6（功率信号）配对，EMC 干扰衰减≥40dB；

材料：基材选用宽温 FR-4（-40℃-85℃），Dk=4.2±0.2@1GHz，阻焊层选用耐油污油墨（如杜比 D6800），75% 酒精擦拭 500 次无脱落；

工艺：功率信号层（L6）铜厚 70μm，载流能力≥15A/mm；设置 “接地过孔阵列”（间距≤0.5mm）围绕高速信号，减少外部干扰（串扰≤-28dB@5GHz）。

符合 IEC 61010-1 安全标准，耐电压 2500V AC/1 分钟无击穿，绝缘电阻≥1011Ω；

EMC 测试：满足 EN 61000-6-2 工业环境标准，辐射骚扰≤54dBμV/m（30MHz-1GHz），抗扰度≥10V/m。

叠层：采用 “高速差分信号 - 地 - 高速差分信号 - 地 - 电源 - 低速信号” 结构（L1-L6），L1、L3 为 PCIe 5.0（32Gbps）信号层，采用带状线结构（阻抗 100Ω±3%），插入损耗≤0.8dB/100mm@16GHz；

材料：基材选用高速 FR-4（如生益 S1000-2），Dk=3.8±0.1@10GHz，Df≤0.004@10GHz；PCB 总厚度 1.2mm±0.1mm（薄型设计，适配轻薄设备）；

工艺：采用激光钻孔（孔径 0.15mm）与背钻工艺（残留长度≤0.08mm），过孔寄生电感≤0.2nH；表面处理用沉金（金层厚度 0.08μm），降低成本同时保证信号完整性。

环保：符合 RoHS 3.0、REACH SVHC 233 项标准，重金属含量≤100ppm；

高速信号：符合 PCI-SIG、IEEE 802.3 标准，32Gbps 信号误码率≤10?12，眼图眼高≥0.8V、眼宽≥0.4UI。

叠层：采用 “信号 - 地 - 电源 - 地 - 信号 - 屏蔽层” 结构（L1-L6），L6 为金属屏蔽层（铜厚 35μm），隔离外部电磁干扰（如手术环境中的高频电刀干扰）；

材料：基材选用生物相容性 FR-4（符合 ISO 10993-1），无细胞毒性（细胞存活率≥90%）；阻焊层选用无反光油墨（反光率≤5%），避免手术时反光影响视野；

工艺：关键电源层（L3）采用 “多区域供电”（如监护仪的 3.3V、5V、12V 独立区域），电源隔离度≥45dB；表面处理用沉金（无铅、无镍，避免过敏），符合 FDA 21 CFR Part 820 医疗设备标准。

可靠性：满足 IEC 60601-1 医疗设备标准，MTBF（平均无故障时间）≥10 万小时；

消毒：耐受 121℃高温高压灭菌（30 分钟）、过氧化氢低温等离子灭菌，灭菌后性能无变化。

叠层：采用 “射频信号 - 地 - 中频信号 - 地 - 电源 - 射频信号” 结构（L1-L6），L1、L6 为射频信号层（28GHz），采用微带线结构（阻抗 50Ω±2%），介质选用罗杰斯 4350B（Dk=3.48±0.05@10GHz，Df=0.0037@10GHz），传输损耗≤0.3dB/10mm@28GHz；

材料：PP 选用低损型号（Df≤0.004@10GHz），铜箔选用高平整度类型（Ra≤0.1μm），减少趋肤效应损耗；

工艺：射频信号层采用 “镀银工艺”（银层厚度 2μm），导电率≥98%（比沉金高 10%）；设置 “金属屏蔽腔”（围绕射频信号），屏蔽效能≥60dB@28GHz。

符合 IEEE 802.11ad、3GPP 5G 标准，射频信号带内波动≤0.5dB，带外抑制≥50dB；

环境：满足 MIL-STD-810H 标准，高温 60℃、低温 - 40℃、湿度 95% 环境下，射频性能变化≤5%。

行业专属工程师介入，明确客户应用场景（如汽车 ECU、5G 基站）、性能需求（温度范围、信号速率、电流）、标准要求（如 AEC-Q200、IEC 60601）；

输出《定制化需求规格书》，包含叠层设计、材料选型、工艺参数、测试标准，客户确认后启动设计。

叠层设计：根据需求设计叠层结构，用 ANSYS SIwave 进行信号完整性仿真（高速信号）、电源完整性仿真（电源阻抗）、EMC 仿真（干扰衰减）；

DFM 评审：联合生产、测试工程师进行可制造性评审，优化设计（如调整过孔孔径适配钻孔工艺、优化线宽适配蚀刻工艺），DFM 通过率≥95%。

快速打样：启动定制化打样线，6 层板打样周期≤72 小时，制作 5-10 块样品；

样品测试：进行全项测试（电气性能、可靠性、行业特定测试），向客户提供测试报告，客户验证合格后批量生产。

批量管控：采用定制化生产流程（如汽车板单独层压、高频板单独电镀），每批次抽样 10% 进行可靠性测试，合格率≥99%；

售后支持：提供 5 年质保，若因 PCB 质量问题导致设备故障，24 小时内响应，48 小时内提供替代方案（如紧急补产），确保客户生产不受影响。

建立行业专属技术团队（汽车、工业、医疗等），团队成员具备 5 年以上行业经验，熟悉行业标准与需求；

配备专用设备（如激光钻孔机、射频阻抗测试仪、生物相容性测试设备），满足不同行业的工艺与测试需求。

建立行业专属供应链（如汽车板基材选用生益、台光，医疗板油墨选用贺利氏），确保材料符合行业标准；

与核心供应商签订长期合作协议，优先供应定制化材料（如低损 PP、高延展性铜箔）。

获取行业认证（IATF 16949、ISO 13485、MIL-STD 认证），具备进入汽车、医疗、航空航天行业的资质；

每年进行内部审核与客户审核，持续优化行业适配能力，客户满意度≥98%。
