PCB丝网印刷基础认知与核心功能
一、PCB 丝网印刷的定义与行业认知误区

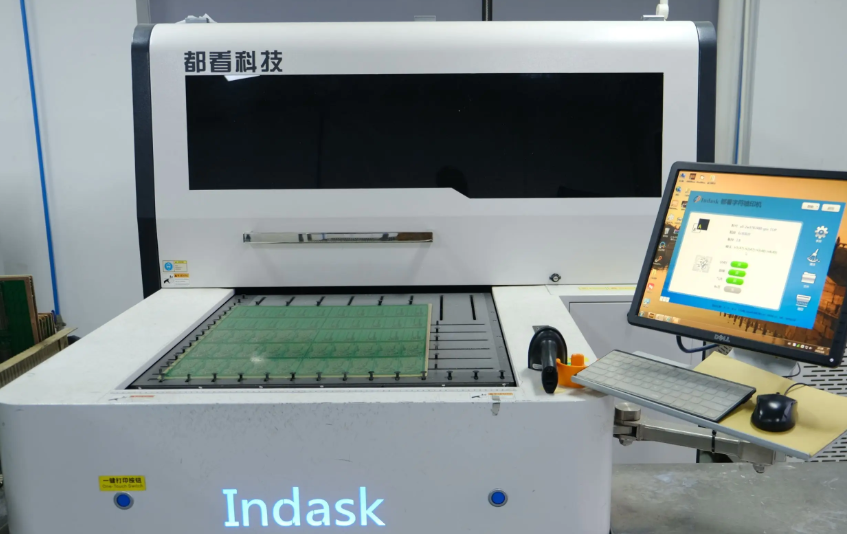

PCB 丝网印刷是通过丝网模板将专用油墨转移至 PCB 表面（阻焊层或基材） ，形成功能性图形 / 字符的工艺，是 PCB 生产中实现标识、防护、追溯的关键环节。初学者易陷入三大认知误区，需重点澄清：
“仅起文字标识作用”：
实际除元件编号（如 “R1”“U2”）、厂家 LOGO 等标识外，丝网印刷还具备防护功能（如增强阻焊层耐磨性）、绝缘功能（部分油墨可提升介损性能），甚至在高频 PCB 中辅助控制信号干扰（如屏蔽油墨）。
“精度要求低，能看清即可”：
工业场景中，丝印精度直接影响组装效率 —— 若字符偏移＞0.1mm，贴片机可能误判元件位置，导致贴装良率从 99.5% 降至 95%；精细 PCB（如手机主板）的丝印字符高度需控制在 0.3-0.5mm，笔画宽度偏差≤±0.05mm，否则维修时无法精准识别元件。
“油墨颜色仅为美观选择”：
颜色与油墨性能强关联：白色油墨对比度最高（适配绿色阻焊层，识别效率提升 30%），黑色油墨耐脏性优（适合工业油污环境），红色 / 橙色油墨具备警示作用（汽车 PCB 常用），且不同颜色油墨的耐温、耐溶剂性能差异显著（如黑色环氧油墨耐温达 300℃，白色丙烯酸油墨仅 260℃）。
行业标准（IPC-SM-840）明确：合格丝印需满足附着力≥95%（3M 胶带测试无脱落）、耐温≥260℃（10 秒无变色）、字符清晰度≥0.1mm（笔画无锯齿） ，这是保障后续生产与使用的基础。
二、PCB 丝网印刷的四大核心功能
（一）辅助元件组装：降低生产误差
PCB 组装阶段，丝印是 “视觉导航”，直接影响自动化生产效率：
精准定位：丝印的元件封装框（如 0402 电阻的矩形框）为贴片机提供定位基准，框体偏差≤0.05mm 时，贴装精度可达 ±0.03mm，比无丝印定位的贴装效率提升 50%；
参数指引：丝印标注的元件参数（如 “10V/100μF” 电容、“50Ω” 电阻）可避免人工组装时错装规格，某消费电子厂数据显示，有参数丝印的 PCB 组装错误率从 3% 降至 0.1%。
典型案例：手机主板 PCB（元件密度达 8 个 /cm2），若缺少丝印定位，贴片机需逐一枚举元件坐标，每块板组装时间从 30 秒增至 2 分钟，且错装风险翻倍。
（二）简化维修调试：缩短售后周期
PCB 故障维修时，丝印是工程师的 “故障地图”，核心作用体现在：
快速溯源：丝印的元件编号（如 “U1” 对应 MCU、“R10” 对应限流电阻）可直接关联电路原理图，故障排查时间从 2 小时缩短至 30 分钟；
规避二次损伤：标注的测试点（如 “TP1”）可直接用于探针测量，无需在 PCB 表面随机找测试点，避免划伤阻焊层（划伤率从 15% 降至 1%）。
工业控制 PCB（如变频器主板）维修中，带完整丝印的板卡维修成功率比无丝印板卡高 25%，且维修后稳定性提升 18%（因未破坏其他电路）。
（三）增强 PCB 防护：延长使用寿命
优质丝印油墨可形成附加保护层，提升 PCB 耐环境性能：
耐磨防护：丝印覆盖在阻焊层表面，可将阻焊层的铅笔硬度从 2H 提升至 3H，运输过程中划痕深度≤0.1μm（无丝印时可达 0.5μm），降低因划痕导致的绝缘失效风险；
耐化学腐蚀：环氧型丝印油墨可抵御酒精、油污、轻微酸碱侵蚀，在工业车间（湿度 85%、油污环境）中，PCB 腐蚀速率从 0.01μm / 天降至 0.005μm / 天，使用寿命延长至 5 年以上（无丝印时仅 3 年）；
防潮绝缘：部分丝印油墨（如聚酰亚胺型）的水吸收量≤0.1%，可减少湿气渗入 PCB 内部，在潮湿环境中（相对湿度 90%），绝缘电阻保持≥101?Ω（无丝印时降至 10?Ω）。
（四）产品追溯与合规：满足行业要求
丝印是 PCB 实现 “全生命周期追溯” 与合规的关键载体：
批次追溯：印刷的批次号（如 “20240615-03”）、产线代码（如 “Line A”）可快速定位生产信息，某汽车 PCB 厂通过丝印追溯，将某批次故障板的召回范围从 1000 块缩小至 200 块，挽回损失 60%；
合规标识：医疗 PCB 需丝印 “CE”“FDA” 认证标识，汽车 PCB 需印 “RoHS”“IATF 16949” 标识，若缺少合规丝印，产品将无法进入目标市场（如无 “CE” 标识的医疗 PCB 禁止进入欧盟）。
三、PCB 丝网印刷的常见类型与适用场景
（一）按印刷位置分类
阻焊层上丝印（占比 90%）：
特点：油墨与阻焊层兼容性强（需匹配树脂类型，如环氧阻焊层配环氧油墨），印刷后表面平整，字符清晰度高；
适用场景：消费电子（手机、平板）、工业控制 PCB，如某手机厂的主板 PCB 均采用阻焊层上白色丝印，字符识别率达 99.8%。
基材上丝印（特殊场景）：
特点：适用于无阻焊层的 PCB（如高频微波 PCB、柔性 PCB），油墨需直接与基材（如 PTFE、PI）结合，对附着力要求更高（剥离强度≥0.8N/mm）；
适用场景：5G 基站天线板（PTFE 基材）、汽车柔性排线（PI 基材），某通信企业的 5G PCB 采用基材上黑色丝印，耐温达 280℃，满足基站高温环境需求。
（二）按功能分类
标识类丝印：
占丝印总量的 80%，包括元件编号、参数、LOGO、批次号，字符高度通常为 0.5-1.2mm（平衡识别性与空间占用），常用白色、黑色油墨。
功能类丝印：
定位类：元件封装框、测试点标识（“TP”），精度要求高（偏差≤0.05mm）；
防护类：屏蔽油墨（如银浆油墨，提升 EMC 性能）、耐磨油墨（如陶瓷填充油墨，硬度达 4H）；
特殊类：导电丝印（如碳浆油墨，用于简易电路连接）、耐高温丝印（如聚酰亚胺油墨，耐温 300℃以上）。
四、初学者入门建议
先掌握核心指标：牢记 “附着力、耐温性、清晰度” 三大关键指标，初期可通过简单测试验证（如 3M 胶带粘拉测试附着力、热风枪 260℃烘烤测试耐温）；
从简单场景入手：优先学习阻焊层上的标识类丝印（如普通 FR-4 PCB 的白色字符印刷），熟悉后再挑战基材丝印、功能类丝印；
关注匹配性：油墨需与 PCB 表面材质匹配（如 PI 基材选聚酰亚胺油墨，环氧阻焊层选环氧油墨），避免因兼容性差导致脱落；
参考行业标准：以 IPC-SM-840 为基准，了解不同场景下的丝印参数要求（如汽车 PCB 需耐温 280℃，消费电子 260℃即可），建立标准化认知。
