蚀刻工艺的常见问题解决与效率提升

来源: 时间: 2025/09/05 14:32:00 阅读: 89

一、PCB 蚀刻工艺的四大常见问题与排查解决

蚀刻过程中易出现蚀刻不均、断线、残铜、线宽超标四大问题,PCB 厂家需建立 “问题现象→原因排查→解决措施” 的标准化流程:

(一)蚀刻不均:表面出现 “阴阳面”(局部蚀刻过深 / 过浅)

  • 现象:PCB 同一表面部分区域铜箔残留厚度差异≥5μm;

  • 排查:① 喷淋系统(喷嘴堵塞、压力不均);② 蚀刻液浓度(局部浓度差异);③ PCB 定位(偏移导致喷淋死角);

  • 解决:① 每周拆解喷嘴清洗(用 5% HCl 浸泡 30 分钟),确保喷嘴通畅率 100%;② 加装蚀刻液搅拌装置(转速 300r/min),减少浓度分层;③ 采用真空吸附定位(吸附力 0.08MPa),避免 PCB 偏移;

  • 效果:某厂家通过上述措施,蚀刻不均率从 12% 降至 2%。

(二)断线:线路出现断点(长度≥0.2mm)

  • 现象:导通测试时线路电阻≥10Ω(正常≤0.1Ω);

  • 排查:① 掩膜缺陷(干膜划伤、气泡);② 蚀刻液温度过高(导致掩膜脱落);③ 铜箔附着力(基材清洁不彻底);

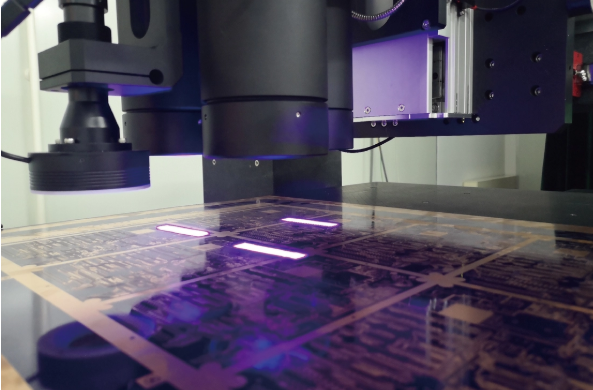

  • 解决:① 蚀刻前 AOI 掩膜检测覆盖率 100%,缺陷板返工;② 严格控制温度(酸性≤50℃,碱性≤45℃),加装超温报警;③ 预处理时增加超声波清洗(40kHz,15 分钟),提升基材清洁度;

  • 效果:断线率从 5% 降至 0.3%,满足 Class 2 级标准。

(三)残铜:非线路区域残留铜箔(面积≥0.01mm2)

  • 现象:绝缘测试时相邻线路间绝缘电阻≤10?Ω(正常≥101?Ω);

  • 排查:① 蚀刻时间不足;② 蚀刻液浓度过低;③ 掩膜偏移(导致非线路区域被覆盖);

  • 解决:① 根据铜箔厚度调整蚀刻时间(35μm→70 秒,50μm→90 秒),避免时间不足;② 在线浓度监测每小时 1 次,确保浓度达标;③ 掩膜对位采用 CCD 视觉定位(精度 ±0.01mm),减少偏移;

  • 效果:残铜率从 4% 降至 0.5%,绝缘测试合格率提升至 99.8%。

(四)线宽超标:实际线宽与设计偏差≥±0.04mm

  • 现象:线宽测量仪检测显示偏差超规格;

  • 排查:① 蚀刻速率过快 / 过慢;② 侧蚀量过大;③ 掩膜线宽设计偏差;

  • 解决:① 根据蚀刻速率反馈调整温度(速率慢则升温 2℃);② 酸性蚀刻液添加 0.2% 侧蚀抑制剂(如硫脲),侧蚀量从 12μm 降至 8μm;③ 掩膜设计预留蚀刻补偿量(设计线宽 = 目标线宽 + 侧蚀量),如目标 0.1mm 线宽,掩膜设计 0.18mm;

  • 效果:线宽合格率从 82% 提升至 97%。



二、PCB 厂家蚀刻工艺的效率提升策略

在保障质量的前提下,提升蚀刻效率可降低单位成本,PCB 厂家可从 “设备改造、工艺优化、管理改进” 三方面入手:

(一)设备改造:提升连续生产能力

  • 蚀刻槽升级:将单槽式改为 “三槽串联”(预蚀刻槽→主蚀刻槽→后蚀刻槽),实现 PCB 连续传输,生产节拍从 60 秒 / 块缩短至 30 秒 / 块;

  • 自动化上下料:采用机械臂上下料(定位精度 ±0.02mm),替代人工,每小时产能从 200 块提升至 350 块;

  • 在线检测集成:将 AOI 检测、线宽测量仪集成在蚀刻生产线,实现 “蚀刻→检测→分拣” 一体化,减少中间转运时间(从 30 分钟缩短至 5 分钟)。

(二)工艺优化:减少返工与等待时间

  • 参数标准化:针对不同板材(单 / 双面板、多层板)制定 “蚀刻工艺参数表”,明确蚀刻液类型、浓度、温度、时间,操作员直接调用,减少参数调整时间(从 20 分钟 / 批次缩短至 5 分钟);

  • 并行处理:将蚀刻前清洗与蚀刻后钝化并行处理(清洗时间 15 秒,钝化 10 秒,同步进行),每块 PCB 处理时间减少 10 秒;

  • 不良品快速返工:建立 “蚀刻不良品返工流程”,残铜板用退膜液(NaOH 50g/L,80℃)退膜后重新蚀刻,返工率控制在 2% 以内,避免原材料浪费。

(三)管理改进:提升人员与设备效率

  • 人员培训:每月开展蚀刻工艺培训(理论 + 实操),考核合格方可上岗,操作员技能达标率从 80% 提升至 98%;

  • 设备维护:制定 “蚀刻设备 TPM 计划”(每日清洁喷嘴,每周检查泵体,每月校准温度传感器),设备故障率从 8% 降至 2%;

  • 数据驱动:通过 MES 系统收集蚀刻参数、产能、不良率数据,每周分析优化,如发现某批次蚀刻速率下降,立即调整浓度,避免批量不良。


某 PCB 厂家实施效率提升策略后:

  • 单条蚀刻生产线产能从 5000 块 / 天提升至 8000 块 / 天,产能提升 60%;

  • 单位 PCB 蚀刻成本从 0.8 元降至 0.5 元,年节省成本 200 万元;

  • 不良率从 5% 降至 0.8%,客户投诉率下降 90%,订单交付周期缩短 30%。
