振荡器电路常见故障类型及系统排查方法

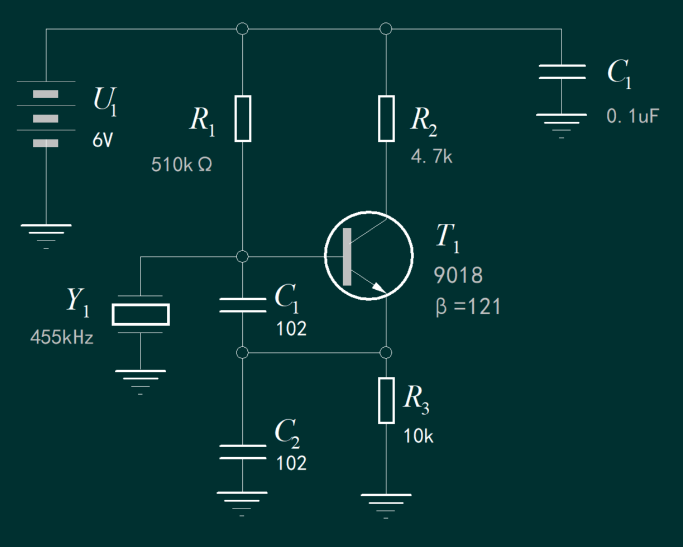

振荡器作为电子设备中提供稳定时钟信号的核心部件，其工作状态直接影响整个电路系统的性能。在实际应用中，振荡器电路故障往往表现为输出信号不稳定、频率偏移或完全无输出等现象，需要通过系统性方法进行排查。

电源相关故障是振荡器电路最常见的问题之一。当供电电压波动或纹波过大时，振荡器容易出现频率漂移。排查时应首先使用示波器测量电源引脚的电压波形，观察是否存在超过 datasheet 允许范围的波动。若发现电源异常，需检查滤波电容是否失效 —— 电解电容长期使用后可能出现容量衰减或漏液，可通过万用表电容档测量其实际容量，与标称值对比判断是否需要更换。此外，电源引脚的虚焊或接触不良也会导致供电不稳，此时应仔细检查焊点是否饱满，必要时重新焊接。

晶体振荡器的机械特性决定了其对物理环境的敏感性。温度剧烈变化可能导致晶体参数漂移，超过工作温度范围时甚至会停止振荡。可通过环境试验箱模拟不同温度条件，监测振荡器输出频率的变化曲线。物理振动或冲击可能造成晶体内部断裂，这类故障可通过替换法验证 —— 更换同型号晶体后若电路恢复正常，则说明原晶体已损坏。值得注意的是，晶体引脚的氧化会增加接触电阻，使用酒精棉片清洁引脚后重新安装往往能解决此类问题。

负载不匹配是导致振荡器输出信号畸变的常见原因。当负载阻抗与振荡器输出阻抗差异过大时，会产生反射信号，造成波形失真。排查时应使用网络分析仪测量负载端的阻抗特性，与振荡器 datasheet 推荐的负载阻抗进行比对。若存在明显不匹配，可通过串联或并联电阻的方式进行阻抗调整。对于高频振荡器，传输线的长度和布局也会影响阻抗匹配，此时需要重新设计 PCB 布线，确保信号线特性阻抗一致。

寄生振荡是隐蔽性较强的故障类型，通常由电路布局不合理引发。当振荡器输出端与输入端之间存在寄生电容或电感耦合时，容易形成正反馈环路，产生非预期的振荡信号。排查时可在振荡器输出端串联小阻值电阻（通常 10-100Ω），观察异常信号是否消失。若有效，则说明存在寄生振荡，需重新规划 PCB 布局 —— 将振荡器远离噪声源，增加接地平面，缩短高频信号线长度。对于贴片元件，应确保接地引脚与地平面可靠连接，减少接地阻抗。

电路元件参数漂移也会导致振荡器性能下降。电阻、电容等无源元件在长期使用后可能出现参数偏差，特别是瓷片电容的容量会随温度和时间变化。可使用 LCR 测试仪对关键元件进行参数测量，重点检查振荡回路中的谐振电容和反馈电阻。对于采用锁相环（PLL）的振荡器，环路滤波器的元件参数变化会影响频率稳定性，需按照 datasheet 要求重新校准元件参数。

系统性排查振荡器故障需遵循 “从简单到复杂” 的原则：先检查电源和连接，再测试关键元件，最后分析电路布局和环境影响。通过结合仪器测量与经验判断，可有效提高故障定位的准确性，缩短排查时间。
