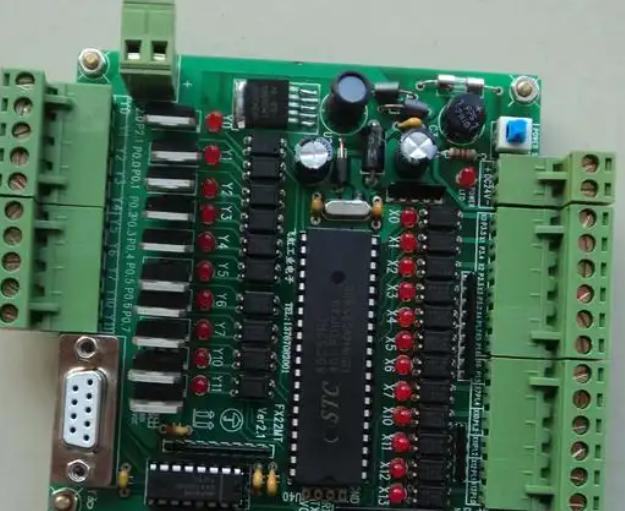

可编程逻辑控制器（PLC）作为工业自动化的 “大脑”，其 PCB 设计需兼顾可靠性、功能性与扩展性。现代 PLC 正向小型化、高集成度、多接口方向发展，模块化 PCB 设计成为实现这些目标的关键，既能满足标准化生产，又能灵活配置以适应不同应用场景。

核心控制模块 PCB 的通用化设计是模块化的基础。PLC 的核心模块包含 CPU、存储器、电源管理等基础电路，应采用通用化布局以适应不同型号产品。CPU 选用工业级处理器（如 ARM Cortex-A9），主频不低于 800MHz，预留足够的 I/O 引脚和扩展接口。存储器配置采用模块化设计，包含 Flash（≥128MB）和 RAM（≥64MB），通过插座连接便于容量升级。电源管理电路设计为宽电压输入（85-264V AC），输出多路直流电源（如 5V/2A、3.3V/3A、24V/1A），采用隔离式 DC-DC 转换器（隔离电压 2500Vrms）实现强弱电隔离。核心 PCB 采用 6 层板设计，设置独立的电源层和接地层，确保信号完整性和 EMC 性能。通过标准化核心模块，可降低研发成本，缩短新产品开发周期。

I/O 模块 PCB 的专业化设计满足多样化需求。数字量输入模块 PCB 需适应不同信号类型（如 24V DC、110V AC），输入电路采用光电隔离（隔离电压≥5000Vrms）和浪涌保护（TVS 管 + 保险丝），每个输入通道独立设计，避免相互干扰。数字量输出模块根据负载类型（继电器、晶体管、晶闸管）设计不同驱动电路，继电器输出模块需添加续流二极管保护，晶体管输出模块采用 MOSFET 驱动，最大电流可达 2A。模拟量输入模块重点设计信号调理电路，包含仪表放大器（增益可调）、低通滤波器（截止频率 1kHz）和 16 位 A/D 转换器，输入阻抗≥1MΩ，确保测量精度（误差≤0.1% FSR）。模拟量输出模块采用 16 位 D/A 转换器，输出范围可通过跳线选择（如 0-10V、4-20mA），添加电压跟随器提高带载能力。各 I/O 模块 PCB 尺寸统一，接口定义标准化，便于用户灵活组合。

通信模块 PCB 的标准化设计实现多协议兼容。工业以太网模块（如 Profinet、EtherCAT）PCB 需满足高速信号传输要求，以太网 PHY 芯片与 RJ45 连接器之间的差分线阻抗控制在 100Ω，长度匹配误差≤3mm。无线通信模块（如 Wi-Fi、蓝牙）需单独设计屏蔽腔（厚度≥0.3mm 的铝制材料），天线部分远离数字电路，通过 50Ω 同轴电缆连接，确保通信距离和抗干扰能力。现场总线模块（如 RS485、CAN）需设计总线保护电路，包含 TVS 管、自恢复保险丝和共模电感，支持总线冗余和隔离功能（隔离电压 2500Vrms）。所有通信模块采用统一的机械接口和电气协议，通过背板总线与核心模块通信，数据传输速率不低于 100Mbps，确保实时性。

背板总线 PCB 的高性能设计保障模块间通信。背板总线需支持电源分配和数据传输双重功能，电源线路采用宽铜皮（≥3mm）和多组电源引脚，确保大电流供电（总电流≥10A）。数据总线采用差分信号传输（如 LVDS），传输速率可达 1Gbps，信号对阻抗控制在 100Ω，相邻差分对间距≥5mm，减少串扰。背板 PCB 采用 10 层以上设计，包含多个接地平面和电源平面，每层之间的介质厚度根据阻抗要求精确控制。连接器选用高密度板对板连接器（如 0.8mm 间距），每模块至少 40 个信号引脚，插拔次数≥1000 次，接触电阻≤20mΩ。背板设计支持热插拔功能，每个模块接口处添加电源缓启动电路，避免插拔时的电流冲击。

模块化 PCB 的兼容性与扩展性验证至关重要。进行模块互换性测试，任意相同类型的 I/O 模块可在同一位置正常工作，功能和性能指标差异≤5%。测试不同模块组合下的系统性能，如同时接入 16 个 I/O 模块时，核心模块的响应时间增加不超过 10ms。进行扩展能力测试，验证系统最大可支持的模块数量（如 32 个），确保总线带宽和电源容量满足要求。通过长期运行测试（≥1000 小时），观察模块化系统的稳定性，平均无故障时间（MTBF）应≥100,000 小时。

PLC 的模块化 PCB 设计通过通用化核心、专业化 I/O、标准化通信和高性能背板的有机结合，实现了灵活性与可靠性的统一，为工业自动化系统提供了可定制、易扩展的硬件平台，适应不同行业的多样化需求。
