阻抗测试PCB：从基础原理到量产质量管控方案

阻抗是 PCB 传输线的核心电气特性，直接决定高速信号的传输质量。阻抗测试 PCB 技术通过精准测量传输线的特性阻抗、阻抗均匀性及阻抗偏差，确保 PCB 满足设计要求，避免因阻抗不匹配导致的信号反射、串扰等问题。在 5G 通信、服务器、汽车电子等领域，阻抗测试已从抽样检测升级为量产全流程管控，成为保障 PCB 电气性能的关键环节。

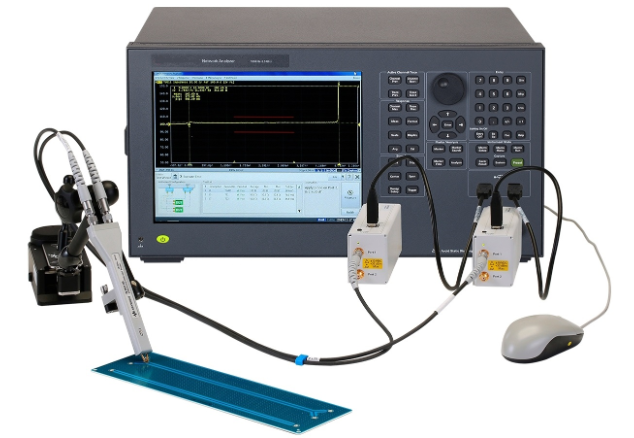

阻抗测试 PCB 的核心原理基于传输线理论，特性阻抗 Z0 由传输线的物理结构和材料特性决定，计算公式为：对于微带线，Z0=（60/√εr_eff）×ln [8h/w + w/(4h)]（εr_eff 为有效介电常数，h 为介质厚度，w 为线宽）；对于带状线，Z0=（60/√εr）×ln [(4h + w)/(w)]（εr 为介电常数）。阻抗测试主要采用两种方法：一是时域反射法（TDR），通过注入阶跃信号测量反射系数，换算得到阻抗值，适用于单点阻抗和阻抗分布测试；二是矢量网络分析仪（VNA）法，通过扫频测量传输线的散射参数（S 参数），计算特性阻抗（Z0=√[(1-S11)/(1+S11)]×Z0_ref，Z0_ref 为参考阻抗），适用于宽频段阻抗特性分析（10MHz-40GHz）。两种方法各有优势：TDR 测试速度快（单通道＜1 秒），适合量产抽检；VNA 测试精度高（误差＜1Ω），适合设计验证和高频 PCB 测试。

在 PCB 设计验证阶段，阻抗测试的核心目标是确保设计参数与实际测量值一致。设计初期需制作阻抗测试样品，包含不同线宽、不同层别的测试条（长度≥200mm，确保信号进入稳定传输状态），通过测试验证以下参数：一是特性阻抗绝对值，需符合设计要求（如 50Ω±5%、100Ω±10%），例如某 DDR5 PCB 设计阻抗为 50Ω，测试发现实际阻抗为 56Ω，超出公差范围，经排查是介质厚度 h 比设计值小 0.05mm，调整层压参数后阻抗降至 51Ω；二是阻抗均匀性，同一传输线的阻抗波动应≤3Ω，避免因线宽偏差、介质不均导致的局部阻抗突变；三是阻抗随频率的变化特性，高频 PCB（≥10GHz）需测试 1-40GHz 频段的阻抗稳定性，确保频率变化 10 倍时阻抗变化≤5%。此外，还需测试阻抗与环境因素的关联性，如温度（-40℃至 + 85℃）变化时的阻抗漂移（目标≤2Ω）、湿度（85% RH）对阻抗的影响（变化≤1Ω），为 PCB 可靠性设计提供数据支撑。

量产环节的阻抗测试需建立科学的管控体系，平衡测试效率与质量风险。首先确定抽样方案：根据 IPC-A-600 标准，量产初期每批次抽样 5 块 PCB，每块测试 3-5 个关键传输线；连续 3 批次合格率≥99% 时，可放宽至每 10 批次抽样 5 块；若出现不合格品，需加严抽样至每批次 10 块，直至连续 3 批次合格。其次明确测试参数：测试环境需控制温度（25±1℃）、湿度（45-55% RH），避免环境因素影响测量精度；测试前需对设备进行校准，使用标准阻抗校准件（25Ω、50Ω、75Ω、100Ω），确保误差＜1Ω；测试点选择需覆盖关键区域，如电源层与信号层相邻的传输线、细线路（w≤0.1mm）区域、过孔密集区域，这些区域易出现阻抗异常。最后建立不合格品处理流程：单块 PCB 出现 1 个阻抗超差（如 50Ω 设计值，实测 58Ω），需隔离该批次并重新抽样；连续 2 块 PCB 出现同类超差，需停机排查原因（如蚀刻参数偏移、基材介电常数变化），制定纠正措施后重新试产。

阻抗测试中常见的误差来源及控制方法需重点关注，以确保数据准确性。一是测试探头与 PCB 的连接误差：探头接触不良会导致阻抗测量值偏高（＞5Ω），需使用专用测试夹具（如弹簧探针夹具），确保接触电阻＜10mΩ；探头线缆的寄生参数（如电容、电感）会影响高频测试精度，需使用短线缆（长度＜1m）并进行夹具校准，消除寄生影响。二是 PCB 样品的制备误差：测试条边缘不平整会导致线宽测量偏差（＞0.01mm），需采用激光切割制备样品；样品表面污染（如油污、指纹）会增加接触电阻，测试前需用酒精棉片清洁表面。三是设备校准误差：VNA 的端口阻抗失配会导致 S 参数测量偏差，需每月进行全频段校准（10MHz-40GHz）；TDR 的上升时间漂移会影响分辨率，需每周验证上升时间（偏差＜5ps）。通过控制这些误差源，可将阻抗测试的整体误差控制在 ±1Ω 以内，满足高精度 PCB 的测试需求。

针对不同类型 PCB 的阻抗测试，需制定差异化方案。一是高密度互联（HDI）PCB，其微过孔（直径＜100μm）和细线路（w＜0.05mm）对阻抗影响显著，需测试过孔附近的阻抗变化（目标≤3Ω），采用显微探针（直径＜50μm）进行精准接触；二是柔性 PCB，其基材介电常数随弯曲程度变化，需测试弯曲状态（弯曲半径 5mm）下的阻抗稳定性（变化≤2Ω）；三是金属基 PCB，其金属基板的导热性会影响高频信号的趋肤效应，需在不同功率负载下测试阻抗（变化≤3Ω）；四是射频 PCB（≥28GHz），需采用毫米波 VNA（最高频率 110GHz）测试阻抗，并结合近场扫描分析阻抗与电磁场分布的关联性，确保信号无泄漏。

随着 PCB 向更高密度、更高频率发展，阻抗测试技术也在不断创新。例如，在线阻抗测试系统可集成到 PCB 生产线中，实现 100% 全检（测试速度＜2 秒 / 块），通过实时反馈调整工艺参数（如蚀刻时间、层压压力）；AI 辅助阻抗分析系统可自动识别阻抗异常的根源（如线宽偏差、介质问题），生成优化建议，减少人工分析时间；三维电磁场仿真与测试数据融合技术，可通过少量测试样品校准仿真模型，预测不同设计参数下的阻抗值，缩短设计验证周期。阻抗测试已成为 PCB 全生命周期质量管控的核心环节，为确保高速信号稳定传输提供了坚实的技术支撑。
