无损PCB测试：全生命周期质量保障的非破坏性检测技术

无损 PCB 测试技术通过不损伤 PCB 结构和性能的方式，实现对制造缺陷、潜在故障及可靠性的评估，涵盖外观检测、内部结构检测、电气性能检测等多个维度。在 PCB 制造（尤其是高价值、高可靠性领域，如航空航天、医疗设备）中，无损测试可避免破坏性检测导致的成本浪费，同时实现 100% 全检，确保每一块 PCB 都符合质量要求。其核心优势在于：不影响 PCB 后续使用，可重复测试，适合量产管控和长期可靠性监测；能检测隐性缺陷（如层间分层、微裂纹），这些缺陷在破坏性检测中易被遗漏；测试效率高，部分技术（如自动光学检测）可实现秒级 / 块的检测速度，满足量产需求。

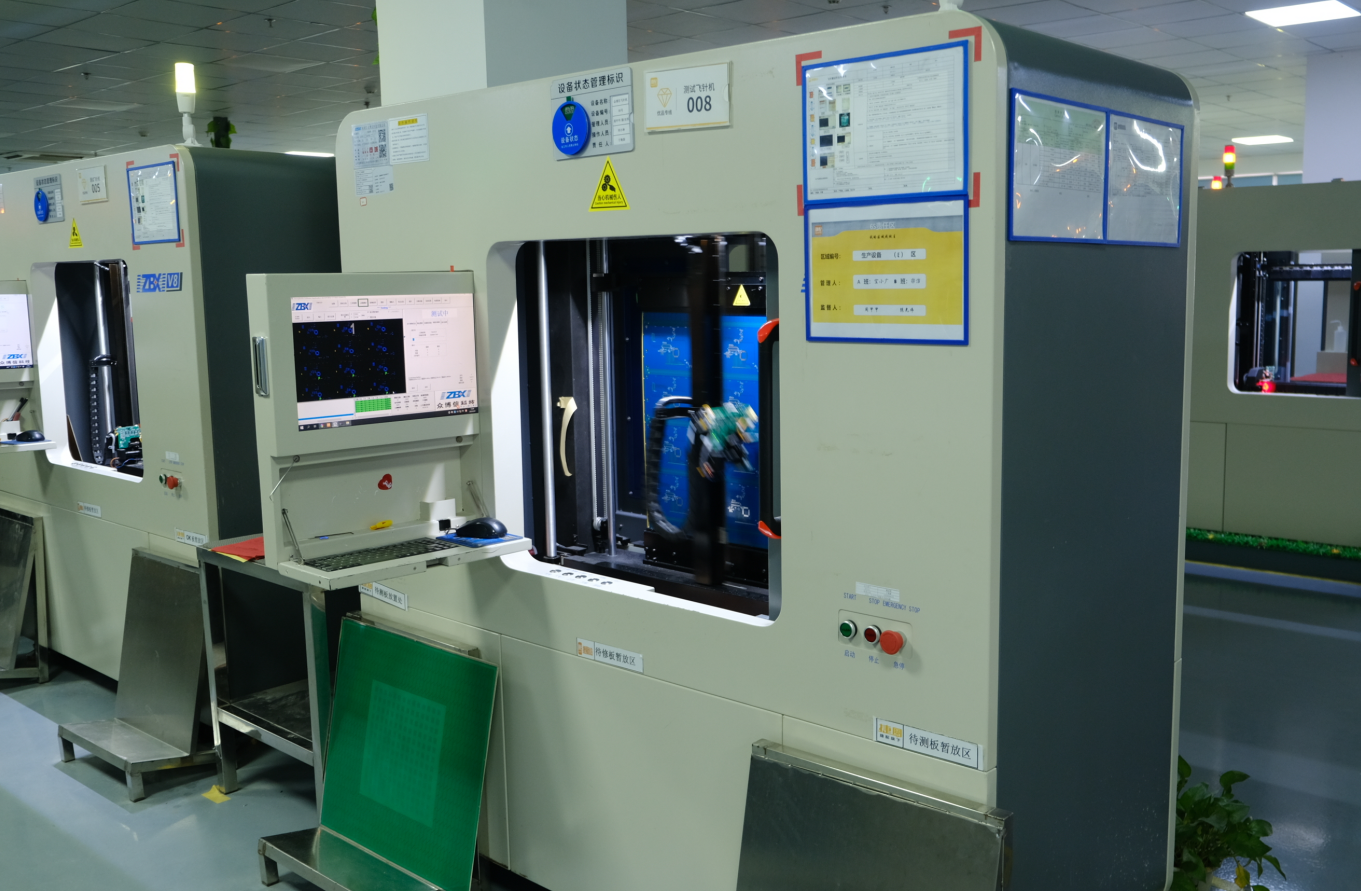

无损 PCB 测试的核心技术体系可分为四大类，覆盖不同检测需求。第一类是外观无损检测，以自动光学检测（AOI）为核心，通过高分辨率相机（5-10μm 像素）和多光谱光源，识别 PCB 表面缺陷：如线路缺陷（线宽偏差、缺口、短路）、阻焊层缺陷（露铜、气泡、偏移）、字符缺陷（模糊、错印），检测精度可达 5μm，误报率＜0.1%。例如某医疗 PCB 量产中，AOI 检测发现 0.05mm 的线路缺口，这类缺陷肉眼无法识别，若流入下游会导致设备漏电风险。第二类是内部结构无损检测，包括 X 射线检测（二维透视 + 三维 CT）和超声扫描显微镜（C-SAM）：X 射线可检测 BGA 焊点空洞、过孔镀层、内层线路，分辨率 1μm；C-SAM 可检测层间分层、基材空洞，对非金属界面缺陷灵敏度高（可检测 5μm 空洞）。某航空 PCB 经 C-SAM 检测发现，层压过程中产生的 0.1mm 层间空洞，若未及时处理，在振动环境下会扩展为分层，导致信号中断。第三类是电气性能无损检测，包括阻抗测试（TDR/VNA）、导通性测试（飞针测试、针床测试）、绝缘电阻测试（＞100MΩ），无需破坏 PCB 电气连接，即可评估传输线性能和电路完整性。第四类是材料特性无损检测，如介电常数测试（使用谐振腔法，误差＜0.01）、铜箔附着力测试（非破坏性拉拔法，测试后附着力下降＜10%）、热导率测试（激光闪射法，不损伤样品），用于评估 PCB 材料是否符合设计要求。

在 PCB 制造全流程中，无损测试需分阶段制定针对性方案，实现质量的全程管控。一是基材入厂检测，重点测试基材的介电常数（εr±0.05）、热膨胀系数（CTE≤15ppm/℃）、玻璃化转变温度（Tg≥170℃），采用介电谱仪、热机械分析仪（TMA）等无损设备，避免不合格基材流入生产；二是内层线路制作检测，使用 AOI 检测线路边缘粗糙度（Ra≤0.5μm）、线宽偏差（±2μm），确保内层线路精度；三是层压后检测，采用 C-SAM 检测层间结合质量（无分层、空洞），X 射线检测内层对准度（偏差≤10μm）；四是钻孔后检测，使用光学测量仪检测孔径（±5μm）、孔位精度（±10μm），超声检测孔壁粗糙度（Ra≤1.6μm）；五是外层线路与阻焊检测，AOI 检测外层线路缺陷、阻焊覆盖率（≥99.5%），X 射线检测 BGA 焊盘尺寸（±5μm）；六是成品出厂检测，进行全项无损测试：AOI 表面检测、X 射线内部结构检测、阻抗测试、导通性测试，确保成品合格率≥99.9%。

在 PCB 故障诊断与可靠性评估中，无损测试同样发挥关键作用。对于在役 PCB（如运行 5 年以上的工业控制板），无损测试可评估其老化状态：一是外观老化检测，AOI 观察阻焊层是否出现开裂、变色（如发黄、粉化），铜箔是否氧化（表面电阻增加＜10%）；二是内部结构老化检测，C-SAM 检测层间粘结力是否下降（通过超声反射信号强度变化判断，下降≤20%），X 射线检测焊点是否出现微裂纹（长度＜50μm）；三是电气性能老化检测，TDR 测试阻抗是否漂移（变化≤3Ω），VNA 测试高频信号传输损耗是否增加（10GHz 时增加≤0.5dB/m）。某核电站 PCB 经无损评估发现，部分过孔镀层出现腐蚀（厚度减少 2μm），虽未影响当前导通，但预测 2 年后会出现断路，及时更换避免了设备停机风险。对于故障 PCB，无损测试可定位故障点而不破坏结构：如某通信 PCB 出现信号中断，X 射线检测发现过孔镀层断裂，C-SAM 显示断裂处伴随层间分层，通过无损定位后，仅需针对性修复过孔，无需报废整块 PCB，降低维修成本。

无损 PCB 测试技术的发展趋势呈现三大方向：一是更高精度，如深紫外 AOI（波长 248nm）可检测 2μm 以下缺陷，亚微米级 X 射线 CT（分辨率 0.5μm）可观察纳米级结构；二是更快速度，多通道并行测试（如 16 通道 AOI）可将检测速度提升至 2m2/min，AI 快速识别算法（识别时间＜1ms / 缺陷）减少数据处理时间；三是更全面的检测能力，多技术融合（如 AOI+X 射线 + C-SAM 一体化设备）可同时检测表面、内部、电气特性，实现 “一次测试，全面评估”。此外，无损测试与数字孪生技术结合，可建立 PCB 的数字模型，通过实时无损测试数据更新模型状态，预测潜在故障，实现预测性维护。

无损 PCB 测试技术通过覆盖制造、故障诊断、可靠性评估全流程，为 PCB 质量提供了全方位保障。在高可靠性、高价值 PCB 领域（如航空航天、医疗、汽车电子），无损测试已成为强制检测手段，其技术发展不仅推动了 PCB 制造工艺的精细化，也为电子设备的长期稳定运行提供了关键支持。
