PCB蚀刻工艺大 PK:酸性、碱性、激光,哪种更胜一筹?

来源: 时间: 2025/09/09 15:05:00 阅读: 97

在 PCB 制造中,蚀刻工艺并不是 “一刀切” 的 —— 根据不同的生产需求(比如 PCB 的厚度、电路精度、环保要求等),工程师会选择不同类型的蚀刻工艺。目前主流的有三大类:酸性蚀刻、碱性蚀刻和激光蚀刻。它们各有优缺点,适用场景也不同。今天我们就来一场 “工艺 PK”,看看这三种蚀刻方式到底谁更适合你的需求。



先说说最传统的 “酸性蚀刻”,它就像 PCB 制造中的 “老大哥”,应用历史最长,技术也最成熟。酸性蚀刻常用的蚀刻剂是氯化铁溶液(FeCl?),有时候也会用氯化铜溶液(CuCl?)。它的优点很明显:首先是 “性价比高”,氯化铁原料便宜,采购成本低,而且蚀刻速度快(一般每分钟能腐蚀几十微米厚的铜箔),适合大规模量产;其次是 “兼容性强”,不管是单面 PCB 还是双面 PCB,不管是薄铜箔还是厚铜箔,酸性蚀刻都能 hold 住,尤其是在一些对成本敏感的领域(比如家电 PCB、低端消费电子 PCB),酸性蚀刻几乎是首选。



但酸性蚀刻的缺点也很突出,最大的问题就是 “环保压力大”。氯化铁溶液是强酸性的,腐蚀性强,不仅对生产设备(比如蚀刻槽、管道)的要求高(需要用耐酸材料,比如 PVC、PP),而且产生的废水里含有大量的重金属离子(铜离子)和酸性物质,如果处理不当,会对环境造成严重污染。另外,酸性蚀刻的 “侧蚀” 比较严重 —— 所谓侧蚀,就是蚀刻剂不仅会腐蚀铜箔的正面,还会向侧面扩散,导致电路边缘不整齐,精度下降。所以在一些对电路精度要求高的场景(比如手机 PCB、医疗设备 PCB),酸性蚀刻就有点 “力不从心” 了。



接下来是 “碱性蚀刻”,它是近几年逐渐流行起来的 “新势力”,常用的蚀刻剂是氨水 - 氯化铜体系(NH??H?O + CuCl?)。和酸性蚀刻比,碱性蚀刻的最大优势是 “精度高”—— 它的侧蚀量比酸性蚀刻小很多,能实现更精细的电路(比如线路宽度小于 0.1mm 的 PCB),这对现在越来越轻薄的电子产品来说至关重要。另外,碱性蚀刻的 “环保性更好”,它产生的废水里,铜离子更容易回收(可以通过电解的方式提取纯铜),而且废水的 pH 值更容易调节,处理成本比酸性蚀刻低不少。



不过碱性蚀刻也有短板:首先是 “成本高”,氨水和氯化铜的原料价格比氯化铁贵,而且碱性蚀刻剂的稳定性较差,需要经常补充氨水来维持浓度,增加了生产过程中的成本;其次是 “蚀刻速度慢”,碱性蚀刻的腐蚀速度比酸性蚀刻慢 30% 左右,对于一些需要快速量产的厚铜箔 PCB,效率就有点跟不上了。所以碱性蚀刻更适合中高端 PCB 领域,比如智能手机、平板电脑、工业控制设备的 PCB,这些产品对精度要求高,对成本的敏感度相对较低。

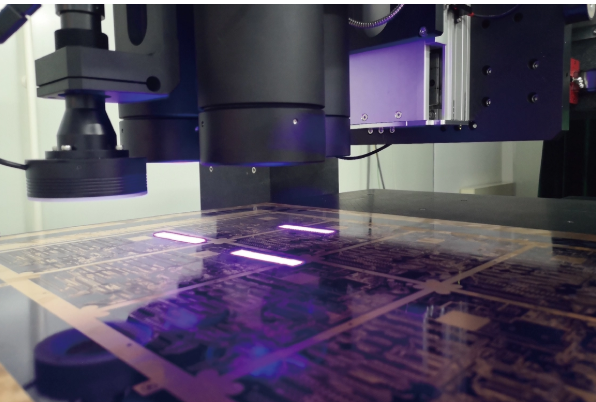

最后是 “激光蚀刻”,它是蚀刻工艺里的 “高科技选手”,和前两种化学蚀刻不同,它用的是物理方法 —— 通过高能量的激光束(常用的是二氧化碳激光或紫外激光)直接 “烧蚀” 掉多余的铜箔,不需要抗蚀剂和蚀刻液。激光蚀刻的优点简直 “拉满”:首先是 “精度极高”,激光束的直径可以小到几微米,能雕刻出超精细的电路(比如柔性 PCB、微型传感器的 PCB),而且没有侧蚀,电路边缘非常整齐;其次是 “灵活性强”,不需要制作菲林片,直接通过计算机控制激光束的路径,想改电路图案只需要修改程序,适合小批量、多品种的 PCB 生产,比如研发样品、定制化 PCB;最后是 “环保无污染”,不需要化学溶液,没有废水排放,对环境非常友好。



但激光蚀刻也不是完美的,最大的问题就是 “效率低、成本高”—— 激光蚀刻是 “点对点” 的加工,一次只能处理一小块区域,速度比化学蚀刻慢得多,不适合大规模量产;而且激光设备的采购成本很高(一台激光蚀刻机要几十万甚至上百万),维护成本也不低。所以目前激光蚀刻主要用于特殊场景,比如高频 PCB、柔性 PCB、微型 PCB,或者小批量的研发生产,还不能完全替代化学蚀刻。



总结一下:如果你的需求是 “低成本、大规模、对精度要求不高”,选酸性蚀刻;如果是 “中高端、高精度、注重环保”,选碱性蚀刻;如果是 “超精细、小批量、特殊材质”,选激光蚀刻。没有最好的工艺,只有最适合的工艺 —— 这就是 PCB 蚀刻领域的 “生存法则”。
