PCB高频场景质量控制：聚焦信号完整性5个特殊管控要点
高频 PCB（信号频率≥3GHz，如 5G 基站、毫米波雷达）的质量控制，比普通 PCB 更严苛 —— 普通 PCB 忽略的 “基材介电常数波动、线路粗糙度”，在高频场景会被无限放大，导致信号插入损耗超标、阻抗波动，设备无法正常工作。很多工程师沿用普通 PCB 的质控方法，忽略高频场景的特殊需求，导致成品性能不达标。今天就拆解高频 PCB 质量控制的 5 个特殊要点，附检测标准与优化方法，帮工程师把控高频产品质量。
一、基材介电常数（Dk）与介质损耗（Df）：双频段管控，防信号衰减
高频信号对基材 Dk 与 Df 极为敏感，Dk 波动 0.1 会导致阻抗偏差 5%，Df 增加 0.001 会使插入损耗增加 0.2dB/cm。
1. 检测要求（以高频基材 PTFE 为例）
测试频段：1GHz 与 10GHz 双频段（普通 PCB 仅测 1GHz），避免单频段合格但高频失效；
合格标准：10GHz 下 Dk=2.1±0.05，Df≤0.0015；
检测方法：用矢量网络分析仪（VNA）测基材样块，确保 Dk 与 Df 在全频段稳定。
2. 管控技巧
要求供应商提供 “全频段 Dk/Df 曲线”，而非单一数值；
来料时每批次抽 3 块样块，在 1GHz、5GHz、10GHz 三频段测试，确保无明显波动。

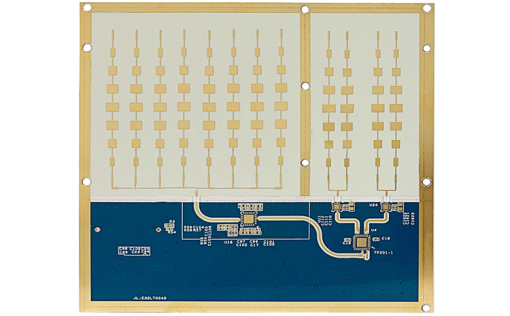

案例：某毫米波雷达 PCB 用 PTFE 基材，1GHz 下 Dk=2.1（合格），10GHz 下 Dk=2.3（超标），若未检出，成品信号插入损耗会从 0.5dB/cm 升至 0.9dB/cm，无法满足要求；更换合格基材后，损耗恢复正常。
二、线路表面粗糙度：控制 Ra≤0.1μm，减少信号散射
高频信号（≥10GHz）的趋肤效应显著，电流仅在线路表面传输，表面粗糙度（Ra）过大（＞0.1μm）会导致信号散射，插入损耗增加。
1. 检测与管控
检测工具：原子力显微镜（AFM），扫描范围 5μm×5μm；
合格标准：Ra≤0.1μm（普通 PCB≤0.3μm）；
制程控制：蚀刻时降低蚀刻液浓度（如酸性氯化铜浓度从 200g/L 降至 180g/L），减慢蚀刻速率，减少线路边缘粗糙。
三、阻抗控制：全频段测试，防波动超标
高频 PCB 的阻抗不仅要 “合格”，还要 “稳定”，在工作频段内（如 3-28GHz）阻抗波动需≤±3%，否则会导致信号反射（S11 超标）。
1. 检测方法
用阻抗测试仪在 1-30GHz 频段内，每隔 1GHz 测一次阻抗，绘制阻抗 - 频率曲线；
合格标准：曲线平滑，无突变，波动≤±3%。
2. 管控技巧
线路宽度偏差控制在 ±3%（普通 PCB±5%），蚀刻时用激光测径仪实时监控，每 5 分钟记录一次数据，偏差超限时立即调整蚀刻速率；
表面处理厚度偏差≤±5%（如沉金厚度 0.3±0.015μm），避免因表面处理不均导致阻抗波动。某 5G PCB 沉金厚度偏差达 15%，阻抗波动超 ±5%，调整沉金时间与温度后，偏差降至 3%，阻抗稳定在 ±2% 内。
四、接地与屏蔽设计：减少信号干扰，防串扰超标
高频信号易受电磁干扰（EMI），接地不良或屏蔽缺失会导致信号串扰（串扰值＞-20dB），影响设备正常工作。
1. 接地设计管控
高频地采用 “星型接地” 或 “多点接地”（接地间距≤λ/20，λ 为信号波长），避免接地环路；
检测方法：用频谱分析仪测试接地阻抗，1GHz 下接地阻抗≤5Ω，确保接地良好。
2. 屏蔽层管控
若需屏蔽层（如射频 PCB），屏蔽层铜箔厚度≥35μm，覆盖率≥95%，且与接地层可靠连接；
检测方法：进行 EMI 测试（按 EN 55032 标准），辐射骚扰限值≤54dBμV/m（30-1000MHz）。
案例：某毫米波雷达 PCB 未做屏蔽，EMI 测试辐射骚扰达 62dBμV/m（超标）；添加 35μm 铜箔屏蔽层后，辐射骚扰降至 48dBμV/m，满足标准要求。
五、高频可靠性测试：模拟实际工况，防长期失效
高频 PCB 需额外进行 “信号稳定性” 与 “环境适应性” 结合的可靠性测试，避免长期使用后性能衰减。
1. 高低温信号测试
条件：-40℃~85℃循环 50 次，每次循环后测试信号插入损耗与反射系数；
合格标准：插入损耗变化≤0.2dB/cm，反射系数 S11≤-15dB。
2. 湿热信号测试
条件：40℃/90% RH 环境 1000 小时，定期测试信号性能；
合格标准：信号参数无明显变化，阻抗波动≤±3%。
PCB 质量控制的核心是 “聚焦信号完整性”，从基材参数到接地屏蔽，每个环节都需围绕 “减少信号损耗、避免干扰” 展开，才能确保高频场景下的稳定工作。
