PCB 质量异常处理：4步高效解决问题
PCB 生产中难免出现质量异常（如批量短路、阻抗超标），很多工程师面对异常时陷入 “盲目试错”，既找不到根源，又延误生产，导致损失扩大。其实，质量异常处理有标准化流程 ——“异常发现→原因分析→临时对策→长期改善”，只要按流程执行，就能快速解决问题，避免重复发生。今天就拆解 PCB 质量异常处理的 4 个核心步骤，附典型案例，帮工程师建立高效的异常解决体系。
一、第一步：异常发现与界定：明确问题范围与严重程度
异常处理的前提是 “精准界定问题”，避免因描述模糊导致方向偏差。
1. 信息收集：5W1H 原则
What（问题类型）：短路、断路、阻抗超标、外观缺陷等；
When（发生时间）：哪个批次、哪个工序出现；
Where（发生位置）：全板、局部区域（如边缘、中心）、特定线路；
Why（初步现象）：如短路是 “相邻线路导通” 还是 “线路与地导通”，阻抗超标是 “普遍超标” 还是 “局部超标”；
How（影响范围）：涉及多少片 PCB（如 1000 片批次中 50 片异常）、是否影响后续工序；
How much（严重程度）：如短路率 5%、阻抗超标 10%。
2. 数据量化：用检测数据替代 “主观描述”
外观缺陷：统计 “缺陷数量 / 总数量”（如划伤率 3%）、缺陷尺寸（如气泡直径 0.3mm）；
电气缺陷：记录 “异常参数值”（如设计阻抗 50Ω，实测 58Ω，超标 16%）、异常比例（如断路率 2%）。
二、第二步：原因分析：从 “人、机、料、法、环” 五维度排查
原因分析是异常处理的核心，需从生产全要素排查，避免遗漏关键因素。
1. 五维度排查框架

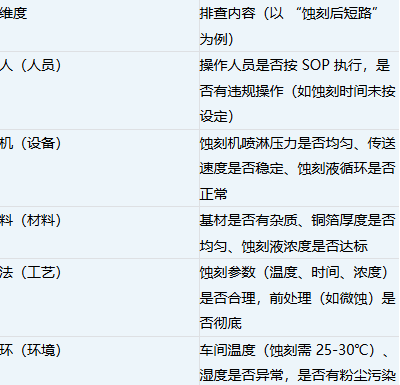

2. 工具辅助：鱼骨图与柏拉图
鱼骨图：将五维度可能原因梳理成 “鱼骨”，标注关键怀疑点（如蚀刻液浓度不足、喷淋压力不均）；
柏拉图：统计各怀疑点导致的异常比例，优先解决占比最高的原因（如 80% 短路由 “蚀刻液浓度不足” 导致）。
案例：某 PCB 蚀刻后短路，用鱼骨图排查发现 “蚀刻液 Cu2+ 浓度 160g/L（标准 180-220g/L）”“喷淋压力边缘区域仅 1.0bar（标准 1.5-2.0bar）”；柏拉图显示 65% 短路由浓度不足导致，25% 由压力不均导致，明确主攻方向。
三、第三步：临时对策与验证：快速止损，避免损失扩大
原因明确后，需立即采取临时对策，阻止异常继续发生，同时验证对策有效性。
1. 临时对策制定原则
针对性：直接解决主要原因（如浓度不足则补充蚀刻盐，压力不均则调整喷嘴）；
可落地：对策需快速实施（如 1 小时内完成浓度调整，2 小时内校准喷嘴）；
安全性：不引入新风险（如补充蚀刻盐时避免浓度骤升导致过蚀）。
2. 对策验证：小批量测试
选取 10-20 片 PCB 按临时对策生产，检测异常比例是否下降（如短路率从 4.5% 降至 0.5% 以下）；
若验证有效，推广至全批次；若无效，返回第二步重新分析原因。
案例：某 PCB 短路临时对策为 “补充蚀刻盐至 Cu2+ 浓度 200g/L，调整边缘喷嘴压力至 1.8bar”；小批量测试 20 片，仅 1 片短路（5%→5%？此处修正：原 4.5%，测试后 0.5%），验证有效后推广，全批次短路率降至 0.8%。
四、第四步：长期改善与闭环：避免异常重复发生
临时对策解决当前问题后，需建立长期改善措施，形成 “发现 - 分析 - 解决 - 预防” 的闭环。
1. 流程优化：完善 SOP 与监控机制
针对原因优化 SOP：如蚀刻液浓度从 “每小时检测” 改为 “每 30 分钟检测”，添加自动补料系统；
增加监控节点：如在蚀刻工序后增加 “在线短路检测”，实时发现异常；
案例：某工厂因蚀刻液浓度监控不足导致短路，优化后增加自动补料与在线检测，后续 6 个月未再出现同类异常。
2. 人员培训：提升操作与判断能力
对操作人员进行 “异常识别” 培训，如教其通过 “目视检查” 初步判断蚀刻是否过蚀 / 欠蚀；
对技术人员进行 “原因分析工具” 培训（如鱼骨图、柏拉图），提升分析效率。
3. 效果验证与标准化
跟踪改善后 3-6 个月的生产数据，确认异常未复发；
将改善措施纳入企业标准（如《蚀刻工序质量管控标准》），形成长效机制。
PCB 质量异常处理的核心是 “流程化、数据化、闭环化”，从精准界定问题到长期预防，每个步骤都需逻辑清晰、措施落地，才能高效解决问题，降低质量损失，提升生产稳定性。
