PCB飞针测试的缺陷检测类型与分析方法

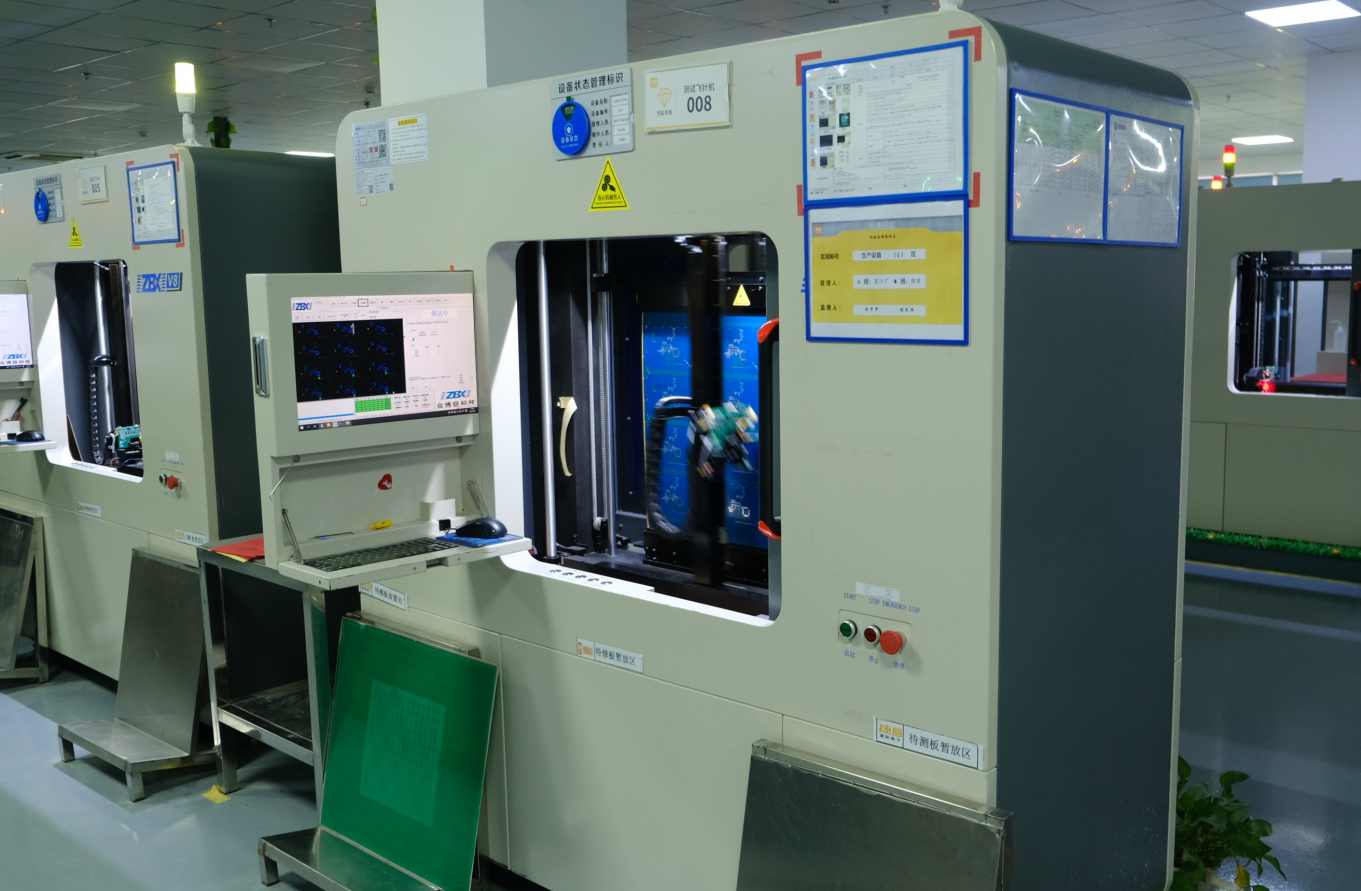

PCB 飞针测试的核心价值在于精准识别电路板的电气缺陷，不同类型的缺陷需采用针对性的检测策略与分析方法。明确缺陷类型、掌握检测原理、优化分析流程，是提升飞针测试有效性的关键，也是帮助工程师追溯问题根源、改进生产工艺的重要依据。

从缺陷类型来看，PCB 飞针测试主要针对电气性能缺陷，可分为四大类：开路、短路、参数异常、结构相关电气缺陷，每类缺陷的形成原因与检测原理存在显著差异。首先是 “开路缺陷”，表现为电路中两点间的电阻值远大于设计值（通常判定阈值≥1MΩ），常见成因包括焊盘与导线连接断裂、过孔电镀不良（如孔壁无铜、铜层厚度不足）、导线蚀刻过度导致断裂等。飞针测试检测开路时，通常采用 “双线测量法”：两根飞针分别接触开路疑似路径的两端，向其中一根飞针施加恒定电流（如 1mA），另一根飞针采集电压信号，根据欧姆定律计算电阻值，若电阻值超出阈值则判定为开路。对于多层 PCB 的内层开路，需通过设计的测试过孔引出内层信号，再进行接触测量，部分高端设备还可结合电容耦合原理，实现无测试过孔的内层开路检测。

其次是 “短路缺陷”，表现为不应连通的两点间电阻值远小于设计值（通常判定阈值≤100Ω），主要成因包括导线蚀刻残留（如相邻导线间存在铜渣）、焊盘间距过小导致桥连、阻焊层破损引发金属异物短路等。飞针测试检测短路时，多采用 “隔离测量法”：先将待检测两点与其他电路隔离（通过控制其他测试点的探针悬空或接地），再用两根飞针分别接触两点，测量其间电阻值，若电阻值低于阈值则判定为短路。对于高密度 PCB 的微间距短路（如线宽 / 线距≤0.1mm），需提高飞针定位精度（≤±0.003mm），避免探针接触偏差导致的误判，同时可采用 “电压脉冲法”，施加短时高压脉冲（如 5V/10μs），通过监测电流变化判断是否存在短路，减少微小短路电阻的漏检率。

第三类是 “参数异常缺陷”，指电阻、电容、电感等元器件的实际参数与设计值偏差超出允许范围，或 PCB 本身的特性参数（如特性阻抗）不达标。常见的参数异常包括电阻阻值偏差过大（如设计 1kΩ，实际 1.2kΩ，超出 ±10% 公差）、电容容值衰减（如陶瓷电容因温度变化导致容值下降）、PCB 特性阻抗偏离设计值（如 50Ω 阻抗实际为 55Ω）。飞针测试检测电阻参数时，采用 “恒流 - 电压法”，施加恒定电流后测量电压计算阻值；检测电容参数时，通过信号发生器输出固定频率的交流信号（如 1kHz），测量电容的容抗，换算为容值；检测特性阻抗时，需采用专用的阻抗测试模块，输出阶跃信号，测量信号反射系数，根据传输线理论计算特性阻抗。对于表面贴装元器件（SMD）的参数异常，飞针测试需直接接触元器件的两端焊盘，避免测试路径电阻对测量结果的影响，通常要求测试路径电阻≤1Ω。

第四类是 “结构相关电气缺陷”，这类缺陷由 PCB 结构问题引发，虽不直接表现为开路或短路，但会导致电气性能不稳定，如焊盘脱落、过孔变形、导线起皮等。例如，焊盘脱落会导致元器件焊接后接触不良，飞针测试时虽可能暂时导通，但接触压力变化后电阻值波动较大；过孔变形会导致孔内铜层断裂风险增加，测试时需通过多次测量（改变探针接触位置）观察电阻值稳定性。检测这类缺陷时，飞针测试需结合 “动态测量法”，如改变探针接触压力（在 5-20g 范围内调整）、多次重复测量同一测试点，若电阻值波动范围超出 ±10%，则判定为结构相关电气缺陷，同时可结合光学定位系统观察测试点的外观状态，辅助判断缺陷类型。

在缺陷分析环节，需建立 “数据采集 - 根源追溯 - 验证改进” 的闭环流程。首先是数据采集，测试软件需记录缺陷的详细信息：位置坐标（精确到 X/Y 轴 ±0.001mm）、缺陷类型、测量值与标准值的偏差、测试环境参数（温度、湿度）。其次是根源追溯，结合 PCB 生产工艺流程分析可能的原因：若开路缺陷集中在过孔区域，需检查过孔电镀工艺（如电镀电流、时间、药水浓度）；若短路缺陷多发生在导线边缘，需排查蚀刻工艺（如蚀刻时间、温度、药水喷淋压力）。部分先进企业还会采用 “缺陷地图” 分析法，将缺陷位置与 PCB 设计版图叠加，识别是否存在设计不合理（如线距过小、过孔密集）导致的批量缺陷。最后是验证改进，针对追溯的原因制定改进措施（如调整电镀参数、优化设计线距），并通过小批量试产进行飞针测试验证，若缺陷率下降至目标值（如≤0.1%），则将改进措施标准化，纳入生产工艺文件。

此外，缺陷分析还需关注 “误判率” 控制，飞针测试的误判主要源于探针接触不良、测试参数设置不当、环境干扰（如电磁干扰）。为降低误判率，需定期校准设备（如每月校准飞针定位精度、每季度校准测量电路），优化测试参数（如根据 PCB 材质调整接触压力、根据缺陷类型调整判定阈值），同时将测试环境温度控制在 20-25℃、湿度 40%-60%，避免温湿度变化影响测量精度。
