PCB厂家分享飞针测试的特殊需求与适配方案

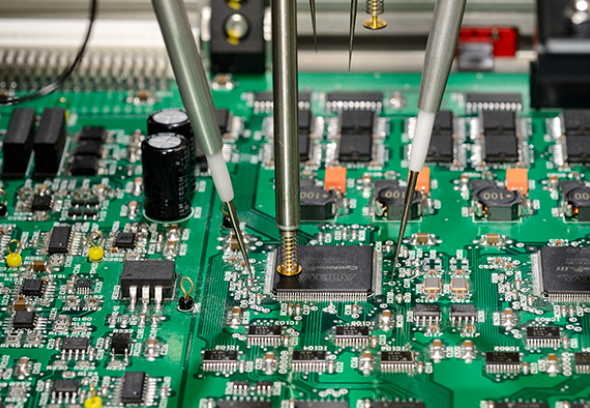

PCB 飞针测试的应用场景覆盖消费电子、汽车电子、航空航天、医疗电子、工业控制等多个行业，不同行业因使用环境、可靠性要求、PCB 特性的差异，对飞针测试提出了特殊需求。针对性地制定测试方案、调整设备参数、优化检测流程，是确保飞针测试满足行业标准的关键，也是提升产品可靠性的重要保障。

消费电子行业是 PCB 应用最广泛的领域，涵盖智能手机、平板电脑、可穿戴设备等产品，其对飞针测试的核心需求是 “高效率、高兼容性、低成本”。消费电子 PCB 的特点是批量小、品种多（如一款手机包含 10-20 种不同 PCB）、尺寸小（如可穿戴设备 PCB 尺寸≤50mm×50mm）、密度高（线宽 / 线距≤0.1mm），因此飞针测试需重点解决 “快速换型” 与 “微型化测试” 的问题。适配方案包括：一是采用 “快速程序生成系统”，支持与 PCB 设计软件（如 Altium Designer、Cadence）直接对接，设计文件导出后 10 分钟内完成测试程序生成，换型时间控制在 15 分钟以内；二是配置 “微型探针模块”，采用直径 0.1mm 的超细飞针，配合高精度光学定位系统（定位精度 ±0.002mm），实现微间距测试点（间距≤0.1mm）的可靠接触；三是优化批量测试流程，采用 “多工位自动上下料系统”，可同时容纳 5-10 块不同类型的 PCB，设备自动识别 PCB 型号并调用对应测试程序，实现无人化连续测试，单台设备日均测试量可达 500 块以上。此外，消费电子行业对测试成本敏感，需控制设备运行成本，可采用 “国产替代元器件”（如国产伺服电机、测量模块）降低设备采购成本，同时通过优化测试参数（如减少重复测试次数）降低能耗，运行成本可降低 20%-30%。

汽车电子行业对 PCB 的可靠性要求远高于消费电子，汽车 PCB 需在高温（发动机舱温度可达 120-150℃）、高湿度（相对湿度 80%-90%）、强振动（振动频率 10-2000Hz）环境下长期工作，因此飞针测试需满足 “高温环境模拟测试” 与 “高可靠性验证” 的特殊需求。汽车电子 PCB 的常见类型包括发动机控制单元（ECU）PCB、车载雷达 PCB、电池管理系统（BMS）PCB，其飞针测试适配方案需重点关注三个方面：一是 “高温测试环境构建”，在飞针测试设备中集成 “温控模块”，可将测试环境温度控制在 - 40℃至 150℃之间，模拟汽车实际工作温度，在不同温度下进行电气性能测试，判断参数随温度的变化趋势（如高温下电阻值是否超出公差）；二是 “振动模拟测试”，部分高端设备配备 “振动工作台”，可模拟汽车行驶过程中的振动环境（加速度 20G），在振动状态下进行飞针测试，检测是否存在因振动导致的接触不良（如过孔与导线连接松动）；三是 “高可靠性测试标准执行”，严格按照 AEC-Q200（被动元器件可靠性标准）、ISO 16750（道路车辆电气及电子设备环境条件和试验）等行业标准制定测试方案，例如对 BMS PCB 的电压采样电路，需进行 1000 次温度循环测试（-40℃至 85℃），每次循环后均进行飞针测试，确保电气性能稳定。此外，汽车电子 PCB 多为厚铜板（铜箔厚度≥70μm），需调整飞针接触压力至 15-20g，确保探针穿透铜箔表面氧化层，实现可靠接触。

航空航天行业对 PCB 的要求最为严苛，航天器 PCB 需在极端环境（温度 - 180℃至 150℃、高真空、强辐射）下工作，且一旦失效可能导致重大事故，因此飞针测试需满足 “极端环境模拟” 与 “100% 缺陷检出” 的需求。航空航天 PCB 的特点是层数多（可达 40 层以上）、内层信号密集、可靠性要求高（缺陷率需≤0.01%），其飞针测试适配方案包括：一是 “极端温度与真空环境测试”，将飞针测试模块集成于 “高低温真空舱” 内，舱内温度可降至 - 180℃、真空度可达 1×10^-3Pa，模拟太空环境，在该环境下进行开路、短路、参数测试，检测极端条件下的电气性能；二是 “内层信号无孔测试”，针对多层 PCB 内层无测试过孔的信号，采用 “电容耦合测试技术”，通过外层探针向内层信号施加高频信号（100MHz-1GHz），利用电容耦合效应采集内层信号，实现无孔检测，避免因钻孔破坏 PCB 结构；三是 “全参数高精度测试”，采用高精度测量模块（如阻值测量精度 ±0.05%、电容测量精度 ±0.5%），对每一个测试点进行多次测量（3-5 次），取平均值作为最终结果，减少测量误差；同时，对关键信号（如雷达 PCB 的射频信号）进行特性阻抗测试，阻抗测量精度需达到 ±1Ω，确保信号传输稳定性。此外，航空航天 PCB 测试需生成详细的 “测试追溯报告”，包含每块 PCB 的唯一标识、测试时间、环境参数、所有测试点的原始数据，便于后续追溯与分析。

医疗电子行业对 PCB 的核心需求是 “生物相容性” 与 “稳定性”，医疗设备（如 CT 机、心脏起搏器、超声治疗仪）直接关系到患者生命安全，PCB 需具备长期稳定的电气性能，且与人体接触的 PCB 需无有害物质释放。医疗电子 PCB 的飞针测试适配方案需关注：一是 “低风险测试流程”，对于植入式 PCB（如心脏起搏器 PCB），测试过程中需避免使用可能产生有害物质的清洁剂（如含氯溶剂），飞针探针需采用医用级材质（如钛合金），避免金属离子释放；同时，测试环境需达到医用洁净级别（万级洁净度），防止灰尘、微生物污染 PCB；二是 “长期稳定性测试”，采用 “加速老化测试” 方法，将 PCB 置于高温高湿环境（85℃/85% RH）中老化 1000-5000 小时，定期取出进行飞针测试，监测电气参数变化（如阻值漂移、电容衰减），确保在产品生命周期（通常 5-10 年）内性能稳定；三是 “电磁兼容（EMC）预测试”，医疗设备对 EMC 要求严格，飞针测试可结合 “EMC 扫描模块”，检测 PCB 的电磁辐射强度（如在 10kHz-1GHz 频段内的辐射值），提前发现可能导致 EMC 超标的电气缺陷（如接地不良、信号回路设计不合理），避免后续整机 EMC 测试失败。此外，医疗电子 PCB 多为高多层板（如 CT 机 PCB 层数≥20 层），需采用 “分层测试法”，从外层到内层逐步测试，每测试完一层后进行层间绝缘电阻测试（要求≥100MΩ），确保层间无漏电风险。
