揭秘飞针测试：电子制造商综合指南

来源：时间: 2025/09/11 15:27:00 阅读: 104

在快节奏的电子制造领域，确保印刷电路板（PCB）的质量和可靠性至关重要。实现这一目标的最有效方法之一是飞针测试（FPT）。但飞针测试过程到底是什么，它如何使制造商受益？在这份综合指南中，我们将详细介绍飞针测试，探索其应用，并提供详细的 FPT 指南，以帮助您了解其在现代 PCB 生产中的作用。无论您是该概念的新手还是寻求优化测试流程，本文都将为电子制造商提供量身定制的可行见解。

什么是飞针测试？快速概述

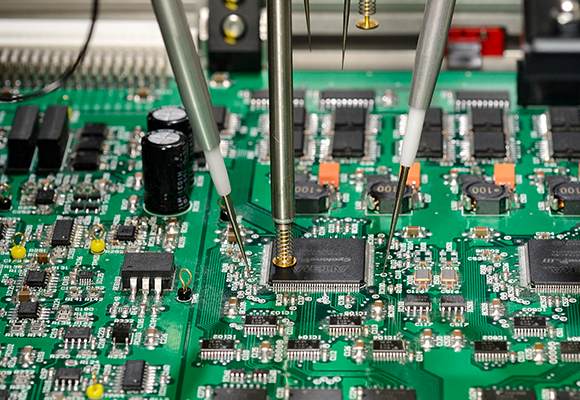

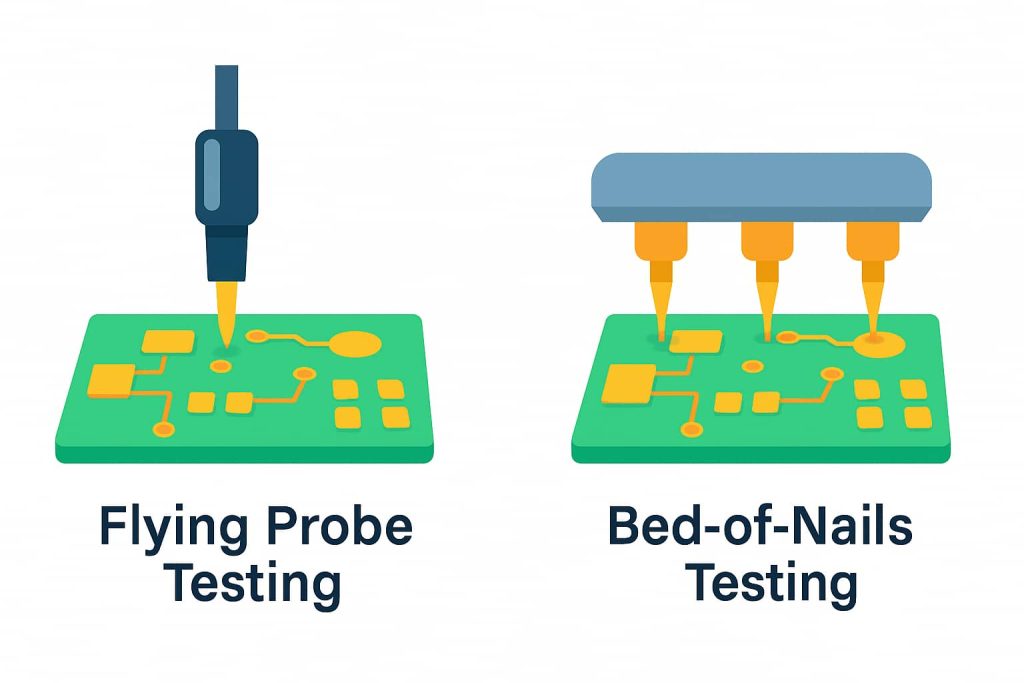

飞针测试，通常缩写为 FPT，是一种无夹具在线测试方法，用于评估 PCB 的电气功能。与需要定制夹具（如钉床）的传统测试方法不同，菲亚特动力科技使用可移动的测试探头，这些测试探头在板上“飞行”以与特定的测试点接触。这种灵活性使其成为原型开发、小批量生产和复杂电路板设计的理想选择，在这些设计中，创建专用测试夹具的成本高昂或不切实际。

在下面的部分中，我们将更深入地探讨飞针测试过程、其优点、局限性和实际应用，让您全面了解这项创新技术。

了解飞针测试过程

飞针测试过程是一种无需物理测试夹具即可验证 PCB 完整性的系统方法。以下是它的工作原理，一步一步：

对测试系统进行编程：该过程首先使用 PCB 的设计数据（例如 Gerber 文件或网表）对飞针测试仪进行编程。该数据告诉机器将探头放置在何处以及要测量的电气特性（例如，连续性、电阻或电容）。
定位 PCB：PCB 牢固地放置在测试平台上。由于不需要夹具，因此与传统方法相比，设置时间最短。

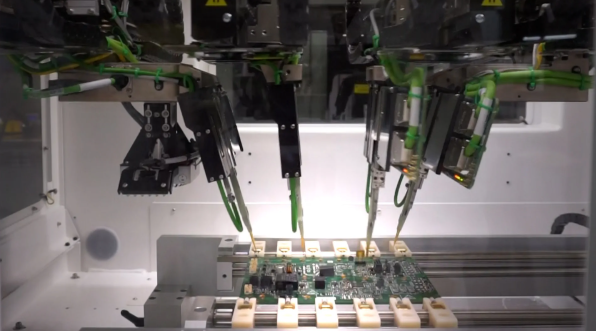

探头移动和测试：多个测试探头（通常从 2 到 8 个不等，具体取决于机器）精确地移动到 PCB 上的指定测试点。这些探头检查开路、短路以及电阻或电容等组件值。例如，典型的测试可能会测量 1 欧姆到 10 兆欧姆之间的电阻值，以确保连接在规格范围内。
资料收集与分析：当探头接触时，系统会收集数据并将其与预期值进行比较。任何偏差，例如短路或阻抗值不正确（例如，在预期为 50 欧姆时测量 75 欧姆），都会被标记为缺陷。
报告结果：测试完成后，将生成一份详细报告，突出显示发现的任何问题。这使制造商能够在进入下一个生产阶段之前解决问题。

现代飞探系统的精度非常出色。许多机器可以实现 5 微米以内的定位精度，确保即使是密集电路板上最小的测试点也可以访问。这种详细程度对于高密度互连（HDI）板至关重要，因为测试点可能相距 0.2 毫米。

飞针测试的优势解释

飞针测试具有多种优点，使其成为电子制造商的热门选择。让我们探讨一下为什么这种方法脱颖而出：

无夹具设计：由于菲亚特动力科技不需要定制测试夹具，因此消除了与设计和建造钉床设置相关的前期成本和交货时间。这可以节省数千美元，特别是对于小批量生产或原型。
灵活性：针对不同 PCB 设计对测试仪进行重新编程的能力使 FPT 具有很强的适应性。无论您是测试简单的单层板还是复杂的多层设计，系统都可以以最少的设置更改来处理它。
高精度：飞针测试仪可以检测微小的缺陷，例如 1 兆欧姆的泄漏路径，这些路径在不太精确的方法中可能会被忽视。这确保了最终产品的高可靠性。
原型和小批量生产的理想选择：对于少于 100 台的批次，FPT 通常比传统测试更具成本效益，因为无需投资昂贵的夹具。
访问密集板：菲亚特动力科技的探头能够到达小至 0.1 毫米的测试点，擅长测试空间有限的现代高密度 PCB 设计。

飞针测试的局限性

虽然飞针测试具有许多优势，但它并非没有挑战。了解这些限制可以帮助制造商确定何时 FPT 是正确的选择：

较慢的测试速度：如前所述，探头在测试点之间移动所需的时间会减慢该过程。对于相同电路板的大批量运行，钉床测试仪可能会在每块板 30 秒内完成测试，而 FPT 可能需要几分钟。
有限的组件测试：虽然 FPT 擅长检查短路和开路，但它可能难以对以 1 GHz 以上信号速度运行的微控制器或高速数字电路等复杂组件进行功能测试。
初始设置复杂性：对测试仪进行编程需要详细的设计数据和专业知识。网表或 Gerber 文件中的错误可能会导致测试不准确，需要预先仔细验证。
