PCB 清洁：电子电路的健康守护者

在 PCB（印制电路板）的生产、维修与使用过程中，“清洁” 是容易被忽视却至关重要的环节。一块看似干净的 PCB，表面或内部可能残留着焊膏、助焊剂、灰尘、油污等污染物，这些 “隐形杀手” 会逐渐侵蚀电路，导致信号干扰、焊点失效甚至设备报废。今天，我们从基础入手，揭开 PCB 清洁的核心价值，带你认识它的定义、必要性、常见污染物及基本流程，建立对 PCB 清洁的系统认知。

首先，什么是 PCB 清洁？简单来说，PCB 清洁是通过物理、化学或机械手段，去除 PCB 表面及缝隙中各类污染物，恢复电路绝缘性能与结构完整性的过程。与日常的 “擦桌子” 不同，PCB 清洁对 “洁净度” 有严格标准 —— 不仅要肉眼看不到明显污渍，还需通过专业检测（如离子污染测试、表面电阻测试）确认残留量低于安全阈值（例如离子污染度需 < 1.5μg/in2，表面电阻需 > 1012Ω）。它的核心目标不是 “表面干净”，而是 “保障电路可靠运行”，避免污染物引发的各类故障。

为什么 PCB 清洁如此重要？污染物对 PCB 的危害往往是 “渐进式” 的，短期内可能无明显影响，但长期会严重降低设备寿命与可靠性。以最常见的 “助焊剂残留” 为例：SMT 焊接后，助焊剂若未彻底清洁，其含有的有机酸会缓慢腐蚀焊盘与线路，3-6 个月后可能出现焊点氧化、接触不良，导致设备频繁重启；若残留的助焊剂吸收空气中的水分，还会降低电路绝缘性，引发相邻线路短路。再比如 “灰尘颗粒”，在工业控制设备的 PCB 中，灰尘积累会阻碍散热，导致芯片温度升高 10-15℃，长期运行会加速元件老化，缩短设备使用寿命。

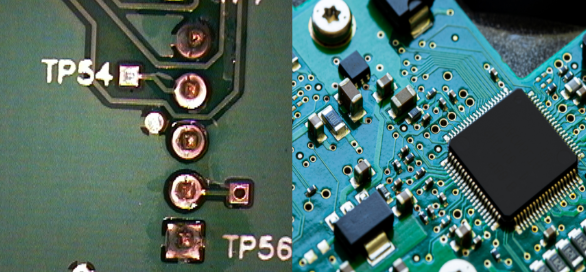

不同场景下，PCB 的污染物类型差异显著。生产环节的污染物以 “工艺残留” 为主：焊接后的焊膏残渣（含锡粉、松香）、蚀刻工艺后的化学药剂残留（如氯化铁、盐酸）、阻焊层涂覆时的树脂碎屑；维修环节则多为 “人为污染”：维修人员的手指油污（含汗液中的盐分）、电烙铁焊接时的焊锡飞溅、清洁时的棉签纤维；使用环节的污染物则与环境相关：消费电子（如手机）的 PCB 易残留灰尘、毛发，工业设备的 PCB 可能沾染油污、金属碎屑，医疗设备的 PCB 则需警惕生物污染物（如体液残留）。

PCB 清洁的基本流程可分为 “预处理 - 主清洁 - 漂洗 - 干燥 - 检测” 五步，每一步都需严格把控。预处理是 “针对性准备”：先通过放大镜观察 PCB 表面，确定污染物类型（如颗粒、残留、油污），再拆除易受损元件（如纸质电容、连接器），避免清洁过程中损坏；主清洁是 “核心环节”：根据污染物类型选择合适的清洁方式（如焊膏残留用溶剂清洁，灰尘用压缩空气吹扫），确保污染物彻底脱离 PCB 表面；漂洗是 “去除残留”：若使用清洁剂（如溶剂、水基溶液），需用去离子水或专用漂洗液冲洗，避免清洁剂残留二次污染；干燥是 “防止受潮”：通过热风（温度 40-60℃，风速 1-2m/s）或真空干燥，彻底去除 PCB 表面水分，防止线路氧化；检测是 “质量把关”：用离子污染测试仪检测残留量，用显微镜检查清洁效果，确认合格后方可进入下一环节。

不同类型的 PCB，清洁要求也存在差异。消费电子（如手机、无线耳机）的 PCB 体积小、元件密集（线路间距 <0.1mm），清洁时需避免清洁剂渗入元件缝隙，通常采用 “局部精准清洁”；工业控制设备的 PCB 面积大、耐温性强，可采用 “整体浸泡清洁”，但需注意电源接口等部位的防水；医疗电子设备的 PCB 对 “无菌性” 要求极高，清洁后还需进行消毒处理（如紫外线照射、环氧乙烷灭菌），确保无生物残留。

给大家分享一个真实案例：某智能手表厂商在生产过程中，因省略了 PCB 焊接后的漂洗步骤，导致助焊剂残留超标。产品上市后，用户反馈使用 3 个月后手表频繁死机，拆解发现 PCB 的电源线路焊盘已被腐蚀，出现细微断线。厂商不得不召回 10 万余台产品，损失超过 500 万元。若当初严格执行清洁流程，这一问题完全可以避免。

PCB 清洁不是“可有可无的步骤”，而是电子电路的 “健康守护者”。只有重视清洁、规范流程，才能从源头减少故障，保障设备的长期稳定运行。
