罗杰斯PCB与射频PCB基础认识-工程师必看
在 5G 通信、汽车毫米波雷达、无线基站等依赖高频信号的领域，“射频 PCB” 是核心载体，而 “罗杰斯 PCB”（采用罗杰斯公司高频基材的 PCB）则是射频 PCB 实现 “低损耗、高稳定” 传输的关键选择。两者并非独立概念，而是 “基材特性” 与 “应用需求” 的精准匹配 —— 罗杰斯基材的高频性能，恰好解决了射频 PCB 的核心痛点。今天，我们从基础入手，解析两者的定义、关联、核心特性及应用价值，帮你建立系统认知。

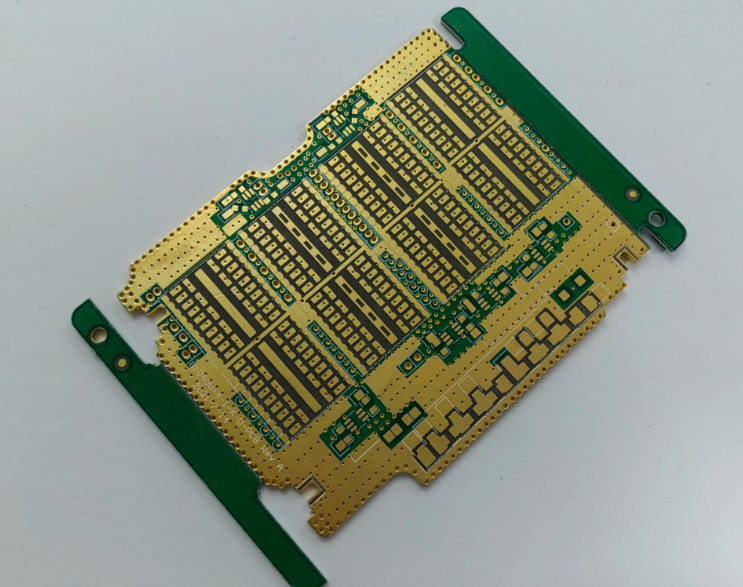

首先，明确核心定义：罗杰斯 PCB并非指罗杰斯公司生产的 PCB，而是采用罗杰斯公司研发的高频绝缘基材（如聚四氟乙烯、改性环氧树脂等）制作的 PCB；射频 PCB则是用于传输射频信号（频率通常在 300kHz-300GHz）的专用 PCB，核心需求是 “低信号损耗”“高阻抗匹配精度”“强电磁兼容性（EMC）”，常见于 5G 基站、WiFi 路由器、汽车毫米波雷达等设备。两者的关联在于：射频 PCB 的性能上限，很大程度由基材决定，而罗杰斯高频基材凭借 “低介电损耗、高参数稳定性”，成为中高端射频 PCB 的首选。
罗杰斯高频基材的核心型号及特性，是理解其适配射频 PCB 的关键。不同型号针对不同射频频段设计，参数差异直接影响应用场景：
Rogers 4350B：中低频射频 PCB 的 “主力型号”，介电常数（ε?）3.48±0.05，损耗角正切（tanδ）≤0.0037（10GHz 下），适用频段 1-10GHz。其优势是 “性价比平衡”，改性环氧树脂基材兼顾低损耗与易加工性，无需特殊工艺即可适配常规 PCB 制造，广泛用于 5G CPE、WiFi6 路由器的射频模块 PCB。
Rogers 5880：中高频射频 PCB 的 “优选型号”，ε?=2.2±0.05，tanδ≤0.0009（10GHz 下），适用频段 10-30GHz。基材为聚四氟乙烯（PTFE）与玻璃纤维复合，介电损耗极低，且介电常数受温度、频率变化影响小（Δε?/ΔT<20ppm/℃），适合 5G 基站 AAU（有源天线单元）、毫米波雷达前端的射频 PCB。
Rogers RT/duroid 5800：高频毫米波 PCB 的 “特种型号”，纯 PTFE 基材，ε?=2.2±0.05，tanδ≤0.0004（10GHz 下），适用频段 30GHz 以上（如 77GHz 汽车毫米波雷达、卫星通信设备）。其优势是 “超低损耗”，但加工难度大（需特殊表面处理），成本较高，仅用于对信号质量要求极高的场景。
射频 PCB 选择罗杰斯基材的核心优势，可总结为三点：
低传输损耗：高频射频信号（如 26GHz 5G 毫米波）对损耗极为敏感，普通 FR-4 基材（tanδ≈0.02）传输 10cm 损耗约 3dB，而 Rogers 4350B 仅 0.8dB，5880 仅 0.3dB，能有效延长信号传输距离，提升设备覆盖范围。某 5G 基站厂商测试显示，用 4350B 基材的 AAU 射频 PCB，信号覆盖半径比 FR-4 基材提升 20%。
高参数稳定性：射频设备常工作在复杂环境（如汽车 - 40℃~125℃宽温、基站户外温湿度波动），罗杰斯基材的 ε?和 tanδ 在宽温范围内波动小。例如 4350B 在 - 55℃~125℃下，ε?波动≤0.03，确保射频 PCB 的阻抗稳定性（阻抗公差可控制在 ±3%），避免环境变化导致信号失真。
强电磁兼容性：射频信号易受干扰，罗杰斯基材的低介电常数特性可减少信号辐射（EMI），同时其均匀的基材结构能降低外部干扰耦合。某汽车电子厂商用 5880 基材制作毫米波雷达 PCB，EMI 辐射值比普通基材降低 15dB，满足汽车电子的 EMC 标准（ISO 11452）。
常见认知误区需澄清：一是 “罗杰斯基材 = 高成本”，实际不同型号成本差异大 ——4350B 的成本仅比改性 FR-4 高 30%~50%，适合中高端射频 PCB；二是 “所有射频 PCB 都需罗杰斯基材”，低频射频 PCB（如 1GHz 以下的蓝牙模块）用改性 FR-4 即可满足需求，无需盲目选择罗杰斯基材；三是 “罗杰斯基材无需特殊设计”，若忽略其热膨胀系数（如 4350B 的 CTE 为 14ppm/℃），设计时未匹配铜箔，可能导致 PCB 翘曲。
罗杰斯 PCB 与射频 PCB 是 “性能需求” 与 “材料特性” 的精准匹配。只有理解罗杰斯基材的型号特性、射频 PCB 的核心需求，才能在后续选型、设计中做出正确决策，确保高频信号传输的稳定与高效。
