PCB阻焊层对PCB性能的影响：从电气到环境的 “全面保障”
来源：捷配
时间: 2025/09/22 14:27:11
阅读: 159
标签：
PCB 阻焊层，PCB性能

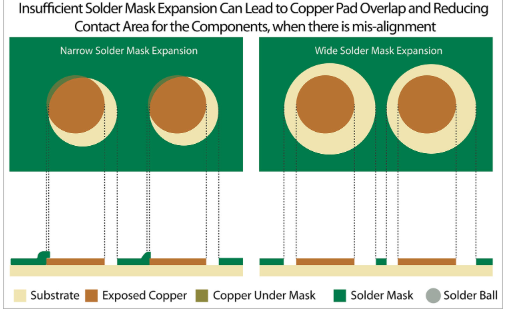

PCB 阻焊层并非单纯的 “表面涂层”，而是直接影响 PCB 的电气性能（绝缘、阻抗）、机械性能（耐磨性、抗冲击）与环境适应性（耐湿热、耐化学品）。在高密度、高可靠性 PCB 中，阻焊层的性能缺陷可能成为 “短板”—— 例如，阻焊层绝缘性不足会导致线路短路，耐磨性差会缩短 PCB 寿命，耐湿热性差会引发户外设备故障。今天，我们解析 PCB 阻焊层对三大核心性能的具体影响，结合量化数据与实际案例，帮你理解阻焊层的深层价值。?
一、对电气性能的影响：绝缘与阻抗的 “稳定器”?
1. 绝缘性能：隔绝线路，防止短路?
PCB 线路间距越小（如手机主板 0.08mm），对阻焊层绝缘性的要求越高 —— 阻焊层的绝缘电阻与耐电压直接决定线路间的电气安全。?
- 绝缘电阻：优质阻焊层的初始绝缘电阻≥10¹³Ω（500V DC），在 “85℃、85% RH” 湿热环境下放置 1000 小时后，仍能保持≥10¹?Ω；若阻焊层存在针孔（直径＞0.05mm），绝缘电阻会骤降至 10?Ω 以下，导致相邻线路漏电。某射频 PCB 因阻焊层针孔率达 5%，出现 3% 的线路短路故障；修复针孔后，短路率降至 0.1%。?
- 耐电压：阻焊层的耐电压需≥2kV/mm，才能抵御瞬间高压（如电源开关时的浪涌电压）。某工业电源 PCB 的阻焊层耐电压仅 1.5kV/mm，在 3kV 浪涌测试中，10% 出现击穿；改用耐电压 3kV/mm 的阻焊层后，击穿率降至 0.01%。?
2. 阻抗性能：减少信号损耗，稳定传输?
高频信号（如 5G 的 3.5GHz、毫米波 28GHz）对阻焊层的介电性能敏感，阻焊层的介电常数（Dk）与损耗因子（Df）会影响信号阻抗与传输损耗：?
- 介电常数（Dk）：普通阻焊层 Dk=3.5-4.5（10GHz），高频专用阻焊层 Dk=2.8-3.2，Dk 越低，信号传输速度越快（速度与 1/√Dk 成正比）。某 5G 基站 PCB 采用普通阻焊层（Dk=4.0），信号传输延迟 1.2ns/m；改用高频阻焊层（Dk=3.0）后，延迟降至 1.0ns/m，满足基站时序要求。?
- 损耗因子（Df）：普通阻焊层 Df=0.02-0.03（10GHz），高频阻焊层 Df≤0.01，Df 越小，信号损耗越低。测试显示，10GHz 频段下，Df=0.01 的阻焊层比 Df=0.03 的，信号损耗减少 40%（从 0.4dB/inch 降至 0.24dB/inch）。某毫米波雷达 PCB 采用高频阻焊层（Df=0.008），28GHz 频段损耗≤0.5dB/inch，测距精度提升 20%。?
二、对机械性能的影响：耐磨与抗冲击的 “防护盾”?
1. 耐磨性：抵御物理刮擦，保护线路?
PCB 在组装、插拔、清洁过程中易受刮擦，阻焊层的耐磨性直接决定铜箔线路的保护效果，常用 “铅笔硬度” 与 “耐摩擦测试” 衡量：?
- 铅笔硬度：普通阻焊层铅笔硬度≥2H，工业级阻焊层≥3H，硬度越高，抗刮擦能力越强。用 2H 铅笔（1kg 压力）刮擦普通阻焊层，表面无划痕；若用 3H 铅笔刮擦，会出现轻微划痕；而 3H 阻焊层用 3H 铅笔刮擦无损伤。某工厂的 PCB 组装过程中，普通阻焊层的刮伤率达 3%，改用 3H 阻焊层后降至 0.2%。?
- 耐摩擦测试：按 IPC 标准，用耐磨试验机（负载 500g，摩擦头棉布）摩擦 100 次，阻焊层无露铜、无褪色为合格。普通阻焊层摩擦 50 次后可能出现局部露铜，而工业级阻焊层摩擦 100 次仍完好。某医疗设备的 PCB 需频繁清洁（酒精擦拭），普通阻焊层擦拭 50 次后露铜率达 5%；改用耐摩擦阻焊层后，擦拭 200 次无露铜。?
2. 抗冲击性：吸收外力，避免断裂?
PCB 在运输、安装中可能承受冲击（如掉落、碰撞），阻焊层能吸收部分冲击力，减少线路断裂风险：?
- 落球测试：10g 钢球从 1m 高度自由落下，冲击 PCB 表面，阻焊层无开裂、铜箔无暴露为合格。普通阻焊层在冲击后，30% 可能出现细微裂纹；高韧性阻焊层（添加弹性体）的裂纹率≤5%。某户外传感器 PCB 采用高韧性阻焊层，在 1m 落球测试中，完好率达 99%，远超普通阻焊层的 70%。?
- 弯折性能（柔性 PCB）：柔性阻焊层需承受反复弯折（半径 1mm，180° 弯折），1000 次弯折后无开裂、无脱落。普通柔性阻焊层弯折 500 次后开裂率达 10%；专用柔性阻焊层弯折 1000 次开裂率≤1%。某智能手环的柔性 PCB 采用专用阻焊层，弯折寿命从 6 个月延长至 2 年。?
三、对环境适应性的影响：耐候与抗腐蚀的 “长寿剂”?
PCB 的使用环境复杂（潮湿、高温、化学品、户外紫外线），阻焊层是抵御环境侵蚀的 “第一道防线”，其耐湿热、耐化学品、耐紫外线性能直接决定 PCB 寿命。?
1. 耐湿热性能：隔绝潮气，防止氧化?
潮湿环境会导致 PCB 吸潮，引发铜箔氧化与绝缘性能下降，阻焊层的耐湿热性需满足：?
- 湿热测试：85℃、85% RH 环境下放置 1000 小时，阻焊层无起泡、无脱落，铜箔氧化率≤1%，绝缘电阻≥10¹?Ω。普通阻焊层在测试 500 小时后，可能出现局部起泡（率 5%）；耐湿热阻焊层（添加防水剂）测试 1000 小时，起泡率≤0.1%。某南方地区的户外监控设备，采用耐湿热阻焊层后，PCB 寿命从 2 年延长至 5 年，故障率从 15% 降至 2%。?
2. 耐化学品性能：抵御腐蚀，保持稳定?
PCB 可能接触的化学品包括助焊剂、酒精、工业油污、酸性气体，阻焊层需耐受这些物质的侵蚀：?
- 耐助焊剂：浸泡在液态助焊剂中 2 小时（60℃），阻焊层无变色、无肿胀，绝缘电阻下降率≤10%。普通阻焊层浸泡后可能肿胀（厚度增加 5%），而耐助焊剂阻焊层肿胀率≤1%。某 SMT 生产线的 PCB，助焊剂残留导致普通阻焊层绝缘电阻下降 30%；改用耐助焊剂阻焊层后，下降率≤5%。?
- 耐酒精：75% 乙醇擦拭 50 次（力度 500g），阻焊层无褪色、无脱落。普通阻焊层擦拭 30 次后可能褪色；耐酒精阻焊层擦拭 50 次仍完好。某医疗设备需酒精消毒，普通阻焊层消毒 30 次后外观不良率达 8%；改用耐酒精阻焊层后，不良率降至 0.2%。?
3. 耐紫外线性能（户外 PCB）?
户外 PCB 长期暴露在阳光下，紫外线会导致阻焊层老化（发黄、脆化），需选用添加紫外线吸收剂的阻焊层：?
- 紫外老化测试：UVB-313 灯管照射 1000 小时（模拟 2 年户外紫外线），阻焊层色差 ΔE≤3，附着力下降率≤20%。普通阻焊层照射 500 小时后，色差 ΔE 达 5，附着力下降 40%；耐紫外线阻焊层照射 1000 小时，色差 ΔE≤2，附着力下降≤15%。某户外太阳能逆变器 PCB 采用耐紫外线阻焊层，户外使用 3 年后，阻焊层无明显老化，性能稳定。?
PCB 阻焊层对 PCB 性能的影响是 “全方位、深层次” 的，并非单纯的外观装饰。在设计 PCB 时，需根据设备的电气需求、使用环境、机械应力，选择匹配的阻焊层材料与工艺，才能最大化 PCB 的可靠性与寿命。
