PCB保险丝的选型策略匹配电路需求
来源：捷配
时间: 2025/09/22 14:47:40
阅读: 174
标签：
PCB保险丝选型策略
PCB 保险丝的选型直接决定保护效果 —— 选型过大（额定电流远超电路需求）会导致故障时无法熔断，烧毁元件；选型过小（额定电流接近电路正常电流）会频繁误熔断，影响设备使用。与传统保险丝相比，PCB 保险丝的选型需更细致，需结合电路的额定电流、工作电压、故障电流、环境温度及安装空间综合判断。今天，我们解析 PCB 保险丝的选型步骤、关键影响因素及常见误区，结合实际案例帮你掌握精准选型策略。?
一、选型核心步骤：四步确定合适型号?
1. 第一步：明确电路基础参数?
首先需获取 PCB 电路的三个核心参数：?
- 电路额定电流（I?）：电路正常工作时的最大电流，可通过元件规格书或实际测试获取，例如，某 LED 驱动电路的 LED 额定电流 1A，驱动芯片损耗电流 0.2A，电路额定电流 I?=1.2A；?
- 电路工作电压（U?）：电路的正常工作电压，如 5V、12V、24V，需确保保险丝的额定电压≥U?，避免熔断后电弧无法熄灭；?
- 最大短路电流（I??）：电路短路时可能出现的最大电流，可通过公式 I??=U?/R???（R???为电路最小电阻）计算，例如，12V 电路的最小电阻 0.8Ω，I??=12/0.8=15A，需选用分断能力≥15A 的保险丝。?
2. 第二步：确定保险丝额定电流（I?）?
保险丝的额定电流需遵循 “降额选型” 原则，即 I?=I?×(1.2-1.5)，具体倍数需根据电路电流波动情况调整：?
- 电流波动小的电路（如信号电路）：取 1.2 倍，例如，电路额定电流 1A，选 1.2A 保险丝；?
- 电流波动大的电路（如电机启动电路）：取 1.5 倍，例如，电机额定工作电流 2A，启动电流达 5A（瞬时），选 3A 保险丝（2×1.5），避免启动时误熔断。?
某风扇驱动电路的额定工作电流 1.5A，启动电流 3A，初期选用 1.8A 保险丝（1.5×1.2），启动时频繁熔断；调整为 2.25A（1.5×1.5）后，启动正常，故障时（过流 3A）可在 300ms 内熔断。?
3. 第三步：匹配额定电压与分断能力?
- 额定电压（U?）：保险丝的额定电压需≥电路工作电压，且需覆盖电路可能出现的电压峰值（如电源波动），例如，12V 电路选 25V 保险丝（而非 12V），避免电压峰值超过额定电压；?
- 分断能力（I??）：需≥电路最大短路电流 I??，且留有 10%-20% 余量，例如，I??=15A，选分断能力 18A（15×1.2）的保险丝，确保短路时安全熔断。?
某工业 PCB 的 24V 电路，最大短路电流 20A，选用分断能力 20A 的保险丝，短路时出现飞弧；更换为 25A 分断能力的型号后，飞弧问题解决，熔断安全。?
4. 第四步：适配环境温度与安装空间?
- 环境温度：保险丝的额定电流会随温度升高而下降（温度每升高 25℃，额定电流约下降 10%），高温环境（如汽车发动机舱，温度 85℃）需进一步降额，例如，常温下选 2A 保险丝，85℃环境下需选 2.5A（2÷0.9）；?

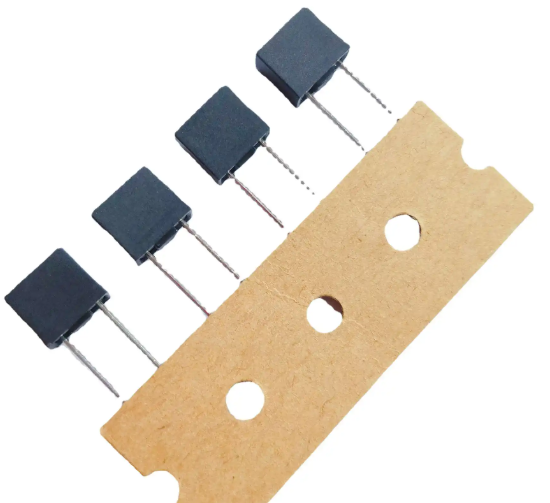

- 安装空间：根据 PCB 的贴装 / 插装空间选择封装，贴片式适合小型化设备（如手机、耳机），常用 0402、0603、1206 封装；插件式适合电流较大的电路（如 5A 以上），常用 AXIAL-0.4、RAD-0.1 封装。?
某车载 PCB 的环境温度 70℃，电路额定电流 2A，常温下需选 2.4A 保险丝（2×1.2），考虑温度降额（70℃时额定电流为常温的 92%），最终选 2.6A（2.4÷0.92）保险丝。?
二、选型关键影响因素：避免性能偏差?
1. 电路负载类型：阻性 vs 感性 vs 容性?
不同负载类型的电流特性不同，选型需差异化：?
- 阻性负载（如电阻、LED）：电流稳定，无冲击，按 1.2 倍降额即可；?
- 感性负载（如电机、电感）：启动时产生瞬时冲击电流（约为额定电流的 3-5 倍），需按 1.5-2 倍降额，或选用 “延时型” PCB 保险丝（冲击电流下不熔断，持续过流时熔断）；?
- 容性负载（如电容充电电路）：充电时产生瞬时电流，需选用分断能力高的型号，避免电流冲击导致保险丝损坏。?
某电机控制 PCB 的电机额定电流 1A，启动冲击电流 4A，选用 1.5A 延时型保险丝，启动时正常，持续过流 2A 时熔断，保护效果良好。?
2. 保险丝熔断特性：快速型 vs 延时型?
PCB 保险丝按熔断速度分为两类：?
- 快速型：过流时迅速熔断（2 倍额定电流下熔断时间≤100ms），适合保护敏感元件（如芯片、传感器），避免短暂过流损坏；?
- 延时型：过流时延迟熔断（2 倍额定电流下熔断时间≥500ms），适合有瞬时冲击电流的电路（如电机、电容充电），避免误熔断。?
某传感器电路的额定电流 0.5A，敏感芯片耐过流时间≤200ms，选用 0.6A 快速型保险丝，过流 1A 时 50ms 熔断，保护芯片不受损。?
三、选型常见误区：避开保护失效风险?
1. 误区 1：仅看额定电流，忽视分断能力?
某用户为 12V/2A 电路选用 2.5A 保险丝，但分断能力仅 5A（实际短路电流 10A），短路时保险丝炸裂，导致 PCB 烧毁。正确做法：分断能力需≥最大短路电流。?
2. 误区 2：高温环境不降额?
某用户在 60℃环境下，为 2A 电路选用 2.4A 保险丝（未降额），实际保险丝在 60℃的额定电流仅 2.16A（2.4×0.9），正常工作时电流波动至 2.2A，导致频繁熔断。正确做法：高温环境需按温度系数降额。?
3. 误区 3：用导线替代保险丝?
部分用户为图方便，用细导线替代 PCB 保险丝，导线无精确熔断特性，过流时可能不熔断或燃烧，引发火灾风险。正确做法：必须选用符合规格的 PCB 保险丝。?
PCB 保险丝的选型需 “参数匹配、负载适配、环境考量”，避免单一维度判断。只有结合电路的全面需求，才能选出既能精准保护，又不会误熔断的型号。
