风电变流器 PCB：工厂制造如何保障户外振动与低温环境影响

    风电变流器是风力发电机组的 “能量中枢”，负责将风机捕获的不稳定交流电转化为符合电网标准的电能，其运行环境极为恶劣 —— 户外风电场所处的高海拔、低温（-30℃~-20℃）、强振动（频率 10-50Hz，振幅 0.5mm）、高湿（90% RH）环境，对 PCB 的耐候性与可靠性提出严苛要求。根据 GB/T 19068.1-2021《风力发电机组 第 1 部分：通用技术条件》，风电机组的设计寿命需达 20 年，而普通 PCB 若用于变流器，3-5 年内就会出现问题：一是低温脆化导致基材开裂（普通 FR-4 在 - 30℃下抗弯曲强度下降 40%）；二是振动导致焊点疲劳断裂（传统锡铅焊点在 100 万次振动后断裂率达 25%）；三是高湿导致线路腐蚀，信号传输中断。某风电场曾因变流器 PCB 在 - 25℃下脆化开裂，导致 2 台 2.5MW 风机停机 1 周，损失发电量超 35 万度。要实现风电变流器 PCB 的 “耐低温、抗振动、防腐蚀”，需从基材选型、焊点工艺、防护设计三方面突破。





    首先是耐低温与抗振动的基材组合。风电变流器的 PCB 需同时应对低温脆化与振动冲击，单一基材无法满足需求，需采用 “刚性 - 柔性结合 PCB（R-F PCB）” 设计：刚性区域（主控 CPU、IGBT 驱动模块）选用高 Tg FR-4 基材（如生益 S1141，Tg≥170℃，-30℃下抗弯曲强度≥120MPa），确保结构稳定，避免低温下形变；柔性区域（连接振动频繁的传感器、风扇）选用 PI（聚酰亚胺）基材（杜邦 Kapton® HN，-40℃~200℃耐温，耐弯折次数≥2000 次 @半径 1mm），可随振动轻微形变，减少应力集中。刚性与柔性区域的连接采用 “阶梯过渡” 设计（过渡长度≥5mm），避免弯曲时应力集中导致断裂。某风机厂商测试显示，R-F PCB 在 - 30℃、1000 次振动循环（50Hz，0.5mm 振幅）后，柔性区域无裂纹，传感器信号传输正常，远优于全刚性 PCB（500 次循环后断裂率达 20%）。





    其次是抗振动的焊点强化工艺。变流器 PCB 上的 IGBT、电容等元件在长期振动下，焊点易产生微裂纹，需从焊锡合金与焊点结构两方面优化：一是选用低温韧性焊锡合金（如 Sn96.5Ag3.0Cu0.5，-30℃下延伸率≥15%），其抗疲劳性能是传统 Sn63Pb37 焊锡的 2 倍，100 万次振动后焊点断裂率≤3%；二是关键元件（如 IGBT 模块）的焊盘设计为 “泪滴形”（泪滴半径≥1mm），减少振动时的应力集中；同时在元件底部点涂耐高温红胶（耐温≥150℃，剪切强度≥15MPa），固化后将元件与 PCB 紧密粘合，进一步增强焊点稳定性。某测试数据显示，未做强化的焊点在 200 万次振动后接触电阻增加 30%；采用 SnAgCu 焊锡 + 泪滴焊盘 + 红胶固定后，接触电阻增加率≤5%，完全满足 20 年寿命要求。





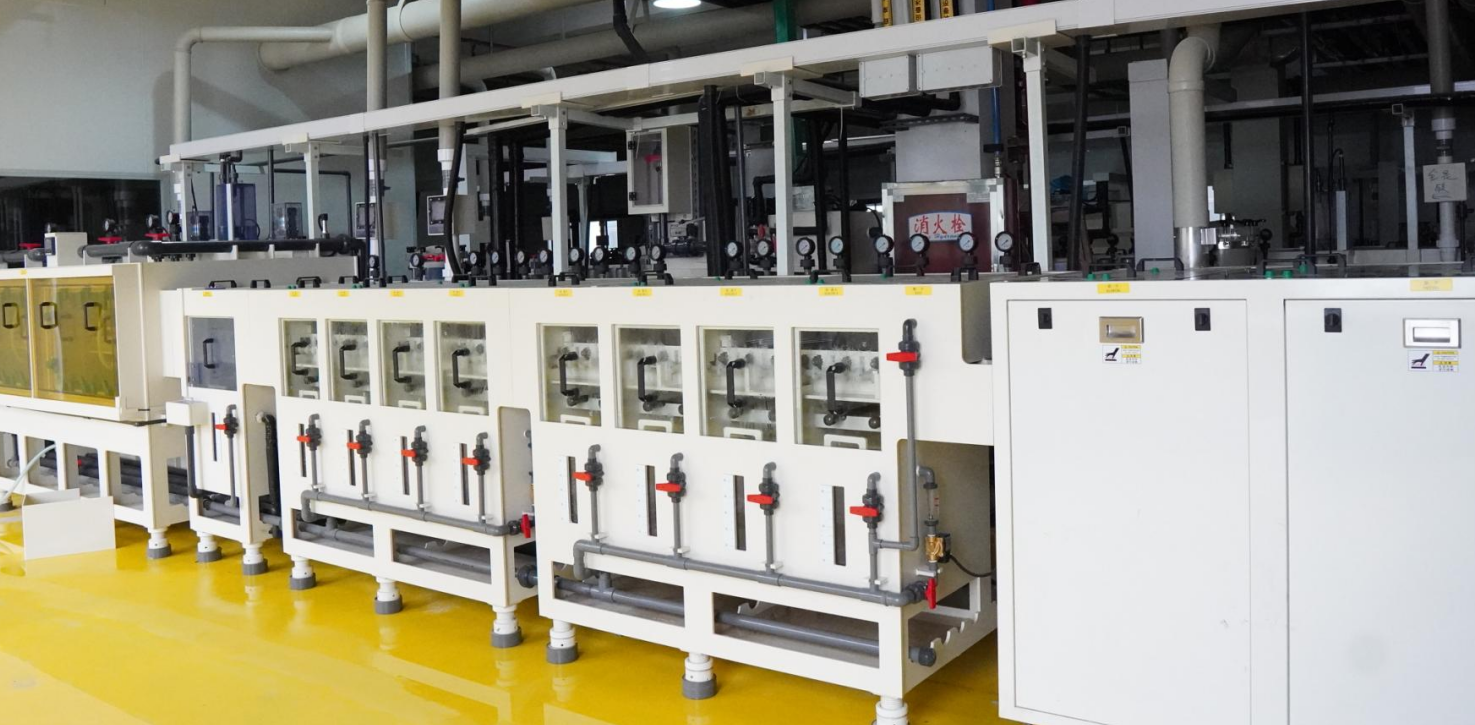

    最后是户外高湿环境的防腐设计。风电场所处的高湿环境（部分沿海风场湿度达 95% RH）易导致 PCB 线路腐蚀与阻焊层脱落，需采用 “多层防腐工艺”：一是表面处理采用 “沉金 + 化学镍” 复合工艺，镍层厚度≥5μm（阻挡铜箔与湿气接触），金层厚度≥1.5μm（降低接触电阻），沉金工艺在 90% RH 环境下放置 5000 小时，铜箔腐蚀率≤0.5%；二是 PCB 整体涂覆 “纳米防水涂层”（如道康宁 AF-1600，厚度 5-10μm），涂层接触角≥110°，能有效防止潮气附着与凝露形成；三是 PCB 边缘与接口处涂覆硅酮防水胶（宽度≥2mm， Shore 硬度 50±5），防止潮气从缝隙渗入基材。某沿海风场测试显示，经多层防腐处理的变流器 PCB，使用 5 年后仍无腐蚀迹象，阻焊层无脱落，信号传输稳定性无下降。





    针对风电变流器 PCB 的 “耐低温、抗振动、防腐蚀” 需求，捷配推出户外专用解决方案：采用 R-F PCB 设计，刚性区域为生益 S1141 高 Tg FR-4，柔性区域为杜邦 Kapton® PI，耐弯折≥2000 次；焊点采用 SnAgCu 无铅焊锡 + 泪滴焊盘 + 红胶固定，200 万次振动后接触电阻增加≤5%；防腐工艺为 1.5μm 沉金 + 5μm 镍层 + 纳米防水涂层，5000 小时高湿测试腐蚀率≤0.5%。同时，捷配的变流器 PCB 通过 GB/T 19068.1-2021 环境适应性测试、ISTA 3A 振动测试（50Hz，0.5mm 振幅，200 万次），满足 20 年寿命设计。此外，捷配支持 R-F PCB 打样（1-4 层柔性），48 小时交付样品，批量订单可提供户外老化测试报告，助力风电设备厂商研发能在恶劣环境下稳定运行的变流器，提升风电场的发电效率与可靠性。
