车载高压电源 PCB：如何适应宽温振动与高压绝缘

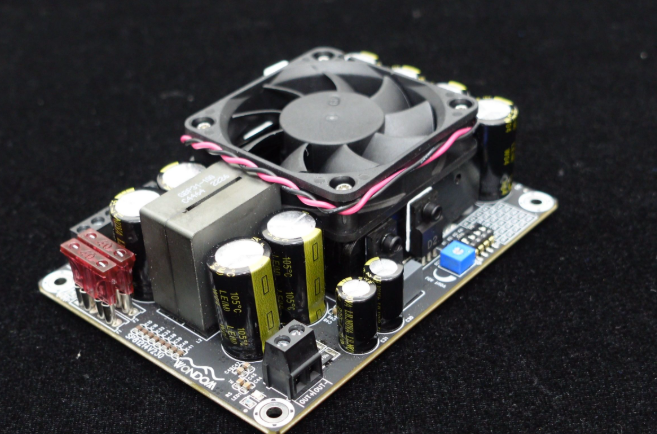

    车载高压电源（如 OBC 车载充电机、DC-DC 转换器）是新能源汽车的 “能量枢纽”，需在 - 40℃~85℃宽温、10-200Hz 持续振动的恶劣环境下，实现高压电能转换（如 220VAC 转 400VDC、400VDC 转 12VDC），同时满足 ISO 6469-3 电动汽车安全标准（绝缘电阻≥100MΩ、爬电距离≥10mm）。但普通 PCB 用于车载高压电源时，常暴露三大短板：某车企的 OBC 因 PCB 基材低温脆化（-30℃），出现线路开裂，充电效率从 92% 降至 80%；某 SUV 的 DC-DC 电源因振动导致焊点脱落，12V 低压输出中断，车载电子设备宕机；某新能源大巴的高压电源因 PCB 爬电距离不足（8mm），高压击穿引发绝缘报警。要匹配新能源汽车需求，车载高压电源 PCB 需从 “宽温耐候、抗振动、高压绝缘” 三方面构建车规级可靠性。



首先是宽温环境的耐候性设计。车载电源需耐受冬季 - 40℃低温与夏季 85℃暴晒，普通 FR-4 基材（Tg≈130℃）在 - 30℃时抗弯曲强度下降 40%，易开裂。需采用车规级宽温基材：一是 “改性高 Tg FR-4”（如生益 S1000-2，Tg≥170℃，CTE≤13ppm/℃），-40℃下抗弯曲强度≥120MPa，5000 次宽温循环（-40℃~85℃）后无基材开裂，介电常数波动≤2%；二是 “PI 柔性基材”（杜邦 Kapton® HN），用于电源与车身连接的柔性区域，耐弯折次数≥2000 次 @半径 1mm，-40℃~85℃下性能无衰减。同时，元件选用车规级宽温型号：功率 MOS 管采用英飞凌 IPW65R099C7（-55℃~175℃），MCU 采用 NXP S32K344（-40℃~105℃），避免温度导致的元件失效。某车企通过宽温优化，-30℃时 OBC 线路无开裂，充电效率恢复至 92%。





其次是持续振动的结构强化。汽车行驶中的振动（如过减速带、颠簸路面）会导致 PCB 焊点脱落、元件松动，需从线路与焊点两方面强化：一是 “加厚铜箔与宽线路”，高压主回路（400VDC）用 3oz（105μm）铜箔，线宽≥6mm（50A 电流），电流密度控制在 8A/mm² 以内，减少振动时的线路应力；二是 “抗疲劳焊点工艺”，关键元件（如高压电容、功率芯片）的焊盘设计为 “泪滴形”（半径≥0.5mm），采用 Sn96.5Ag3.0Cu0.5 无铅焊锡（延伸率≥15%），并在元件底部点涂耐高温红胶（耐温≥150℃，剪切强度≥10MPa），100 万次振动（200Hz，0.2mm 振幅）后焊点断裂率≤2%；三是 “PCB 缓冲固定”，PCB 与金属外壳之间垫 0.5mm 厚的硅胶缓冲垫（Shore 硬度 40±5），吸收振动冲击，减少 PCB 形变。某 SUV 通过振动优化，DC-DC 电源焊点脱落率从 8% 降至 0.3%，低压输出稳定性提升 99%。





最后是高压绝缘的安全保障。车载高压电源的工作电压达 400V，需严格控制绝缘性能：一是 “高压区域隔离”，PCB 划分为 “高压区”（400VDC 回路）与 “低压区”（12VDC 回路），区域间用 “接地隔离墙”（宽度≥3mm，厚度 2oz 铜箔）分隔，爬电距离≥10mm、电气间隙≥8mm（符合 ISO 6469-3）；二是 “绝缘涂层与材料”，高压区域涂覆聚酰亚胺绝缘漆（厚度≥50μm，击穿电压≥30kV/mm），基材选用耐高压 FR-4（击穿电压≥40kV/mm），避免高压击穿；三是 “绝缘电阻监测”，在 PCB 中集成绝缘电阻传感器（如 Vishay VOM1270），实时监测高压回路与地之间的绝缘电阻，低于 100MΩ 时触发报警。某新能源大巴通过绝缘优化，高压电源无击穿报警，绝缘电阻稳定在 500MΩ 以上。





针对车载高压电源 PCB 的 “宽温、抗振动、高压绝缘” 需求，捷配推出车规级解决方案：宽温设计用生益 S1000-2/PI 基材 + 车规级元件，-40℃~85℃稳定运行；抗振动采用 3oz 铜箔 + 泪滴形焊盘 + 硅胶缓冲垫，100 万次振动无故障；高压绝缘含 10mm 爬电距离 + 聚酰亚胺涂层 + 绝缘监测，绝缘电阻≥100MΩ。同时，捷配的电源 PCB 通过 IATF16949 车规认证、ISO 6469-3 安全测试，适配 OBC、DC-DC 等车载高压电源。此外，捷配支持 1-6 层车载电源 PCB 免费打样，48 小时交付样品，批量订单可提供宽温与绝缘测试报告，助力车企研发高可靠的新能源汽车电源，保障行车安全。
