消费电子快充电源 PCB：如何平衡小型化与高功率密度，提升充电体验？

    消费电子快充电源（如手机 65W 快充、笔记本 100W 快充）是便携设备的 “能量补给站”，需在极小体积（≤50cm³）内实现高功率转换（效率≥90%），同时控制温升（表面温度≤60℃），避免充电时设备发烫。但普通 PCB 用于快充电源时，常暴露三大矛盾：某手机快充因 PCB 体积过大（70cm³），无法适配便携充电器；某笔记本快充因 PCB 功率密度不足（1.5W/cm³），100W 输出时表面温度超 75℃，触发过热降额；某快充电源因 PCB 元件布局密集，散热通道堵塞，转换效率从 92% 降至 85%。要提升用户充电体验，消费电子快充电源 PCB 需从 “高密度集成、高导热散热、效率优化” 三方面突破。

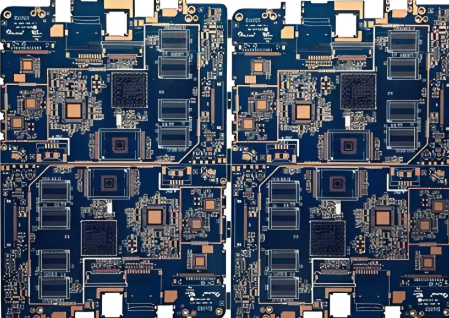

    首先是高密度 HDI 工艺实现小型化。消费电子对快充电源的体积要求严苛，需采用 6-8 层 2 阶 HDI 工艺：一是 “盲埋孔优化”，盲孔孔径 0.1mm（连接表层与内层）、埋孔孔径 0.15mm（连接内层与内层），减少过孔占用空间，元件布局密度提升 50%—— 在 50cm³ 体积内，可同时集成 PFC 模块、LLC 谐振电路、同步整流电路；二是 “微型元件适配”，支持 01005（0.4mm×0.2mm）超小型阻容元件与 QFN 封装（Pitch 0.4mm）的电源芯片（如 PI INN3267），焊盘采用 “无铅焊锡 + 助焊剂预置” 工艺，焊接良率≥99.8%；三是 “正反面立体布局”，将电容、电阻等被动元件布置在 PCB 背面，电源芯片、电感等主动元件布置在正面，通过盲孔实现正反面电路导通，进一步缩小 PCB 面积。某手机厂商通过 HDI 工艺，65W 快充 PCB 体积从 70cm³ 缩小至 45cm³，适配便携充电器外壳。





    其次是高导热设计控制温升。快充电源的功率密度达 2W/cm³，普通 FR-4 基材（导热系数 0.3W/m?K）散热不足，易导致表面温度超 70℃。需采用三大导热技术：一是 “铝基 PCB 复合结构”，在电源芯片（如同步整流 MOS 管）下方采用 “FR-4+0.8mm 铝基板”，铝基板导热系数 2W/m?K，是普通 FR-4 的 6 倍，芯片温度可降 15℃；二是 “导热过孔阵列”，在电感、变压器等高热元件下方布置孔径 0.2mm、间距 1mm 的导热过孔，过孔内填充导热胶（导热系数 1.5W/m?K），将热量传导至 PCB 背面的散热片；三是 “低热阻阻焊油墨”，选用太阳油墨 SF-6000（热阻≤0.1℃?cm²/W），避免阻焊层阻碍热量散发，某测试显示，低热阻油墨可使 PCB 表面温度再降 5℃。某笔记本快充通过导热优化，100W 输出时表面温度从 75℃降至 58℃，无过热降额现象。





    最后是电路拓扑优化提升效率。快充电源的转换效率直接影响温升与能耗，需通过 PCB 布线配合电路设计：一是 “LLC 谐振拓扑布线”，将谐振电感与电容的线路设计为等长直线（长度差≤0.5mm），减少线路寄生电感，LLC 电路效率提升至 94%；二是 “同步整流优化”，同步整流 MOS 管与输出电容的间距≤3mm，减少线路压降，同步整流效率提升 2%；三是 “PCB 寄生参数控制”，通过 Polar SI9000 软件模拟布线，将主回路寄生电感控制在 10nH 以内，避免开关噪声导致的效率损失。某快充电源厂商通过效率优化，65W 输出时转换效率从 85% 提升至 92%，能耗降低 8%。





针对消费电子快充电源 PCB 的 “小型化、低温升、高效率” 需求，捷配推出消费级解决方案：小型化采用 6-8 层 2 阶 HDI（盲孔 0.1mm）+01005 元件，PCB 体积≤50cm³；散热设计用铝基 PCB + 导热过孔 + 低热阻油墨，表面温度≤60℃；效率优化含 LLC 拓扑布线 + 同步整流优化，转换效率≥90%。同时，捷配的快充 PCB 通过 USB-IF PD3.1 认证、CE 电磁兼容测试，适配 65W-100W 消费电子快充。此外，捷配支持 1-6 层 HDI PCB 免费打样，24 小时交付样品，批量订单可提供体积与效率测试报告，助力消费电子厂商研发小巧、凉爽、高效的快充电源，提升用户充电体验。
