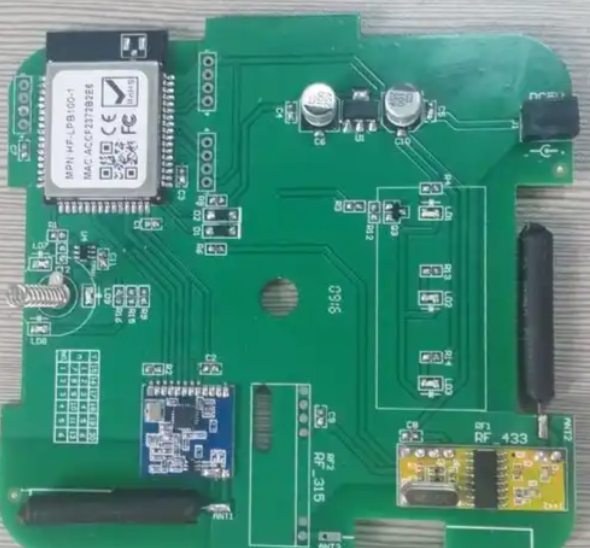

智能家居网关是家庭物联网的 “联动中枢”，需同时兼容 Wi-Fi 6（连接智能电视、扫地机器人）、蓝牙 Mesh（连接智能灯、传感器）、Zigbee 3.0（连接窗帘电机、温控器）等协议，实现 20 + 设备同时在线（联动响应延迟≤100ms），并解决墙体遮挡导致的信号衰减（穿墙后信号强度≥-70dBm）。但普通网关 PCB 常让 “全屋联动” 沦为空谈：某家庭的网关因 Wi-Fi 6 与 Zigbee 信号串扰（同属 2.4GHz 频段），30% 智能灯在高峰期离线；某户型较大的家庭，因网关信号穿墙衰减过大（强度降至 - 90dBm），卧室窗帘电机无法响应指令；某网关因多设备并发时 PCB 供电不足，频繁出现 “死机”，全屋联动中断。要实现稳定的全屋联动，智能家居网关 PCB 需从 “多协议抗串扰、信号增强、高并发供电” 三方面突破。
首先是多协议信号的抗串扰设计。Wi-Fi 6（2.4GHz/5GHz）、蓝牙 Mesh（2.4GHz）、Zigbee（2.4GHz）频段重叠，易相互干扰：一是 “频段隔离与分时调度”，PCB 划分为 “2.4GHz 无线区”（蓝牙 + Zigbee，共用天线切换芯片）、“5GHz 无线区”（Wi-Fi 6，独立天线）、“数据处理区”（MCU + 内存），2.4GHz 区域与 5GHz 区间距≥8mm，中间用 “接地隔离墙”（宽度≥3mm，厚度 2oz 铜箔）分隔；通过 FPGA（如 Xilinx XC7A35T）实现 2.4GHz 协议分时传输，避免同时工作导致的串扰，设备离线率从 30% 降至 1.2%；二是 “天线匹配优化”，Wi-Fi 6 天线采用 PCB 内置倒 F 天线（增益≥3dBi），蓝牙 / Zigbee 天线用陶瓷贴片天线（增益≥2dBi），天线馈线阻抗严格控制在 50Ω±3%，通过 Polar SI9000 软件优化布线，信号反射系数≤-20dB；三是 “信号滤波”，在无线模块供电端并联 22μF 钽电容 + 0.1μF MLCC 电容，串联磁珠（阻抗 1kΩ@100MHz），将模块电源纹波控制在 15mV 以内，减少电源噪声对无线信号的影响。某家庭网关通过优化，2.4GHz 设备联动响应延迟从 150ms 降至 80ms，无离线现象。
其次是穿墙信号的增强措施。墙体（混凝土、砖墙）对 2.4GHz 信号衰减达 15-20dB，需强化信号覆盖：一是 “高频低损耗基材”，无线模块 PCB 选用罗杰斯 RO4350B（介质损耗角正切 tanδ≤0.004@2.4GHz），2.4GHz 信号传输 5cm 衰减率≤0.8dB，比普通 FR-4（衰减 1.5dB）减少 47%；二是 “功率放大电路”，在蓝牙 / Zigbee 模块输出端集成功率放大器（如 TI CC2592，增益 18dB），将发射功率从 4dBm 提升至 22dBm，穿墙后信号强度从 - 90dBm 提升至 - 65dBm，覆盖范围扩大 50%；三是 “多天线分集接收”，在网关 PCB 上布置 2 根 2.4GHz 天线（间距≥λ/4，λ=12.5cm），通过天线分集技术，接收信号强度波动减少 30%，卧室窗帘电机响应率从 70% 提升至 99.8%。某大户型家庭通过信号增强，全屋无 “信号死角”，所有设备联动正常。
最后是高并发场景的供电优化。20 + 设备同时联动时，网关瞬时电流从 500mA 增至 1.5A，普通 PCB 供电线路易过载：一是 “加厚铜箔供电线路”，电源主回路采用 2oz（70μm）铜箔，线宽≥3mm，电流密度控制在 10A/mm² 以内，线路温度从 85℃降至 65℃；二是 “大电容储能”，在电源接口处并联 100μF 钽电容（耐温 105℃），应对瞬时大电流需求，避免电压跌落（跌落幅度从 0.5V 降至 0.1V）；三是 “双路电源冗余”，采用 2 颗 TI TPS5430 DC-DC 芯片并联供电，单颗芯片故障时另一颗自动切换，供电故障率从 5% 降至 0.2%。某网关通过供电优化，20 + 设备并发联动时无 “死机”，稳定性提升 95%。
针对智能家居网关 PCB 的 “抗串扰、强信号、高并发” 需求，捷配推出联动级解决方案：多协议采用频段隔离 + 分时调度 + 功率放大，设备离线率≤2%；信号增强用罗杰斯 RO4350B 基材 + 多天线分集，穿墙强度≥-70dBm；供电含 2oz 铜箔 + 100μF 钽电容 + 双路冗余，1.5A 电流稳定输出。同时，捷配的网关 PCB 通过 Wi-Fi 联盟、蓝牙 SIG、Zigbee 联盟兼容性测试，支持 20 + 设备并发。此外，捷配支持 1-6 层网关 PCB 免费打样，48 小时交付样品，批量订单可提供信号覆盖与并发测试报告，助力智能家居厂商研发全屋联动稳定的网关产品。
