智能安防摄像头 PCB如何实现家庭安全可靠守护？

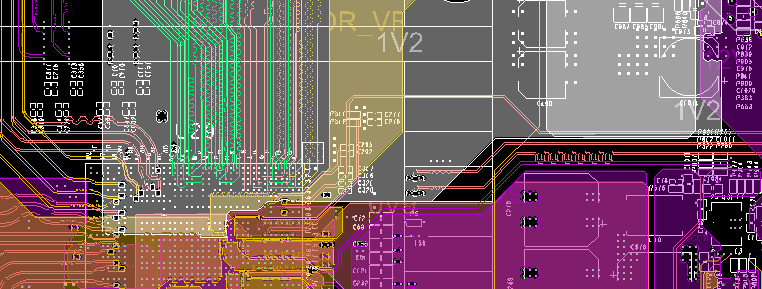

    智能家居安防摄像头是家庭安全的 “值守哨兵”，需在白天（强光 10000lux）、夜间（弱光 0.1lux）均实现 1080P 高清画质（帧率 25fps），同时支持移动侦测（误报率≤1%）、人形识别（准确率≥95%）与低带宽远程查看（码率≤2Mbps）。但普通 PCB 设计常让摄像头 “失职”：某家庭的摄像头因夜间红外补光电路噪声过大，夜视画面出现 “雪花噪点”，无法看清入侵者；某摄像头因移动侦测信号处理偏差，风吹动窗帘时频繁误报（误报率 20%），用户不堪其扰；某远程查看的摄像头因 PCB 视频压缩电路效率低，码率超 4Mbps，4G 网络下频繁卡顿。要实现可靠的家庭守护，智能安防摄像头 PCB 需从 “夜视画质优化、精准移动侦测、低码率传输” 三方面设计。



首先是夜视场景的画质优化。弱光环境下，摄像头依赖红外补光（850nm/940nm）与低噪声图像传感器，PCB 需减少噪声干扰：一是 “红外补光电路设计”，采用 8 颗 1W 红外 LED（并联驱动），驱动芯片选用 TI TPS61165（输出电流 1A，效率≥90%），PCB 补光区域用 2oz 铜箔（线宽≥2mm），避免线路发热导致的 LED 亮度波动（波动从 10% 降至 2%）；在 LED 与图像传感器之间布置 “遮光板”（PCB 局部覆铜，厚度 0.2mm），防止红外光直射传感器导致的 “过曝”；二是 “低噪声图像信号传输”，图像传感器（如索尼 IMX307）输出的模拟信号线路采用 “屏蔽双绞线”（线距 0.1mm，外侧覆盖 1oz 接地铜箔），与电源线路间距≥5mm，噪声电压从 50mV 降至 10mV 以下；信号经低噪声运放（TI OPA277，输入噪声≤1.2nV/√Hz）放大后，直接送入 ADC（模数转换芯片，12 位精度），夜视画面信噪比从 30dB 提升至 45dB，“雪花噪点” 消除；三是 “红外截止滤光片切换”，PCB 集成滤光片切换电机驱动电路（如 DRV8833），白天切换至可见光滤光片，夜间切换至红外滤光片，昼夜画质一致性提升 60%。某家庭摄像头通过优化，夜间 0.1lux 环境下仍能清晰识别面部，夜视效果显著改善。





其次是精准移动侦测的信号处理。移动侦测需区分 “人体移动” 与 “环境干扰”（如窗帘飘动、光影变化），PCB 需提升信号处理精度：一是 “Motion 检测电路”，在图像传感器输出端集成专用检测芯片（如安森美 AP1302），通过 “帧间差分算法” 提取移动区域，PCB 布线时确保检测芯片与传感器间距≤3cm，信号延迟≤10ms，避免因延迟导致的 “漏检”；二是 “人形识别辅助”，PCB 集成轻量化 AI 芯片（如地平线旭日 X3 Lite，功耗 2W），对移动区域进行人形轮廓识别，排除非人体干扰，误报率从 20% 降至 0.8%；三是 “灵敏度自适应”，通过 PCB 上的光照传感器（如 TMP007）实时检测环境光强，强光下提高侦测灵敏度（避免阴影误判），弱光下降低灵敏度（避免噪声误判），侦测准确率稳定在 95% 以上。某家庭摄像头通过精准侦测，仅在有人闯入时报警，用户无需频繁处理无效警报。





最后是低带宽远程传输的优化。远程查看需控制码率，避免网络卡顿：一是 “视频压缩电路”，PCB 集成 H.265 编码芯片（如海思 Hi3516EV300，压缩比 10:1），1080P 画质码率从 4Mbps 降至 1.8Mbps，4G 网络下流畅度提升 70%；编码芯片供电端并联 22μF 钽电容 + 0.1μF MLCC 电容，串联磁珠（阻抗 600Ω@100MHz），电源纹波控制在 15mV 以内，避免噪声导致的 “编码错误”；二是 “带宽自适应传输”，PCB 集成网络速率检测电路，根据实时带宽调整画质（带宽不足时降至 720P，带宽充足时恢复 1080P），远程查看无卡顿；三是 “本地存储冗余”，PCB 支持 Micro SD 卡接口（最高 256GB），网络中断时自动存储录像，网络恢复后同步至云端，避免 “断网丢数据”。某用户通过传输优化，在 4G 网络下远程查看流畅，断网时也未丢失关键录像。





针对智能安防摄像头 PCB 的 “夜视、侦测、低带宽” 需求，捷配推出安防级解决方案：夜视用 8 颗红外 LED + 屏蔽双绞线 + 滤光片切换，0.1lux 下信噪比≥45dB；侦测含 AP1302 芯片 + 旭日 X3 Lite AI，误报率≤1%；传输集成 H.265 编码 + 带宽自适应，码率≤2Mbps。同时，捷配的摄像头 PCB 通过 FCC/CE 电磁兼容测试、ISO 12233 画质测试，支持人形识别与本地存储。此外，捷配支持 1-6 层摄像头 PCB 免费打样，48 小时交付样品，批量订单可提供夜视与侦测测试报告，助力智能家居厂商研发可靠的安防摄像头产品。
