工业高温设备热管理 PCB：如何兼顾耐候性与信号精准？

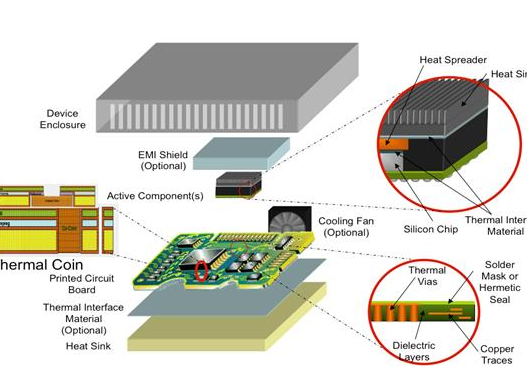

    工业高温设备（如冶金加热炉、化工反应釜、玻璃成型机）的热管理系统，需在 80℃持续高温、粉尘油污、强振动（频率 10-50Hz，振幅 0.3mm）环境下，实现温度控制精度 ±1℃（保障产品质量）与设备安全防护（防止超温烧毁）。但普通 PCB 在高温环境下常出现性能衰减：某冶金厂的加热炉温控 PCB，因基材（普通 FR-4，Tg≈130℃）在 80℃软化，温度采样误差从 ±1℃扩大至 ±4℃，导致钢材加热不均；某化工厂的反应釜热管理 PCB，因粉尘油污侵入，继电器接口短路，反应温度失控超 10℃；某玻璃厂的成型机热管理 PCB，因振动导致焊点脱落，冷却系统停机，玻璃制品报废率达 15%。要适配工业高温场景，热管理 PCB 需从 “高温耐候、防尘防腐、抗振动” 三方面设计。



    首先是高温耐候的基材与元件选型。80℃持续高温会加速 PCB 老化，需选用 “高稳定性材料”：一是 “高 Tg 耐温基材”，选用生益 S1141 FR-4（Tg≥170℃，CTE≤13ppm/℃），80℃环境下老化 5000 小时，介电常数波动≤2%，层间剥离强度下降≤5%，避免基材软化导致的线路形变；二是 “高温元件”，温度传感器用 PT1000 铂电阻（-50℃~200℃，精度 ±0.1℃），MCU 选用 STM32H7 系列（-40℃~125℃），电源模块用 TI TPS5430（-40℃~125℃，效率≥90%），确保高温下功能无衰减；三是 “低温防脆化兼容”，考虑到设备启停的温度波动（80℃~-10℃），PCB 边缘采用 “弧形过渡”（半径≥2mm），柔性连接区域用 PI 基材（杜邦 Kapton® HN，耐弯折≥2000 次 @半径 1mm），避免低温脆化开裂。某冶金厂通过耐候优化，加热炉温控误差恢复至 ±1℃，钢材加热合格率提升至 99.5%。





    其次是防尘防腐的工艺处理。工业粉尘与油污会附着 PCB 表面，导致线路短路与元件失效：一是 “conformal 涂层防护”，PCB 表面喷涂道康宁 DC1-2577 硅酮涂层（厚度 50-100μm），防尘等级达 IP54，油污无法渗入，涂层在 80℃下老化 1000 小时无脱落；二是 “接口密封”，温度传感器、继电器等接口采用 “防水胶圈 + 螺母固定”，接口与 PCB 连接处涂覆硅酮防水胶（宽度≥1mm，厚度 0.5mm），防止粉尘从接口缝隙侵入；三是 “焊盘防腐”，焊盘采用 “沉金 + 化学镍” 复合工艺，镍层厚度≥5μm，金层厚度≥1.5μm，粉尘油污环境下放置 2 年，焊盘氧化率≤0.5%。某化工厂通过防腐优化，反应釜热管理 PCB 接口短路率从 20% 降至 0.3%，温度控制稳定。





    最后是抗振动的结构强化。设备运行时的持续振动，易导致 PCB 焊点脱落与元件松动：一是 “抗疲劳焊点工艺”，核心芯片（如 MCU、温度采集芯片）的焊盘设计为 “泪滴形”（半径≥0.5mm），采用 Sn96.5Ag3.0Cu0.5 无铅焊锡（延伸率≥15%），200 万次振动（50Hz，0.3mm 振幅）后焊点断裂率≤2%；二是 “PCB 刚性补强”，在 PCB 背面粘贴 0.2mm 厚的不锈钢补强板，覆盖继电器与传感器接口区域，抗弯曲强度从 150MPa 提升至 300MPa；三是 “元件加固”，0402 等小型阻容元件底部点涂耐高温红胶（耐温≥150℃，剪切强度≥10MPa），振动后元件脱落率≤0.1%。某玻璃厂通过强化优化，成型机热管理 PCB 无故障运行 1 年，玻璃制品报废率从 15% 降至 1.2%。





针对工业高温设备热管理 PCB 的 “耐候、防腐、抗振动” 需求，捷配推出工业级解决方案：高温耐候用生益 S1141 基材 + STM32H7 MCU，80℃稳定运行；防尘防腐含硅酮涂层（IP54）+ 密封接口 + 沉金镍焊盘，2 年无腐蚀；抗振动支持泪滴形焊盘 + 不锈钢补强板 + 红胶加固，200 万次振动无故障。同时，捷配的 PCB 通过 IEC 60068-2-2 高温测试（80℃/1000 小时）、IEC 60068-2-6 振动测试，适配冶金、化工、玻璃场景。此外，捷配支持 1-6 层工业热管理 PCB 免费打样，48 小时交付样品，批量订单可提供耐候与抗振动测试报告，助力工业设备厂商研发高温环境下的可靠热管理系统。
