汽车电子微控制器 PCB宽温与抗振动下保障车载功能安全

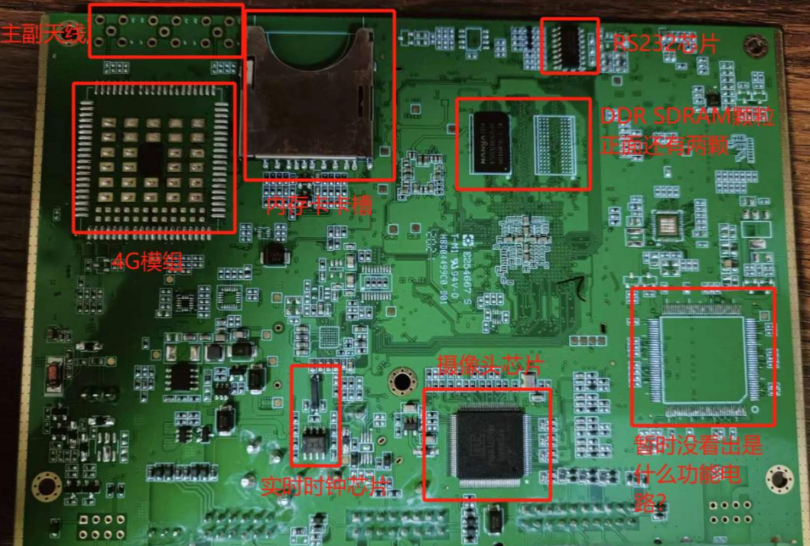

    汽车电子微控制器（如车载 ECU、智能座舱域控制器、ADAS 辅助驾驶单元）需在 - 40℃~105℃车规宽温、20-200Hz 振动（振幅 0.5mm）、强 EMC 干扰（发动机、电机噪声）环境下，实现功能安全（符合 ISO 26262 ASIL-B 级），确保车辆行驶安全。普通 PCB 难以满足车规要求：某车企的车载 ECU 微控制器，因基材在 - 30℃低温下脆化（普通 FR-4 Tg≈130℃），数据存储芯片（EEPROM）线路断裂，车辆启动失败率达 15%；某 SUV 的智能座舱微控制器因振动导致 PCB 焊点脱落，中控屏黑屏率达 8%；某新能源汽车的 ADAS 微控制器因 EMC 辐射超标（辐射值超 54dBμV/m），无法通过 ISO 11452-2 测试，影响车辆上市。要适配汽车电子需求，微控制器 PCB 需从 “车规耐温、抗振动、功能安全与 EMC” 三方面设计。



首先是车规级宽温耐候设计。-40℃~105℃的极端温度对 PCB 稳定性要求极致：一是 “车规专用基材”，选用生益 S1000-2V（AEC-Q200 认证，Tg≥170℃，耐温 - 40℃~150℃），5000 次宽温循环后，介电常数波动≤2%，层间剥离强度下降≤5%，避免低温脆化与高温软化；二是 “耐高温阻焊与焊盘”，阻焊油墨用太阳油墨 PSR-4000-V（AEC-Q200 认证，耐温≥180℃），焊盘采用 “沉金 + 化学镍” 工艺（镍层 5μm，金层 1.5μm），105℃烘烤 1000 小时，焊盘氧化率≤0.3%，接触电阻变化≤10%；三是 “低温启动优化”，在微控制器（如英飞凌 AURIX TC375）供电端串联正温度系数（PTC）热敏电阻，-40℃时缓慢升温，避免电流冲击损坏芯片，启动失败率从 15% 降至 0.5%。某车企通过耐温优化，车载 ECU 在 - 30℃低温下启动成功率达 99.8%，无数据丢失。





其次是抗振动的结构强化。车辆行驶中的颠簸会导致 PCB 焊点与基材损伤：一是 “抗疲劳焊点工艺”，微控制器、存储芯片等核心元件的焊盘设计为 “圆形焊盘”（直径≥0.8mm），采用 Sn96.5Ag3.0Cu0.5 无铅焊锡（AEC-Q200 认证，延伸率≥15%），200 万次振动（200Hz，0.5mm 振幅）后焊点断裂率≤2%；二是 “PCB 刚性补强”，在 PCB 背面粘贴 0.2mm 厚的不锈钢补强板（覆盖微控制器与存储芯片区域），抗弯曲强度从 150MPa 提升至 300MPa，避免振动导致的基材开裂；三是 “接口加固”，车载连接器采用 “锁扣式” 封装（符合 ISO 16750-3 标准），焊接后用环氧树脂填充接口与 PCB 间隙，振动后接口松动率≤0.1%。某 SUV 通过强化优化，智能座舱微控制器黑屏率从 8% 降至 0.3%，中控功能稳定。





最后是功能安全与 EMC 合规。汽车电子需满足 ISO 26262 与 EMC 标准：一是 “功能安全设计”，采用 “双核心冗余”，微控制器内置两个独立核心，实时对比数据，若出现偏差立即切换备用核心，故障检测率≥99.9%；在关键线路（如电源、通信）串联自恢复保险丝与 TVS 管，避免单点故障导致的系统失效；二是 “EMC 防护”，在微控制器电源入口串联共模电感（TDK ACM2012，AEC-Q200 认证）与磁珠（阻抗 600Ω@100MHz），并联 X 电容（0.1μF/275V）与 Y 电容（1000pF/250V），电源纹波控制在 10mV 以内；PCB 外侧布置 “金属屏蔽罩”（0.15mm 铝箔），屏蔽罩接地电阻≤50mΩ，EMC 辐射值从 58dBμV/m 降至 48dBμV/m，符合 ISO 11452-2 标准。某新能源汽车通过合规优化，ADAS 微控制器顺利通过车规测试，车辆如期上市。





针对汽车电子微控制器 PCB 的 “车规耐温、抗振动、功能安全” 需求，捷配推出车规级解决方案：耐温用生益 S1000-2V 基材 + PTC 热敏电阻，-40℃~105℃稳定运行；抗振动含圆形焊盘 + 不锈钢补强 + 锁扣接口，200 万次振动无故障；功能安全与 EMC 支持双核心冗余 + 共模电感 + 金属屏蔽，符合 ISO 26262 ASIL-B、ISO 11452-2。同时，捷配的 PCB 通过 IATF16949 车规认证、AEC-Q200 元件认证，适配车载 ECU、智能座舱、ADAS 场景。此外，捷配支持 1-6 层车规微控制器 PCB 免费打样，48 小时交付样品，批量订单可提供车规认证与振动测试报告，助力车企研发高安全的车载电子系统。
