物联网低功耗微控制器 PCB实现无线数据可靠传输方案

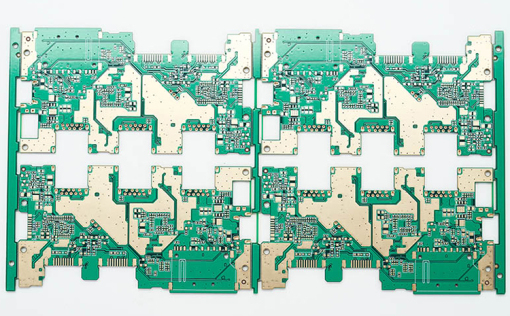

    物联网低功耗微控制器（如智能水表、土壤传感器节点、无线烟感）是 “万物互联” 的核心单元，需在微型尺寸（≤50mm×30mm）、超长续航（电池≥5 年）、弱网环境（依赖 LoRa/NB-IoT）下，实现数据采集（如用水量、温湿度）与低频次上传（每天 1 次）。普通 PCB 常因设计缺陷导致运维成本高：某智能水表的微控制器 PCB，因功耗过高（100μA），5000mAh 锂电池仅 6 个月耗尽，人工换电池成本超 100 元 / 台；某土壤传感器的微控制器因尺寸过大（60mm×40mm），无法埋入地下 20cm 深度，监测数据失真；某无线烟感的微控制器因 LoRa 通信不稳定（传输距离仅 1 公里），高层楼宇信号覆盖不全。要适配物联网低功耗场景，微控制器 PCB 需从 “极致低功耗、超微型集成、弱网通信优化” 三方面突破。





首先是极致低功耗的电路设计。物联网节点需电池长期续航，需将日均功耗控制在 0.001mAh 以内：一是 “超低功耗元件选型”，微控制器选用 STM32L0 系列（静态电流 0.2μA），传感器用 SHT30（工作电流≤50μA），无线模块用 Semtech SX1262（LoRa 休眠电流≤0.5μA），将微控制器 PCB 功耗控制在 50μW 以内；二是 “深度休眠策略”，设计 “唤醒 - 休眠” 双模：每天定时唤醒 1 次（数据采集 + 无线传输，耗时 10 秒，功耗 50mW），其余时间进入深度休眠（关闭大部分外设，仅保留实时时钟，功耗≤0.1μA），5000mAh 电池可续航超 8 年；三是 “能量收集辅助”，在 PCB 上集成微型太阳能板（功率 10μW）或温差发电模块，为电池补充电量，进一步延长续航至 10 年。某智能水表通过低功耗优化，电池续航从 6 个月延长至 6 年，换电池成本降低 90%。



其次是超微型的高密度布局。物联网节点常安装在狭小空间（如管道、土壤），需超小尺寸 PCB：一是 “6 层 2 阶 HDI 工艺”，采用盲孔（孔径 0.08mm）与埋孔（孔径 0.1mm），在 50mm×30mm PCB 上集成微控制器、传感器、LoRa 模块、能量收集电路；二是 “元件超微型化”，支持 008004（0.2mm×0.1mm）超小型阻容元件与 WLCSP 封装的微控制器（Pitch 0.3mm），焊盘采用 “激光焊接” 工艺，减少焊盘占用面积；三是 “柔性区域集成”，在 PCB 边缘设计 1 层 PI 柔性区域（厚度 25μm，耐弯折≥2000 次 @半径 1mm），用于连接传感器探头，适配狭小安装空间。某土壤传感器通过微型化优化，微控制器 PCB 尺寸从 60mm×40mm 缩小至 50mm×30mm，可埋入地下 20cm 深度，监测数据误差从 ±5% 降至 ±1%。



最后是弱网环境的通信优化。物联网节点多部署在偏远区域，需强化无线通信：一是 “高频低损耗基材”，LoRa/NB-IoT 通信线路选用罗杰斯 RO4350B（介质损耗角正切 tanδ≤0.004@1GHz），433MHz LoRa 信号传输 5 公里衰减≤8dB，比普通 FR-4（衰减 15dB）提升 47%；二是 “天线匹配设计”，在无线模块与 PCB 天线间设计 π 型匹配电路（由 0402 封装阻容元件组成），通过网络分析仪调试，将天线驻波比（VSWR）控制在≤1.5，通信距离从 1 公里延长至 3 公里；三是 “数据重传与加密”，在微控制器中植入数据重传算法（最多 3 次重传），确保弱网下数据上传成功率≥98%；同时对传输数据进行 AES-128 加密，防止数据泄露。某无线烟感通过通信优化，高层楼宇信号覆盖率从 70% 提升至 99%，无数据丢失案例。



针对物联网低功耗微控制器 PCB 的 “长续航、微型化、弱网通信” 需求，捷配推出物联网级解决方案：低功耗含 STM32L0 MCU+SX1262 LoRa 模块，日均功耗≤0.001mAh，续航超 5 年；微型化采用 6 层 2 阶 HDI（盲孔 0.08mm）+008004 元件，PCB 最小尺寸 40mm×20mm；通信优化用罗杰斯 RO4350B 基材 +π 型匹配电路，LoRa 传输 5 公里衰减≤8dB。同时，捷配的 PCB 通过 LoRa 联盟、NB-IoT 联盟兼容性测试、IEC 60068-2-32 高湿测试，适配智能水表、土壤传感器、无线烟感场景。此外，捷配支持 1-4 层物联网微控制器 PCB 免费打样，48 小时交付样品，批量订单可提供功耗与通信测试报告，助力物联网厂商研发低维护、高可靠的节点产品。
