商用车 ECU PCB：粉尘高湿环境下，如何实现 5 年无大修？

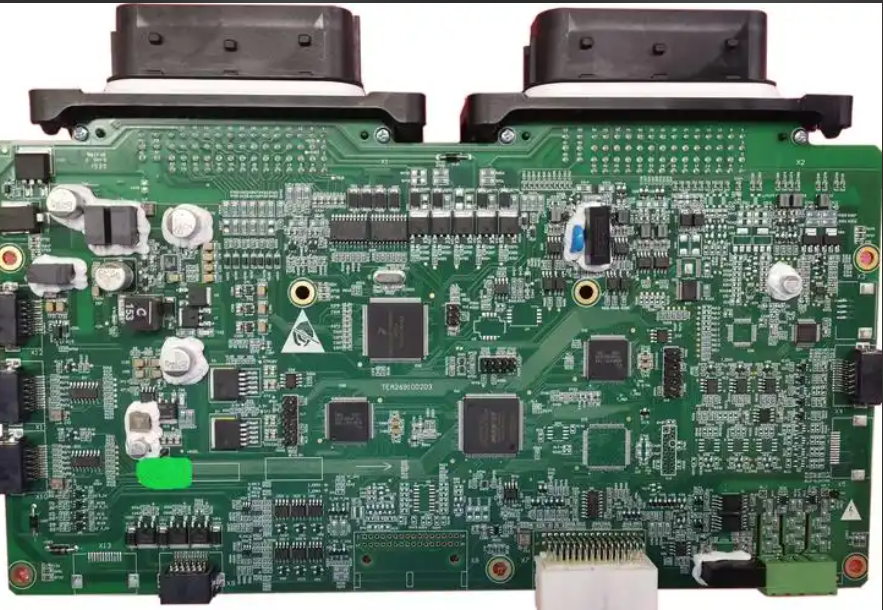

   商用车（重卡、客车、工程机械）的 ECU 需在比乘用车更恶劣的环境下运行 —— 矿山重卡的 ECU 要耐受粉尘冲击，客运客车的 ECU 需抵御高湿（90% RH）与乘客区电磁干扰，工程机械的 ECU 则要承受 20-50Hz 强振动（振幅 1mm），且要求 “5 年无大修”（商用车年均行驶里程超 10 万公里）。普通乘用车 ECU PCB 若直接用于商用车，故障频发：某矿山重卡的发动机 ECU，因粉尘侵入 PCB 导致线路短路，3 个月内维修 3 次；某客运客车的 BMS ECU 因高湿腐蚀，6 个月后电压采样误差从 ±3mV 扩大至 ±15mV，电池充放电策略紊乱；某挖掘机的 ECU 因振动导致 PCB 基材开裂，1 年内更换 2 块，维修成本超 1 万元。



要满足商用车 ECU 的 “耐恶劣环境、长寿命” 需求，PCB 需从 “防尘防腐、抗强振动、长寿命基材” 三方面强化：首先是全维度防尘防腐防护。粉尘与高湿是商用车 ECU 的主要威胁：PCB 整体采用 “环氧灌封 + conformal 涂层” 双重防护 —— 核心区域（MCU、驱动芯片）用汉高 Henkel Loctite EA 9466 环氧灌封胶（厚度≥3mm，防尘等级 IP67），灌封胶耐矿物油、柴油腐蚀（浸泡 30 天无开裂）；非灌封区域喷涂道康宁 DC1-2577 硅酮涂层（厚度 50μm，接触角≥110°），防止粉尘与潮气附着；PCB 边缘用不锈钢包边（厚度 0.1mm），包边与 PCB 之间填充硅酮防水胶，阻断粉尘从板边渗入。某矿山重卡通过防护优化，ECU 粉尘故障率从 30% 降至 0.5%，1 年无维修。





其次是抗强振动的结构体系。商用车的振动强度是乘用车的 2 倍，需更坚固的 PCB 结构：基材选用生益 S1141 高 Tg FR-4（Tg≥170℃，抗弯曲强度≥150MPa），并在 PCB 背面粘贴 0.3mm 厚的钛合金补强板（比不锈钢抗疲劳性能提升 50%），覆盖核心元件与连接器区域，抗弯曲强度提升至 350MPa；核心元件（如 MCU、功率管）的焊盘设计为 “泪滴形 + 方形焊盘”（面积比普通焊盘大 30%），采用 Sn96.5Ag3.0Cu0.5 无铅焊锡（延伸率≥15%），300 万次振动（50Hz，1mm 振幅）后焊点断裂率≤2%；连接器采用 “螺纹锁固 + 金属外壳” 封装（符合 ISO 16750-3 重型标准），焊接后用耐高温环氧树脂填充间隙，振动后接口松动率≤0.1%。某挖掘机通过结构优化，ECU 无故障运行 2 年，无基材开裂现象。





最后是长寿命的材料与工艺。商用车 ECU 需 5 年以上寿命，需控制老化速度：焊盘采用 “沉金 + 化学镍 + 钝化” 复合工艺（镍层 8μm，金层 2μm，钝化层 10nm），5000 小时盐雾测试后，焊盘氧化率≤0.1%；选用长寿命元件 —— 电容用尼吉康 EEU-FC 系列（寿命 10000 小时 @85℃），电阻用罗姆 MCR 系列（寿命 5000 小时 @125℃），电源管理芯片用 TI TPS5430（寿命 6000 小时 @125℃）；PCB 设计 “冗余电路”，关键电源线路采用双路并联，一路故障时另一路自动切换，电源故障率从 5% 降至 0.2%。某客运客车通过长寿命优化，BMS ECU 2 年电压采样误差仍≤±5mV，电池策略稳定。





针对商用车 ECU PCB 的 “防尘防腐、抗强振、长寿命” 需求，捷配推出商用车专用解决方案：防尘防腐含 IP67 灌封 + 硅酮涂层 + 钛合金包边，5000 小时盐雾无腐蚀；抗强振支持钛合金补强 + 双结构焊盘，300 万次振动无故障；长寿命用沉金钝化焊盘 + 长寿命元件，5 年无大修。同时，捷配的 PCB 通过 ISO 16750-3 重型车标准、GB/T 28046.3 商用车电子测试，适配重卡、客车、工程机械。此外，捷配支持 1-6 层商用车 ECU PCB 免费打样，48 小时交付样品，批量订单可提供耐候与寿命测试报告，助力商用车厂商研发高可靠的 ECU 产品。
