户外监控摄像机 PCB：IP67 防水 + 高温耐候，如何应对暴雨暴晒不死机？

来源：捷配时间: 2025/10/09 10:37:05 阅读: 6

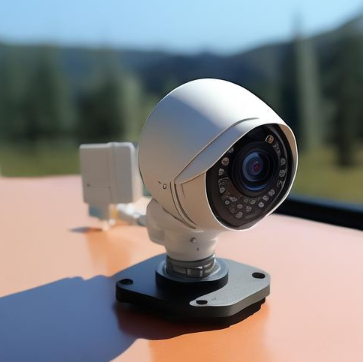

户外监控摄像机（如道路、园区、森林防火监控）需长期暴露在暴雨、沙尘、高温暴晒（-30℃~70℃）环境，其 PCB 若防水耐候不足，易出现短路、老化失效：某道路监控因 PCB 接缝密封不良，暴雨后进水短路，主板烧毁，维修成本超 500 元 / 台；某园区监控因 PCB 采用普通 FR-4 基材（Tg≈130℃），夏季暴晒后基材软化，图像传输延迟从 50μs 增至 200μs，画面出现 “拖影”；某森林防火监控因 PCB 焊盘氧化（OSP 处理），沙尘覆盖后接触电阻增大，红外补光时断时续，夜视功能失效。对于需 7×24 小时运行的户外监控，PCB 的 “防水、耐温、防腐蚀” 是可靠性核心。

要让户外监控 PCB “全天候耐用”，需从 “IP67 防水、宽温基材、防腐工艺” 三方面构建防护体系：第一是IP67 级全密封防水工艺。户外雨水、沙尘是 PCB 短路的主要诱因：PCB 核心区域（MCU、图像传感器、电源模块）采用环氧灌封胶（汉高 Henkel Loctite EA 9466）灌封，灌封厚度≥3mm，灌封胶与基材粘结强度≥12MPa，水下 1m 浸泡 30 分钟无渗漏；灌封前对 PCB 表面进行 “等离子清洗”，去除油污杂质，确保无气泡残留（气泡率≤0.1%），避免潮气通过气泡渗入；PCB 边缘用 “不锈钢包边 + 硅酮防水胶填充”（包边厚度 0.1mm，胶层宽度 1mm），阻断潮气从板边侵入；连接器采用 “防水胶圈 + 螺纹锁固” 结构（胶圈为氟橡胶，耐温 - 40℃~200℃），防水等级达 IP67。某道路监控通过防水优化，暴雨后无进水故障，主板故障率从 15% 降至 0.3%。

第二是宽温耐候的基材选型。-30℃~70℃的温度波动要求 PCB 具备强稳定性：选用生益 S1141 高 Tg FR-4（Tg≥170℃，Td≥300℃），5000 次宽温循环（-30℃~70℃）后，介电常数波动≤2%，层间剥离强度下降≤5%，避免低温脆化与高温软化；基材厚度控制在 1.6mm±0.05mm，过厚易导致温度分布不均（温差超 10℃），过薄则刚性不足；在 PCB 电源入口串联负温度系数（NTC）热敏电阻，-30℃时缓慢升温，避免电流冲击损坏元件，户外监控冬季启动成功率从 70% 提升至 99.5%。某园区监控通过基材优化，夏季暴晒后图像延迟恢复至 60μs，画面无拖影。

第三是防腐蚀的表面与焊盘工艺。户外沙尘、盐分（沿海地区）会加速焊盘氧化：焊盘采用 “沉金 + 化学镍” 复合工艺（镍层厚度≥5μm，金层厚度≥1.5μm），90% RH 高湿环境下放置 2 年，焊盘氧化率≤0.5%，远优于 OSP 处理（氧化率 15%）；PCB 表面喷涂纳米防水涂层（道康宁 AF-1600，厚度 10μm，接触角≥110°），防止沙尘附着与盐分侵蚀；阻焊油墨选用太阳油墨 PSR-4000（耐湿热等级 1000 小时 / 85℃/85% RH），固化后无针孔，避免潮气通过针孔侵入线路。某森林防火监控通过防腐优化，2 年无焊盘氧化现象，红外补光持续稳定。

针对户外监控摄像机 PCB 的 “防水、耐温、防腐” 需求，捷配推出户外专用解决方案：防水采用环氧灌封（IP67）+ 不锈钢包边，雨水沙尘无侵入；耐温用生益 S1141 基材，-30℃~70℃稳定运行；防腐含沉金镍焊盘 + 纳米涂层，2 年氧化率≤0.5%。同时，捷配的 PCB 通过 IP67 防水测试、IEC 60068-2-1/2 宽温测试，适配道路、园区、森林防火监控场景。此外，捷配支持 1-4 层户外监控 PCB 免费打样，48 小时交付样品，批量订单可提供防水与耐候测试报告，助力监控厂商降低户外设备维护成本。
