无线充电 PCB 兼容性：怎么适配 Qi、AirFuel 等不同标准？

1. Qi 标准（最通用，消费级设备首选）

• 频率：110-205kHz（5W 用 110kHz，15W 用 135kHz）；
• 线圈电感值：发射端 10-15μH（5W）、15-20μH（15W），接收端 8-12μH；
• 通信协议：采用 “幅度键控（ASK）”，发射端与接收端通过线圈磁场传递信号（如接收端向发射端反馈 “需要 5W 功率”）；
• 适用场景：手机（苹果、安卓）、耳机、智能手表、平板，全球 90% 以上的消费级无线充电设备支持 Qi。

2. AirFuel 标准（原 A4WP，适合大功率、远距离）

• 频率：磁共振 6.78MHz（远距离，10-30cm），电磁感应 110-400kHz（近距离）；
• 线圈电感值：磁共振发射端 2-5μH，接收端 1.5-4μH；
• 通信协议：采用 “蓝牙低功耗（BLE）”，比 Qi 通信距离更远、抗干扰更强；
• 适用场景：笔记本（65W）、电动汽车（3.3kW）、医疗设备，适合大功率或需要远距离充电的场景。

1. 线圈参数：可切换电感值，适配不同频率

• 多线圈切换：在 PCB 上集成 2 组线圈（一组适配 Qi，一组适配 AirFuel），通过 PCB 上的继电器或 MOS 管切换，比如手机充电器 PCB 集成 “Qi 线圈（12μH，110kHz）+ AirFuel 线圈（3μH，6.78MHz）”，检测到不同设备时切换对应线圈；
• 电感补偿：单线圈配合可切换电容（如 PCB 上并联 2-3 个不同容量的电容），通过 MCU 控制电容接入 / 断开，改变线圈的谐振频率（f=1/(2π√(LC))），比如 Qi 标准接入 100nF 电容（谐振 110kHz），AirFuel 接入 10nF 电容（谐振 6.78MHz），实现 “单线圈适配多频率”，比多线圈节省 30% PCB 空间。

2. 通信协议：集成多协议芯片，实现信号互通

• 选用支持 Qi ASK 与 AirFuel BLE 的双模 MCU（如 STM32WB 系列），或在 PCB 上集成专用协议芯片（如 TI CC2541）；
• 充电前，PCB 先发送 “标准探测信号”（如 Qi 的 110kHz、AirFuel 的 6.78MHz），根据设备反馈的信号类型，切换对应通信协议；
• 比如某多兼容无线充电器 PCB，探测到手机反馈的 Qi ASK 信号，就用 Qi 协议通信；探测到笔记本反馈的 AirFuel BLE 信号，就切换到 AirFuel 协议，实现 “自动识别、自动适配”。

3. 功率模块：可调输出，覆盖不同功率需求

• 采用 “可调节电源芯片”（如 TI TPS5430，输出电压 5-20V 可调），配合电流传感器，根据标准需求调整输出功率（如 Qi 5W 输出 5V/1A，AirFuel 65W 输出 20V/3.25A）；

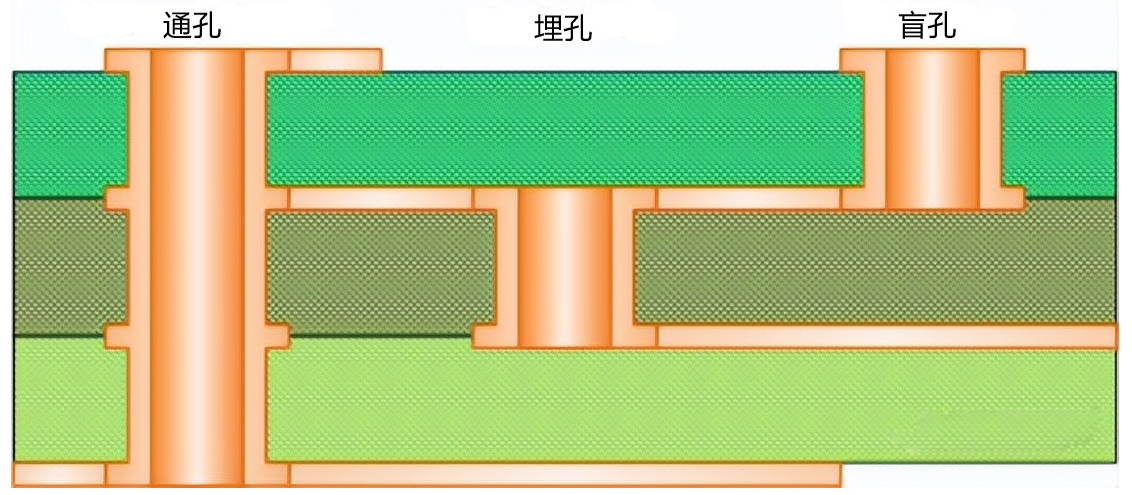

• 大功率场景（如 65W），PCB 上增加散热铜箔（面积≥5cm²）、散热过孔，避免功率模块发热影响兼容性。
