PCB 走线间距基础认知-定义、影响因素与核心关联
来源：捷配
时间: 2025/10/13 10:03:04
阅读: 105
PCB 走线间距是指 PCB 上相邻两条导线（走线）之间的最小距离，看似简单的尺寸参数，却直接决定 PCB 的电气安全、信号完整性与 EMC（电磁兼容）性能。若间距设计不当，轻则导致信号串扰，重则引发爬电、短路等安全事故 —— 某调研显示，PCB 故障中 15% 源于走线间距不达标。与 “凭经验设定间距” 的误区不同，科学的间距设计需先理解其核心定义、影响因素及与爬电距离、电气间隙的关联，这是后续规范设计的基础。
?

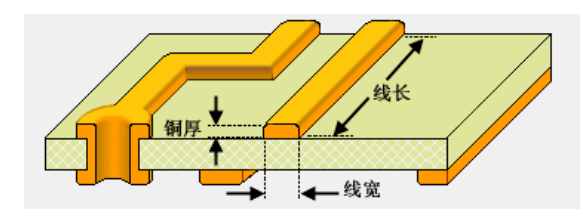

首先，明确 PCB 走线间距的核心定义：通常指相邻两条走线铜箔边缘之间的距离（非中心间距），单位以毫米（mm）或密耳（mil，1mil=0.0254mm）计量，常见范围为 0.1mm（4mil）~2mm（80mil），具体需根据电压、频率、绝缘要求调整。需特别区分两个易混淆的概念：?
- 走线间距：侧重 PCB 平面内相邻走线的距离，影响同层信号的串扰与爬电风险；?
- 爬电距离：指两个导电部件之间沿绝缘表面的最短距离（含不同层通过过孔的路径），是电气安全的核心指标（如高压电路需满足爬电距离≥0.2mm/V）；?
- 电气间隙：指两个导电部件之间的最短空气距离（不含绝缘表面），多用于高压、高频场景（如 AC 220V 电路电气间隙≥6mm）。?
三者关系：走线间距是爬电距离的一部分（同层场景），但爬电距离还需考虑跨层路径；电气间隙与走线间距无直接关联，但高压场景下两者需同时满足要求。?
影响 PCB 走线间距的三大核心因素，决定了间距的最小取值：?
1. 工作电压（最关键因素）?
电压越高，绝缘要求越严，走线间距需越大，防止因绝缘击穿导致短路或爬电。根据 IPC-2221 标准（PCB 设计通用标准），低压与高压场景的间距要求差异显著：?
- 低压场景（≤30V DC/AC）：常规间距≥0.1mm（4mil），若存在潮湿、污染环境，需增至 0.15mm（6mil）；例如消费电子的 3.3V/5V 信号走线，间距取 0.12mm（5mil）即可满足绝缘要求；?
- 中压场景（30V~100V）：间距≥0.2mm（8mil），且需满足爬电距离≥0.1mm/V（如 50V 电路爬电距离≥5mm，若同层走线，间距需≥5mm）；?
- 高压场景（＞100V）：间距需按 “电压 ×0.1mm/V” 计算，且最小不低于 0.5mm；例如 AC 220V 电路，间距需≥22mm（220V×0.1mm/V），同时满足电气间隙≥6mm。?
某电源 PCB 因 AC 220V 走线间距仅 5mm（远低于 22mm 要求），通电后出现绝缘击穿，导致 PCB 烧毁，整改为 25mm 间距后故障消除。?
2. 信号频率与串扰风险?
高频信号（＞100MHz）的电磁场辐射强，相邻走线易通过容性耦合（电场）与感性耦合（磁场）产生串扰，间距越小，串扰越严重（串扰强度与间距平方成反比）：?
- 低频信号（≤1MHz，如模拟传感器信号）：间距≥0.1mm 即可，串扰影响可忽略（串扰衰减＞40dB）；?
- 中频信号（1MHz~100MHz，如 SPI、I2C 总线）：间距需≥线宽的 2 倍（如线宽 0.2mm，间距≥0.4mm），串扰可控制在 - 30dB 以内；?
- 高频信号（＞100MHz，如射频、DDR 内存信号）：间距需≥线宽的 3 倍（如线宽 0.15mm，间距≥0.45mm），且需远离模拟信号（间距≥5mm），避免高频噪声耦合。?
某 2.4GHz 射频 PCB 的天线走线与模拟信号线间距仅 0.2mm，串扰导致射频信号信噪比下降 15dB，调整为 0.5mm 后，信噪比恢复正常。?
3. 环境与绝缘材质?
PCB 的工作环境（温度、湿度、污染程度）与基材绝缘性能，会影响走线间距的最小要求：?
- 恶劣环境（高温＞85℃、高湿＞85% RH、油污 / 粉尘）：绝缘材质性能下降，间距需比常规值增大 30%~50%；例如工业设备 PCB（高温高湿），3.3V 信号走线间距从 0.1mm 增至 0.15mm；?
- 洁净环境（如医疗设备、消费电子内部）：环境影响小，间距可按常规值设计；?
- 基材绝缘性：FR-4 基材（介电常数 4.4）比 PI 基材（介电常数 3.4）的绝缘强度低，相同电压下，FR-4 基材的走线间距需比 PI 大 10%~20%。?
理解基础认知是规范设计的前提 —— 例如某工程师将 AC 220V 高压走线与 5V 低压走线间距设为 0.5mm（仅满足低压要求，不满足高压），导致通电后爬电短路；若提前明确电压对间距的影响，按高压标准设计 22mm 间距，即可避免事故。可见，PCB 走线间距的基础认知需与实际应用场景结合，才能发挥其对设计的指导作用。
