机器视觉工控PCB：高速图像传输与光源驱动协同

    机器视觉系统是 3C 工厂（手机、电脑组装）的 “质检眼睛”，其工控 PCB 需同时承载 GigE Vision 高速图像信号（25Gbps）、LED 光源恒流驱动（5A 峰值电流）、PLC 同步信号（10MHz），实现元件缺陷检测（精度≤0.01mm）与生产节拍匹配（检测速度≤100ms / 件）。普通机器视觉 PCB 常因设计缺陷导致检测失效：某手机工厂的视觉系统，因 PCB 采用普通 FR-4 基材（tanδ=0.012@10GHz），25Gbps 图像信号传输 10cm 衰减超 2dB，芯片引脚缺陷误判率从 0.1% 升至 8%；某电脑组装厂的系统因光源驱动与图像信号串扰，LED 频闪导致图像模糊，螺丝漏装检测漏检率达 12%；



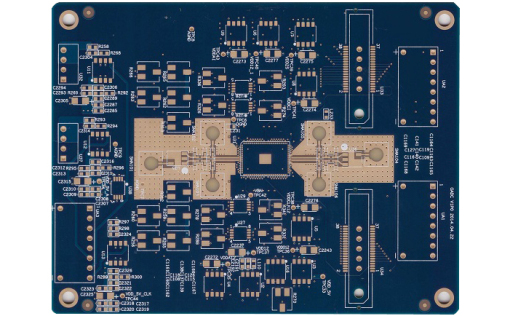

要实现机器视觉的 “高精度、高速度” 检测，PCB 需从 “高速传输、信号隔离、同步控制” 三方面优化：首先是高速图像信号的低损耗传输。25Gbps 信号对基材损耗极为敏感：选用罗杰斯 RO4350B 高频基材（tanδ≤0.004@10GHz），25Gbps 信号传输 10cm 衰减≤1.2dB，比普通 FR-4（衰减 2dB）降低 40%；图像信号线路设计为阻抗 100Ω±2% 的差分对（线宽 0.18mm，线距 0.12mm），通过 ANSYS HFSS 三维仿真优化布线，避免信号反射；在线路末端并联 100Ω 匹配电阻（精度 ±0.1%），反射系数≤-25dB，误码率≤10?¹²。某手机工厂通过传输优化，芯片引脚缺陷误判率恢复至 0.2%，质检合格率提升至 99.9%。





其次是光源驱动与图像信号的隔离。5A 光源电流的电磁噪声会干扰图像信号：将 PCB 划分为 “高频图像区”（居中，靠近相机接口）、“功率驱动区”（边缘，靠近 LED 光源接口），区域间用 “接地隔离带”（宽度≥5mm，厚度 2oz 铜箔）分隔，隔离带与系统地单点连接；光源驱动线路采用 3oz（105μm）加厚铜箔（线宽≥5mm），电流密度控制在 8A/mm² 以内，减少线路发热与噪声；驱动芯片（TI TPS61040）电源端串联磁珠（阻抗 1kΩ@100MHz），并联 22μF 钽电容 + 0.1μF MLCC 电容，滤除电源噪声，串扰从 100mV 降至 10mV 以下。某电脑组装厂通过隔离优化，LED 频闪消除，螺丝漏装漏检率降至 0.3%。





最后是视觉与执行机构的同步控制。10MHz 同步时钟需精准传输：采用 “星形拓扑” 布线，时钟信号从 PCB 中心晶振向视觉模块、PLC、机械手控制器辐射，每路线路长度差≤0.3mm，同步偏差控制在 20μs 以内；时钟线路外侧覆盖 “接地铜箔屏蔽层”（厚度 1oz），避免外部干扰，同步信号抖动≤5ns；在同步信号末端集成信号放大器（TI SN75176），补偿线路衰减，确保各设备时钟幅度一致（偏差≤0.1V）。某平板工厂通过同步优化，视觉与机械手动作偏差降至 15μs，抓取错位率≤0.2%。





针对机器视觉工控 PCB 的 “高速、隔离、同步” 需求，捷配推出工业级解决方案：高速传输用罗杰斯 RO4350B 基材 + 100Ω 差分对，25Gbps 衰减≤1.2dB/10cm；信号隔离含 5mm 接地带 + 3oz 驱动线路，串扰≤10mV；同步控制支持星形拓扑 + 屏蔽层，偏差≤20μs。同时，捷配的 PCB 通过 GigE Vision 联盟兼容性测试、IEC 61000-4-3 射频抗扰度测试，适配 3C 工厂元件检测场景。此外，捷配支持 1-8 层机器视觉 PCB 免费打样，48 小时交付样品，批量订单可提供信号衰减与同步测试报告，助力工控厂商研发高精度视觉检测系统。
