车载逆变器 PCB：车规环境下如何兼顾抗振与 EMC？

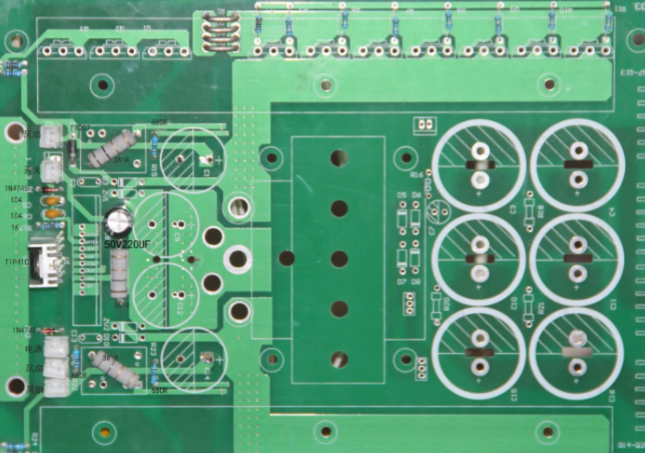

    车载逆变器（12V/24V 转 220V）是新能源汽车的 “移动供电站”，需在 - 40℃~105℃车规宽温、20-200Hz 振动（振幅 0.5mm）、强电磁干扰（发动机噪声 10kHz-1MHz）环境下，为笔记本、无人机等设备供电（输出功率≥1000W，总谐波失真≤5%）。但普通 PCB 难以通过车规考验：某 SUV 的车载逆变器，因振动导致 PCB 焊点脱落，输出电压波动 ±15%，笔记本频繁死机；某纯电车的逆变器因 EMC 辐射超标（52dBμV/m），干扰车机导航，定位偏差超 10 米；夏季 105℃高温下，某逆变器的 PCB 线路温度超 130℃，保险管熔断，供电中断。



要让车载逆变器 PCB 适配车规环境，需聚焦 “抗振动、EMC 合规、高温稳定” 三大核心：第一是抗振动的结构强化设计。车辆行驶中的颠簸会导致 PCB 焊点与接口松动：核心元件（如逆变桥、滤波电容）的焊盘设计为 “圆形焊盘”（直径≥0.8mm），采用 Sn96.5Ag3.0Cu0.5 无铅焊锡（AEC-Q200 认证，延伸率≥15%），200 万次振动（200Hz，0.5mm 振幅）后焊点断裂率≤2%；在 PCB 背面粘贴 0.2mm 厚的钛合金补强板（覆盖逆变桥区域），抗弯曲强度从 150MPa 提升至 300MPa，避免振动导致的基材开裂；连接器采用 “锁扣式 + 防水胶圈” 封装（符合 ISO 16750-3 标准），焊接后用环氧树脂填充接口与 PCB 间隙，振动后接口松动率≤0.1%。某 SUV 通过优化，逆变器输出电压波动从 ±15% 降至 ±3%，设备供电稳定。





第二是EMC 全合规的防护措施。车载电磁环境复杂，需阻断干扰并控制辐射：电源入口串联共模电感（TDK ACM2012，AEC-Q200 认证）与磁珠（阻抗 600Ω@100MHz），并联 X 电容（0.1μF/275V）与 Y 电容（1000pF/250V），将电源纹波控制在 10mV 以内，抵御传导干扰；逆变桥与滤波电路区域外侧布置 “双层金属屏蔽罩”（0.15mm 铝箔 + 0.1mm 铜箔），屏蔽罩接地电阻≤50mΩ，发动机噪声抑制率≥90%；采用 “星形接地”，电源地、信号地、屏蔽地分别独立连接至 PCB 中心接地点，避免接地回路电流引入噪声，EMC 辐射从 52dBμV/m 降至 38dBμV/m，符合 ISO 11452-2 标准。某纯电车通过 EMC 优化，导航定位偏差从 10 米降至 1.5 米，无干扰问题。





第三是105℃高温的稳定性保障。车规高温会加速 PCB 老化：选用生益 S1000-2V 车规基材（AEC-Q200 认证，Tg≥170℃，长期耐温 125℃），5000 次高温循环（85℃~105℃）后，介电常数波动≤2%，层间剥离强度下降≤5%；阻焊油墨用太阳油墨 PSR-4000-V（耐温≥180℃），焊盘采用 “沉金 + 化学镍” 工艺（镍层 5μm，金层 1.5μm），105℃烘烤 1000 小时，焊盘氧化率≤0.3%；在逆变桥下方采用 “铜柱导热”（直径 3mm，高度 5mm），直接与车身散热鳍片贴合，热阻从 0.5℃/W 降至 0.2℃/W，线路温度从 130℃降至 95℃。某车载逆变器通过高温优化，无保险管熔断现象，满负荷运行稳定。





针对车载逆变器 PCB 的 “车规抗振、EMC 合规” 需求，捷配推出车规级解决方案：抗振动含圆形焊盘 + 钛合金补强 + 锁扣接口，200 万次振动无故障；EMC 防护用双层屏蔽罩 + 共模电感，辐射≤38dBμV/m；高温稳定用生益 S1000-2V 基材 + 铜柱导热，105℃温度≤95℃。同时，捷配的 PCB 通过 IATF16949 车规认证、ISO 16750-3 高温振动测试，适配纯电 / 燃油车型。此外，捷配支持 1-4 层车载逆变器 PCB 免费打样，48 小时交付样品，批量订单可提供车规认证与 EMC 测试报告，助力车企研发可靠的车载供电设备。
