医疗多层阻抗PCB技术选型指南

一、医疗多层阻抗 PCB 的三大核心选型方向

1. 基材选型：聚焦合规性与耐环境性

• 生命体征监护仪（如心电监护仪）：优先选用高 TG FR4 基材（TG≥170℃），搭配无卤阻焊油墨，其介损系数低（≤0.02），可减少心电、血氧等弱信号的传输衰减，同时通过 ISO 10993 生物相容性测试，避免与人体接触时产生刺激；
• 影像设备（如超声、CT）：需采用高频低损耗基材（如罗杰斯高频基板），介损系数≤0.003，确保高频影像信号（如超声探头的高频脉冲）传输时无失真，保障成像精度；
• 可消毒设备（如手术器械控制面板）：选用耐化学腐蚀基材，表面覆盖防酒精涂层，可耐受 75% 酒精反复擦拭（≥1000 次），避免基材老化、阻焊层脱落。

2. 阻抗控制工艺：保障信号传输精准性

• 叠层与线宽设计：根据阻抗需求（如 50Ω 差分阻抗）设计叠层结构，例如 4 层板采用 “信号层 - 接地层 - 电源层 - 信号层” 布局，线宽严格控制在 0.15-0.2mm（匹配 1oz 铜厚），阻抗偏差≤±5%，避免信号反射与串扰；
• 电镀与蚀刻工艺：采用全自动电镀线确保孔铜厚度均匀（≥20um），减少过孔阻抗突变；通过宇宙蚀刻线精准控制线宽公差（±0.01mm），避免蚀刻不均导致阻抗偏移；
• 实时阻抗监测：生产过程中每批次抽取 5% 产品，用特性阻抗分析仪（频率 1MHz-10GHz）测试阻抗值，确保批量一致性，不合格品直接剔除。

3. 合规性保障：满足医疗行业标准

• 体系认证：PCB 厂家需具备 ISO 13485 医疗质量管理体系认证，确保生产流程符合医疗设备要求；
• 材料合规：基材、油墨需符合 ROHS 2.0、REACH 等环保指令，禁止含铅、汞等有害物质，同时提供材料安全数据表（MSDS）；
• 追溯性要求：每片 PCB 需建立唯一追溯码，记录基材批次、生产设备、测试数据等信息，便于后期质量追溯与监管检查。

二、捷配：医疗多层阻抗 PCB 的专业选型伙伴

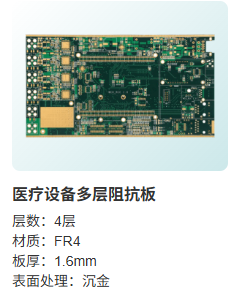

1. 基材与阻抗工艺的精准匹配

2. 全流程合规性保障

3. 医疗场景的可靠性验证

• 耐消毒测试（75% 酒精擦拭 1000 次，外观无损伤、阻抗无偏移）；
• 温循测试（-40℃~85℃，循环 500 次，验证低温启动与高温运行稳定性）；
• 生物相容性测试（与第三方实验室合作，出具 ISO 10993 测试报告）；

  确保 PCB 在医疗场景下长期可靠运行，为医疗设备安全保驾护航。
