智能手表 PCB 的精密焊接与可靠性管控

来源：捷配时间: 2025/10/23 09:18:30 阅读: 85

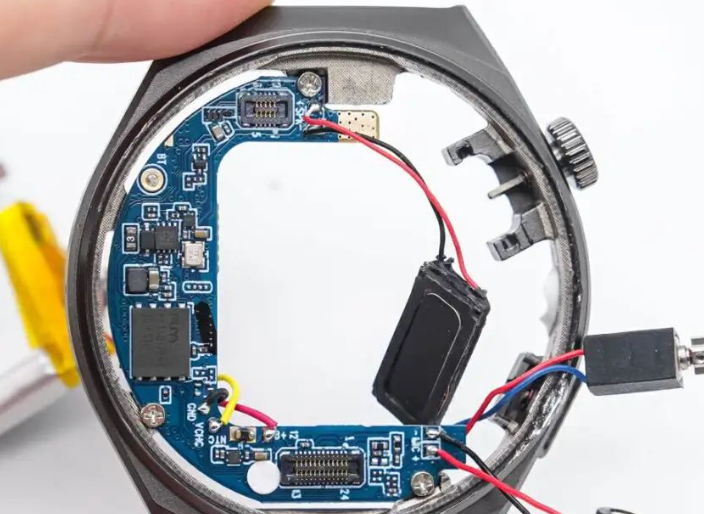

智能手表 PCB 集成 008004 微型元件（0.2mm×0.1mm）、BGA 封装芯片（引脚间距 0.3mm），焊接缺陷（如虚焊、短路）会直接导致功能失效 —— 若心率传感器虚焊，会出现数据断连；若蓝牙芯片短路，会引发整机死机。同时，智能手表需耐受日常佩戴的振动（如走路、运动）、汗液腐蚀（pH 4.0-6.0），PCB 的长期可靠性至关重要。因此，智能手表 PCB 的质量管控需围绕 “精密焊接、抗振动、耐腐蚀” 三大核心，建立全流程标准。选择具备严苛质控体系的可靠的 PCB 供应商，是智能手表企业规避售后风险的关键。

一、智能手表 PCB 质量管控的核心环节

1. 精密焊接质量管控：杜绝微型元件缺陷

智能手表 PCB 的微型元件焊接，需突破 “虚焊、短路” 风险，管控需聚焦：

焊前准备：对 PCB 焊盘进行 100% 外观检测，确保无氧化（氧化面积≤3%）、无毛刺（高度≤0.01mm）；锡膏选用无铅低温型号（熔点 138℃），存储温度控制在 2℃-8℃，使用前回温 4 小时，避免锡膏氧化；
焊接过程：采用 “氮气保护回流焊”，氮气浓度≥99.9%，减少焊点氧化；通过 EAGLE 3D AOI 检测机实时监测元件贴装偏移（偏差≤0.02mm），JT-SE350 波峰焊炉精准控制温度曲线（预热温度 120℃±5℃，峰值温度 150℃±3℃）；
焊后检测：对 BGA 芯片、射频模块采用日联 X-RAY 检测，焊点空洞率≤3%；随机抽取 20% 产品进行 “微电流测试”，验证传感器与芯片的导通性，确保无虚焊。

2. 抗振动可靠性管控：适配日常佩戴

智能手表日常佩戴中，会承受 10-500Hz 的振动（如跑步、手部摆动），PCB 需具备抗振动能力：

铜箔附着力：采用剥离强度测试仪检测铜箔附着力（≥1.2N/mm），确保振动下铜箔不脱落；内层线路采用 “半固化片充分压合” 工艺，层间结合力≥1.5N/mm，防止分层；
元件固定：对 008004 微型元件，焊接后额外点涂 UV 胶（厚度≥20um）固定，增强抗振动能力；连接器焊接后进行拉力测试（拉力≥3N），避免振动导致脱落；
振动测试：通过 MU 可程式振动试验机开展测试，频率 10-500Hz，加速度 2g，持续 2 小时，测试后 PCB 电气导通率 100%，无线路断裂。

3. 耐汗液腐蚀管控：应对贴身场景

智能手表长期接触皮肤汗液（含盐分、油脂），PCB 需具备防腐蚀能力：

表面防护：PCB 表面采用沉金工艺（金层厚度≥1.5um），金层致密性达 99.9%，可隔绝汗液与铜箔接触；关键区域（如传感器焊盘）喷涂三防漆（丙烯酸酯类），厚度≥30um，耐汗液浸泡测试（pH 5.0，48 小时）无腐蚀；
材料抗腐蚀：选用耐化学腐蚀的阻焊油墨（如太阳无卤油墨），通过 ISO 10289 标准测试，浸泡汗液后阻焊层无起泡、脱落；
腐蚀测试：模拟汗液环境（5% 氯化钠溶液，pH 5.0），开展 48 小时盐雾测试，测试后 PCB 绝缘电阻≥1000MΩ，无线路腐蚀。
