儿童友好型无线充电宝 PCB 的安全防护

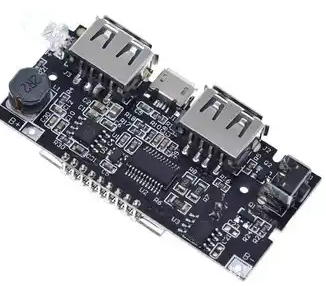

一、儿童友好型无线充电宝 PCB 的安全核心设计

1. 多重保护回路：规避电气风险

• 过充过放保护：采用精工 S-8261 系列 BMS 芯片，过充保护电压 4.35V±0.02V，过放保护电压 2.5V±0.05V，当电池电压超出范围时，立即切断充放电回路；
• 过流短路保护：在 USB 接口与电池之间串联 1206 封装自恢复保险丝（额定电流 2A），当电流超过 3A（如短路）时，保险丝 1 秒内断开，故障排除后自动恢复，无需更换；
• 过温保护：在无线充电线圈与快充芯片附近布置 NTC 热敏电阻（精度 ±1℃），当 PCB 温度超过 60℃时，触发保护机制，降低充电功率或停止充电，避免高温烫伤。

2. 阻燃与防腐蚀：物理安全防护

• 阻燃基材：采用UL94 V-0 级阻燃 FR4 基材，即使短路产生明火，也能在 10 秒内自熄，无火焰滴落，符合 GB 31241-2014《便携式电子产品用锂离子电池和电池组安全要求》；
• 防腐蚀表面处理：PCB 表面采用沉锡工艺（锡层厚度≥1.5um），避免儿童接触时刮伤皮肤，同时防止汗液、水渍导致的线路氧化；
• 尖锐边缘处理：PCB 边缘采用 “圆弧倒角” 工艺（半径≥1mm），无尖锐棱角，减少儿童接触时的划伤风险。

3. 防误触与耐用设计：适配儿童使用习惯

• 防误触接口回路：USB 接口处集成 “插入检测电路”，只有插入标准插头时才导通供电，插入金属针等异物时无电流输出，防止触电；
• 元件防脱落：大体积元件（如电感、电容）采用 “高温锡膏焊接 + 点胶固定”，振动测试（10-500Hz，加速度 3g，持续 1 小时）后无元件脱落；
• 抗摔结构：PCB 中心区域预留 0.5mm 厚钢片补强位，1.0m 高度跌落测试（木地板）后无 PCB 断裂、线路导通率 100%。

二、捷配：儿童友好型无线充电宝 PCB 的安全之选

1. 保护回路与阻燃工艺保障

2. 全维度安全测试

• 电气保护测试：模拟过充（4.5V）、短路（0Ω）场景，验证保护回路是否正常触发；
• 阻燃测试：按 UL94 标准进行垂直燃烧测试，确保 10 秒内自熄；
• 耐用性测试：1.0m 跌落 10 次、3g 振动 1 小时，验证结构与元件可靠性；

  所有测试均符合儿童产品安全标准，测试报告可用于客户产品认证。

3. 儿童场景定制服务

• 提供 “五大保护回路” 标准化 PCB 设计方案，客户无需额外开发；
• 适配不同容量（5000-10000mAh）与外观（卡通超薄 / 圆润机身）的充电宝，PCB 尺寸可按需调整；
• 支持小批量试产（50-200 片）与大批量量产（10000 片以上），打样 2-3 天交付，同时提供 “免费打样” 服务，帮助客户快速验证安全设计。
