射频放大器PCB的阻抗匹配技术-适配高频信号传输需求

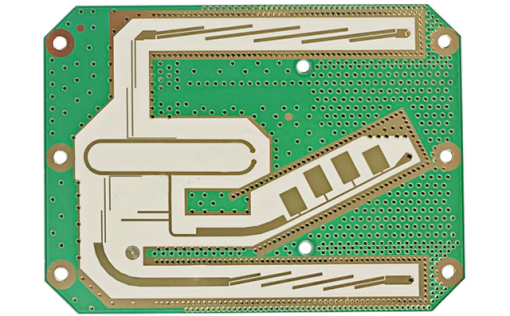

一、射频放大器输入 PCB 的阻抗匹配核心技术

1. 基材选型：高频低损是关键

• 主流方案：优先选用罗杰斯高频基材（如 RO4350B、RO5880）或泰康利 TLY-5 基材，其中 RO4350B 的介电常数（Dk=3.48±0.02）稳定，介损正切值（Df=0.0037），在 2.4GHz 频段的信号衰减≤0.3dB/inch；RO5880 的 Dk=2.2，Df=0.0009，适配毫米波频段（26GHz-60GHz），衰减≤0.8dB/inch；
• 基材厚度控制：根据阻抗需求定制基材厚度，如 50Ω 阻抗回路，搭配 RO4350B 基材时，厚度优选 1.524mm±0.02mm，确保阻抗计算精度；同一批次基材厚度偏差≤±0.01mm，避免阻抗波动；
• 一致性保障：基材入库前通过网络分析仪测试 Dk/Df 值，每批次抽样比例≥5%，确保批次间特性一致，避免批量生产的阻抗偏差。

2. 工艺设计：精准实现阻抗匹配

• 线路精度管控：采用芯碁 LDI 曝光机（分辨率 5080dpi），实现 0.05mm 线宽 / 线距的高精度成像，线宽偏差≤±0.005mm，确保阻抗计算值与实际值偏差≤±1%；线路边缘粗糙度≤5μm，减少高频信号的趋肤效应损耗；
• 过孔优化：使用维嘉 6 轴激光钻孔机，最小过孔直径 0.1mm，孔位偏差≤0.01mm；过孔电镀铜厚≥20μm，且均匀性偏差≤10%，避免过孔阻抗突变导致的信号反射；
• 接地设计：在射频信号回路两侧布置接地铜带，接地孔间距≤3mm，形成 “微带线屏蔽结构”，减少外界干扰，同时稳定阻抗特性，确保高频信号传输稳定。

3. 测试验证：量化阻抗与高频性能

• 阻抗测试：使用特性阻抗分析仪（LC-TDR20），测试频率覆盖 1MHz-10GHz，记录阻抗曲线，要求 50Ω 阻抗偏差≤±2%；
• 插入损耗与回波损耗测试：通过网络分析仪（Agilent N5247A）测试信号插入损耗（≤0.5dB/inch@2.4GHz）与回波损耗（≥20dB），验证信号传输效率；
• 相位稳定性测试：在 - 40℃-85℃温循下，测试信号相位变化，要求相位漂移≤1°/GHz，确保高频信号相位稳定。

二、捷配的射频放大器输入 PCB 阻抗匹配方案

1. 高频基材直采与储备

2. 高频工艺标准化生产

• 芯碁 LDI 曝光机（5080dpi 分辨率），实现高频线路高精度成像；
• 维嘉 6 轴激光钻孔机，支持 0.1mm 微小过孔加工；
• 全自动电镀线，确保过孔铜厚均匀性，阻抗稳定性提升 30%；

  生产线通过 ISO 9001 与 IATF 16949 认证，工艺参数可追溯，批量生产的阻抗合格率≥99.5%。

3. 射频专项测试实验室

• 特性阻抗分析仪（LC-TDR20）、网络分析仪（Agilent N5247A）；
• 温循试验机（-40℃-125℃）、电磁屏蔽暗室；
• 可开展阻抗、插入损耗、回波损耗、相位稳定性等全项目测试，测试数据符合通信行业标准（如 3GPP），满足射频放大器的高频需求。
