医疗设备放大器输入 PCB 的合规性与安全性

来源：捷配时间: 2025/10/24 09:05:03 阅读: 69

医疗设备放大器（如心电监护仪信号放大器、超声设备放大器、放疗设备信号放大器）的输入 PCB，直接关系到诊疗数据的准确性与患者安全，需满足远超普通工业 PCB 的要求：一是医疗级合规性，需通过 ISO 13485 医疗质量管理体系认证，材料符合生物相容性标准；二是超低噪声，需将电路噪声控制在 1μV 以下，避免干扰微弱生理信号（如心电信号、超声信号）；三是电气安全性，具备防漏电、防电击设计，确保患者与医护人员安全。选择具备医疗级设计与制造能力的放大器输入 PCB 厂家，是医疗设备企业规避合规风险的关键。

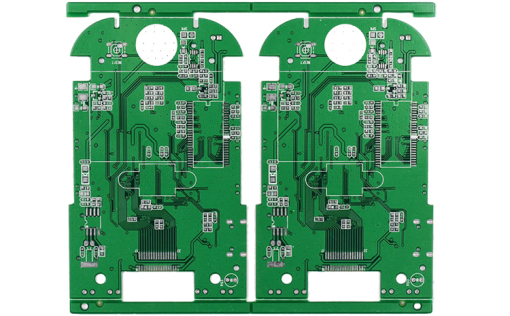

一、医疗设备放大器输入 PCB 的合规与安全设计核心

1. 合规体系：满足全球医疗监管标准

医疗设备的严格监管要求 PCB 全流程合规，核心包括：

体系认证：PCB 制造需通过ISO 13485 医疗质量管理体系认证，生产过程符合 FDA QSR 820、MDR（欧盟医疗器械法规）等标准，确保每一步流程可追溯、可管控；
材料合规：基材、阻焊油墨、锡膏需符合 ISO 10993 生物相容性标准（无细胞毒性、无致敏性），同时满足 RoHS 2.0 限制有害物质要求，避免有害物质对患者造成影响；
文档合规：可提供完整的合规文档，包括材质证明（CoC）、测试报告（如生物相容性报告、电气安全报告）、批次追溯记录，满足医疗设备 NMPA、FDA 认证审核需求。

2. 低噪声设计：守护生理信号纯净

医疗放大器输入的生理信号多为微伏级（如心电信号 5-50μV），低噪声设计需：

基材选择：选用医疗级低噪声 FR4 基材（如松下 R-1766），介损正切值（Df≤0.003），减少信号传输中的噪声引入；基材绝缘电阻≥10¹?Ω?cm，避免漏电流产生的噪声；
接地与屏蔽：采用 “浮地设计”，将输入信号地与设备外壳地隔离，减少接地噪声；在 PCB 表层布置铜箔屏蔽罩，屏蔽效能≥35dB，避免外界电磁干扰（如监护仪、除颤仪的干扰）；
线路优化：输入信号回路采用 “差分布线”，线路长度偏差≤0.05mm，减少共模噪声；线宽控制在 0.15mm±0.01mm，通过芯碁 LDI 曝光机实现高精度成像，避免线路偏差导致的噪声。

3. 电气安全：防漏电与防电击

医疗设备需杜绝电击风险，PCB 的电气安全设计需：

绝缘间距：输入信号回路与电源回路的绝缘间距≥6mm（远超普通 PCB 的 3mm），高压区域（如放疗设备放大器）的绝缘间距≥10mm，防止绝缘击穿导致漏电；
加强绝缘：在电源与信号回路之间设置加强绝缘层（厚度≥0.4mm），击穿电压≥4kV，确保即使一层绝缘失效，仍有安全保障；
漏电流控制：PCB 整体漏电流测试≤100μA（正常工作状态）、≤500μA（单一故障状态），通过绝缘电阻测试仪（测试电压 500V）检测绝缘性能，确保安全。
