工业变频器功率器件 PCB 的散热与电流承载设计高可靠性方案

一、工业变频器功率器件 PCB 的核心设计要点

1. 基材选型：平衡散热与绝缘

• 中大功率变频器（100kW 以上）：优先选用铝基板 / 铜基板（导热系数≥2.0W/m?K），直接贴合 IGBT 功率模块，热量通过金属基材快速传导至散热片，相比传统 FR4 基材散热效率提升 3-5 倍；
• 中小功率变频器（10-100kW）：采用高 TG FR4 + 厚铜箔组合（TG≥180℃，铜厚 2-3oz），在保障绝缘性能（击穿电压≥25kV/mm）的同时，通过加厚铜箔增强散热与电流承载能力；
• 多功率模块集成场景：选用混合基材设计，功率区域用铝基板，控制区域用高 TG FR4，兼顾散热与成本，整体成本比全铝基板方案降低 30%。

2. 工艺优化：强化电流承载与散热路径

• 铜厚与线宽：功率回路铜厚选用 2-4oz，线宽根据电流密度（建议≤2A/mm²）设计，例如 200A 电流需搭配≥10mm 宽的 2oz 铜箔线路，避免大电流下线路温升超过 40℃；
• 孔铜与过孔设计：电镀孔铜厚度≥25um，过孔直径≥0.5mm（双面板）/0.4mm（多层板），且采用 “多孔并联” 设计（如 IGBT 引脚处设置 4-6 个过孔），降低过孔接触电阻，减少局部发热；
• 表面处理与热界面：功率器件焊接区域采用 “沉金 + 铜皮开窗” 工艺，沉金层厚度≥1.5um 保障焊接可靠性，铜皮开窗直接与散热片接触，热阻降低至 0.5℃/W 以下。

3. 结构布局：隔离干扰与优化散热

• 多层板分层布局：采用 6-8 层板结构，外层布置高压功率回路，内层设置低压控制回路与接地屏蔽层，层间距离≥0.2mm，减少功率回路对控制信号的 EMC 干扰；
• 散热区域集中设计：将 IGBT、整流桥等发热器件集中布置在 PCB 一侧，靠近散热片安装位，缩短散热路径；器件间距≥5mm，避免热量叠加导致局部高温；
• 防护结构强化：PCB 边缘预留≥3mm 绝缘边，连接器接口处增加防浪涌设计（如预留 TVS 管焊接位），抵御电网波动对功率器件的冲击。

二、捷配：工业变频器功率器件 PCB 的可靠选择

1. 基材与工艺的精准匹配

2. 全流程散热与电流承载测试

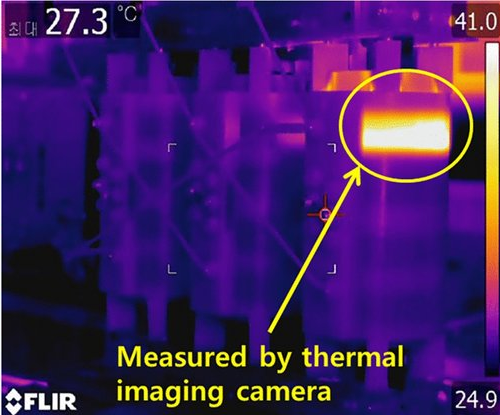

• 采用红外热成像仪（分辨率 640×512），测试 200A 电流下 PCB 的温升分布，确保热点温度≤85℃；
• 通过电流循环测试（200A 电流循环 1000 次，每次持续 1 小时），验证线路与过孔的耐久性；
• 模拟工业现场电磁环境，开展 EMC 测试（辐射发射≤54dBμV/m），确保 PCB 抗干扰能力达标。

3. 适配工业生产的交付保障
