光伏逆变器功率器件 PCB 的耐候与高效设计助力光伏系统长期稳定

一、光伏逆变器功率器件 PCB 的核心设计方向

1. 耐候性基材与工艺：抵御户外环境侵蚀

• 基材选择：优先选用耐 UV 高 TG FR4 基材（如生益 SI-610，TG≥180℃），基材添加抗 UV 添加剂，可抵御户外紫外线照射（相当于 25 年暴晒无老化）；介损正切值（Df≤0.004），减少功率传输损耗；
• 表面处理：采用 “沉金 + 抗腐蚀阻焊” 工艺，沉金层厚度≥2um，致密性达 99.9%，隔绝水汽与氧气；阻焊层选用太阳无卤耐候油墨，厚度≥15um，通过 2000 小时 UV 老化测试无脱落、变色；
• 边缘与过孔防护：PCB 边缘喷涂防腐蚀涂层，过孔采用 “电镀封闭 + 绿油塞孔” 工艺，防止雨水、沙尘从过孔或边缘渗入，引发线路腐蚀。

2. 散热优化：降低功率器件温升

• 基材与铜厚：功率区域选用铝基板（导热系数≥2.0W/m?K），搭配 3oz 厚铜箔，将 IGBT 产生的热量快速传导至散热片，温升比传统 FR4 方案降低 25℃；
• 布局与开窗：功率器件（IGBT、整流桥）集中布置在 PCB 散热区，器件间距≥8mm 避免热量叠加；铜箔开窗直接与散热片贴合，热阻降低至 0.3℃/W 以下；
• 散热孔设计：在 PCB 散热区开设阵列式散热孔（直径 2mm，间距 5mm），增强空气对流，进一步提升散热效率，适合户外自然冷却场景。

3. 低损耗设计：提升逆变器转换效率

• 阻抗控制：功率回路阻抗严格控制在 50mΩ 以下，通过 “线宽优化 + 过孔并联”（如 4 个 0.5mm 过孔并联）降低回路电阻，减少铜损；
• 介损控制：选用低介损基材（Df≤0.004），在 50Hz 工频下功率损耗比普通 FR4 降低 30%，提升逆变器转换效率 0.5%-1%；
• 寄生参数优化：功率回路与控制回路保持≥10mm 间距，减少寄生电容与电感，避免高频干扰导致的额外损耗。

二、捷配的光伏逆变器功率器件 PCB 解决方案

1. 耐候工艺与材料保障

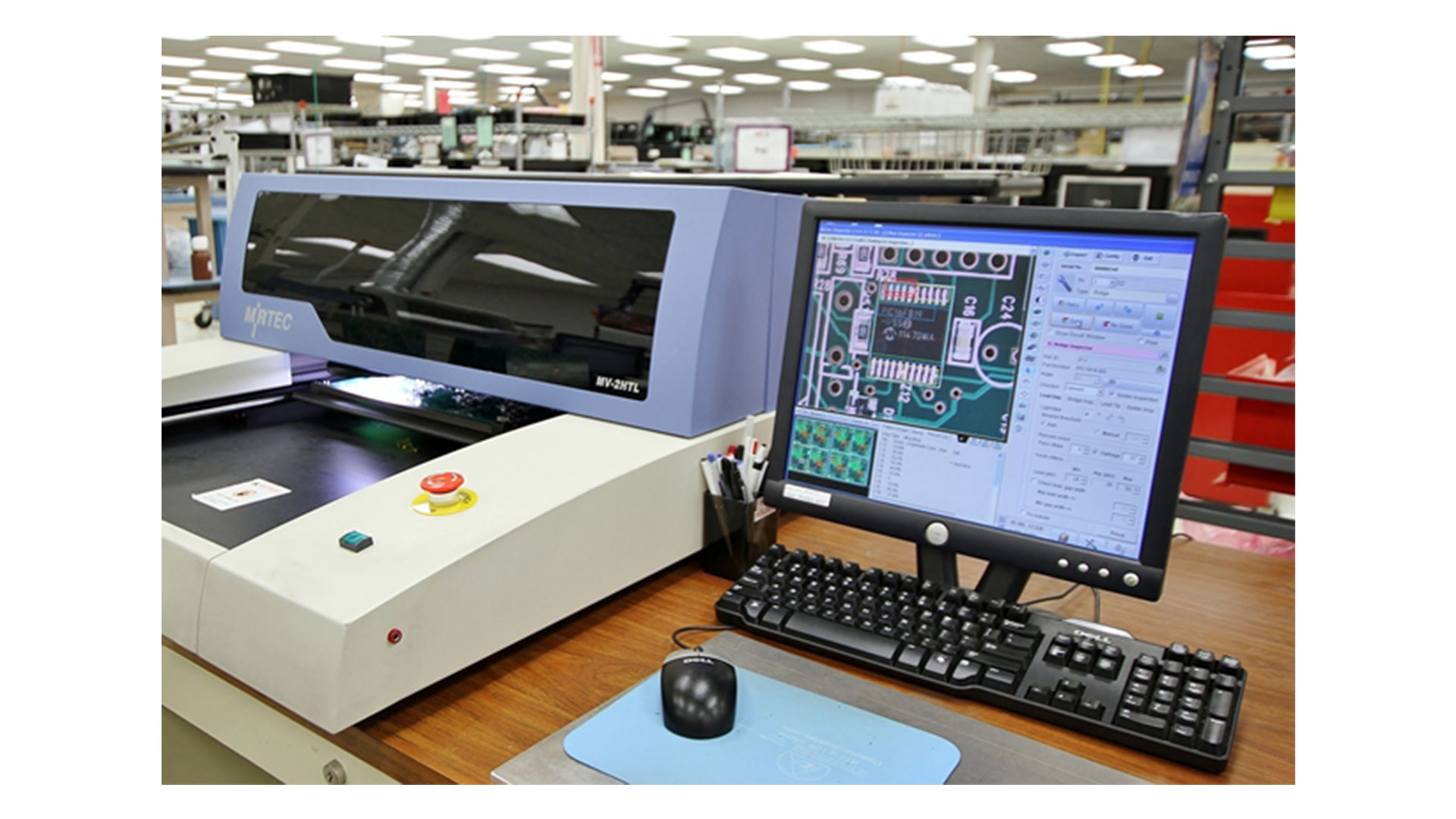

2. 散热与效率优化支持

• 通过热仿真软件（如 ANSYS Icepak）分析功率器件温升，推荐铝基板选型与散热孔布局；
• 打样阶段提供阻抗测试、介损测试报告，验证功率回路损耗是否达标；

  批量生产时通过红外热成像仪抽检 PCB 温升，确保热点温度≤85℃。

3. 户外场景交付与服务
