医疗电源组件 PCB 的安全合规-适配医疗设备严苛需求

一、医疗电源组件 PCB 的安全合规核心设计

1. 电气安全设计：杜绝电击风险

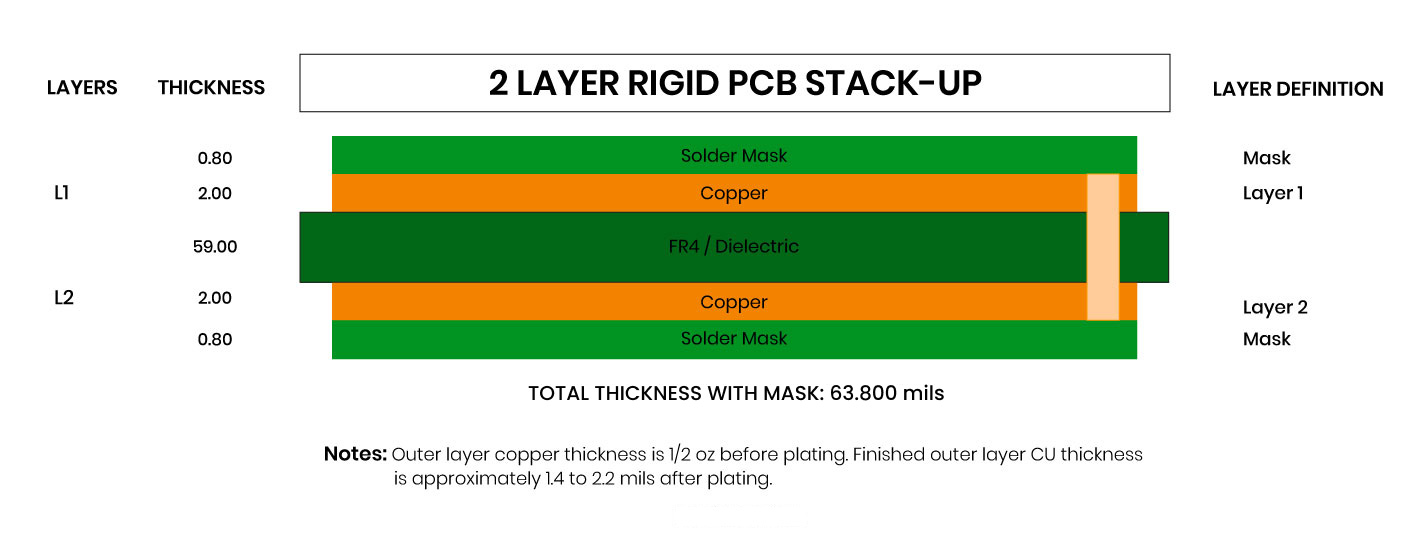

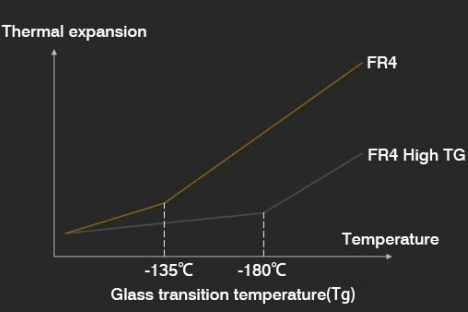

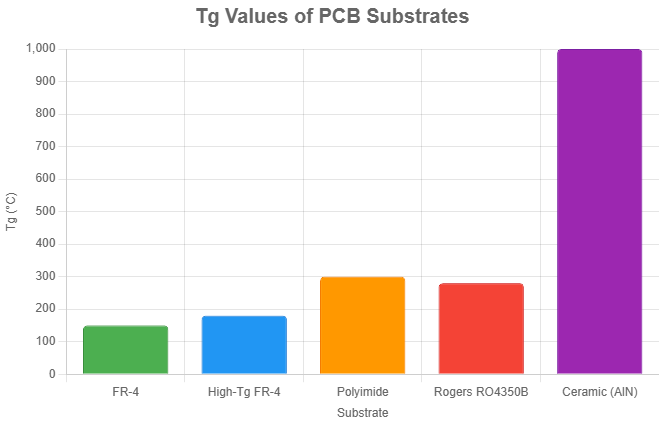

• 双重绝缘与爬电距离：采用 “基材绝缘 + 阻焊层绝缘” 双重设计，基材选用加厚 FR4（板厚≥2.0mm），击穿电压≥30kV/mm；高压回路与低压回路的爬电距离≥8mm（普通电源仅需 5mm），避免高压击穿；
• 漏电流控制：在 PCB 上设置独立接地保护线，接地电阻≤0.1Ω；采用 “隔离变压器 + 漏电流检测电路” 布局，确保漏电流≤100μA（Class I 类医疗设备）、≤50μA（Class II 类医疗设备）；
• 过流保护：过流保护回路铜厚选用 3oz，线宽≥8mm，可耐受短时 20A 故障电流；配备熔断电阻、自恢复保险丝等保护器件，故障时快速切断电路，避免设备烧毁。

2. 低 EMC 干扰设计：保障检测精度

• 接地设计：采用 “单点接地” 工艺，将功率地、信号地、屏蔽地分开布局，通过一个公共接地点连接，避免地环路干扰；在信号回路（如电压采样）周围设置接地屏蔽线，屏蔽外部电磁信号；
• 线路布局：功率回路（如整流、滤波）与信号回路（如控制、采样）保持≥10mm 间距，减少信号串扰；高频信号回路（如 PWM 控制）采用 “等长布线”，确保信号传输稳定，减少 EMC 辐射；
• 滤波设计：在 PCB 上预留 EMC 滤波元件位置（如共模电感、安规电容），电源输入输出端设置 π 型滤波电路，降低电源的电磁辐射（辐射发射≤54dBμV/m，符合 GB 4824-2019 医疗设备 EMC 标准）。

3. 合规性与追溯：满足医疗认证

• 体系认证：PCB 制造需符合 ISO 13485 医疗质量管理体系，生产过程可追溯（如原材料批次、生产人员、设备参数）；
• 材料合规：基材、阻焊油墨需通过生物相容性测试（如细胞毒性测试），避免有害物质释放；采用无铅工艺，符合 RoHS 2.0 环保要求；
• 文档追溯：每批次 PCB 提供 “合格证明（COC）”“测试报告”，包含电气安全、EMC、材料合规性数据，满足医疗设备注册审核需求。

二、捷配的医疗电源组件 PCB 合规解决方案

1. 医疗级安全设计支持

• 双重绝缘与爬电距离设计，确保符合 IEC 60601-1 医疗电气设备安全标准；
• EMC 滤波电路布局，减少电源对医疗检测信号的干扰；
• 漏电流控制方案，确保漏电流≤50μA（Class II 类设备），满足严苛安全要求。

2. 全合规认证覆盖

• IEC 60601-1 医疗电气设备安全标准；
• GB 4824-2019 医疗设备 EMC 标准；
• RoHS 2.0、REACH 环保标准；

  可提供第三方检测报告（如 SGS 生物相容性测试报告），助力医疗设备注册。

3. 全流程追溯体系

• 原材料批次、检测数据；
• 生产设备参数、操作人员；
• 测试数据（电气安全、EMC、绝缘电阻）；

  客户可通过平台查询每片 PCB 的追溯信息，满足医疗行业的可追溯要求。
