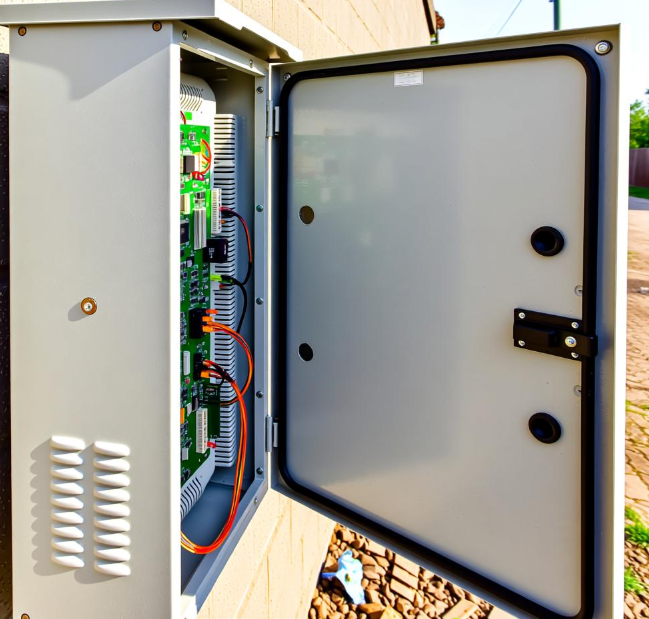

户外防雨配电柜 PCB 的耐候性优化指南

一、户外防雨配电柜 PCB 的耐候性核心优化方向

1. 基材与阻焊：聚焦耐温抗 UV

• 基材选型：选用宽温高 TG FR4 基材（TG≥180℃，耐温范围 - 40℃~125℃），其热膨胀系数（CTE）≤13ppm/℃，避免高低温交替导致线路断裂；额外添加抗 UV 成分，抵御紫外线照射导致的基材黄变与绝缘性能下降（5 年 UV 测试后 Dk 值变化≤0.05）；
• 阻焊层工艺：采用抗 UV 耐温阻焊油墨（如太阳 SF-100 系列），通过 2000 小时 UV 老化测试（照度 1000W/m²），阻焊层无脱落、无开裂；厚度≥18um，增强绝缘与防水能力，暴雨冲刷后绝缘电阻≥1000MΩ；
• 板材厚度：选用 1.6mm-2.0mm 厚基材，提升 PCB 整体机械强度，避免户外强风导致柜体振动时 PCB 变形。

2. 表面防护：防雨防潮防腐蚀

• 表面处理：采用 “沉金 + 防水涂层” 双重防护，沉金层厚度≥2um（隔绝水汽与氧气），PCB 整体喷涂透明防水涂层（如聚硅氧烷涂层，厚度≥30um），防水等级达 IPX6，可耐受暴雨直射（降雨量 100mm/h，持续 1 小时）无进水；
• 过孔与接口防护：过孔采用 “电镀封闭 + 阻焊塞孔” 工艺，孔内铜层全覆盖，孔口阻焊层凸起 0.1mm，形成防水台阶；连接器焊接后用防水密封圈密封，密封圈材质为耐候性橡胶（如 EPDM），耐受 - 40℃~120℃温度范围，避免雨水从接口渗入；
• 边缘防护：PCB 边缘采用 “封胶 + 倒角” 工艺，倒角半径≥1mm（避免雨水堆积），边缘封胶宽度≥2mm，增强与柜体防雨结构的贴合密封性。

3. 散热与结构：适配户外温度波动

• 散热设计：功率器件（如充电桩模块、路灯驱动 IC）下方设计 “大面积铜皮散热区”（铜厚 2oz-3oz，面积≥15cm²），并与柜体金属背板接触，通过背板快速散热，夏季暴晒时器件温升≤40℃；
• 应力释放：PCB 与柜体连接采用 “弹性固定”（如塑胶缓冲垫），减少柜体热胀冷缩对 PCB 的应力冲击；柔性连接区域（如柜门与柜体的信号线）采用 FPC 软板，避免温度变化导致线路断裂；
• 排水设计：PCB 布局时在下方预留≥5mm 排水通道，即使少量雨水渗入，也能通过通道排出，避免积水导致短路。

二、捷配的户外防雨配电柜 PCB 耐候解决方案

1. 耐候材料与工艺

2. 户外环境专项测试

• 温循测试：-30℃~60℃循环 200 次，测试后 PCB 无分层、线路导通率 100%；
• 淋雨测试：IPX6 等级暴雨冲刷 1 小时，测试后绝缘电阻≥1000MΩ；
• 盐雾测试：5% 氯化钠溶液，35℃环境放置 48 小时，验证沿海地区抗腐蚀能力；

  所有测试数据生成电子报告，可追溯、可查询，让客户清晰掌握耐候性能。

3. 户外安装适配服务

• 提供 “重量轻量化方案”，选用薄型高 TG 基材（板厚 1.6mm），比传统 2.0mm 基材轻 20%，降低柜体承重压力；
• 优化散热路径，协助客户设计 PCB 与柜体背板的接触方案，提升散热效率；
• 批量交付时提供 “户外安装指南”，标注防水密封、排水通道等关键安装要点，降低现场施工风险。
