心电监护仪PCB信号完整性设计-如何保障数据精准采集

来源：捷配时间: 2025/10/24 10:17:41 阅读: 187

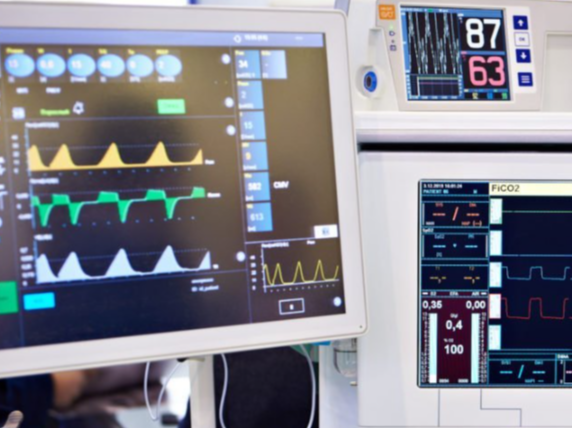

心电监护仪作为临床核心监护设备，需精准采集人体微电流心电信号（通常仅 5-500μV），其 PCB 的信号完整性直接决定诊断准确性。与普通 PCB 不同，心电监护仪 PCB 需突破三大核心挑战：一是超低噪声传输，避免线路自身噪声干扰微小心电信号；二是强抗干扰能力，抵御医院设备（如除颤仪、输液泵）的电磁辐射；三是生物相容性，与人体接触的 PCB 区域需符合医疗级材料标准。因此，选择具备信号优化能力的医疗监护 PCB 厂家，开展高品质 PCB 制造，是保障心电监护仪临床可靠性的关键。

一、心电监护仪 PCB 的信号完整性核心设计要点

1. 基材选型：聚焦低噪声与稳定性

心电监护仪 PCB 的基材需围绕 “低信号损耗、长期稳定” 定制，核心需求匹配：

信号采集回路：优先选用医用级高稳定 FR4 基材（如生益 S1141），其介电常数（Dk=4.5±0.2）稳定，介损正切值（Df≤0.02），可减少微电流信号传输中的能量损耗，确保心电波形无失真；
电源与控制回路：采用高 TG FR4 基材（TG≥170℃），耐受监护仪内部电源模块的局部高温（≤60℃），避免基材变形导致线路偏移，影响信号传输；
人体接触区域：PCB 表面覆盖生物相容性涂层（如医用环氧树脂），符合 ISO 10993-5 生物安全性标准，避免皮肤接触过敏或刺激。

2. 工艺参数：严控噪声与干扰

心电监护仪 PCB 的工艺精度直接影响信号纯度，核心参数需满足：

线路设计：信号采集回路采用 0.1mm-0.15mm 细线路（铜厚 1oz），减少线路电阻噪声；同时采用 “等长布线” 工艺，确保多导联心电信号同步传输，避免时间差导致波形错位；
阻抗控制：信号回路特性阻抗严格控制为 50Ω±5%，通过芯碁 LDI 曝光机（分辨率 5080dpi）精准控制线宽，搭配基材厚度（1.6mm±0.05mm），避免阻抗突变产生信号反射；
屏蔽工艺：在信号采集回路与电源回路之间设置铜箔屏蔽层（厚度 1oz），屏蔽层接地电阻≤0.1Ω，有效隔绝电源噪声与外部电磁干扰，确保心电信号信噪比≥60dB。

3. 结构设计：适配多导联与安全隔离

心电监护仪需支持 3/5/12 导联采集，PCB 结构设计需兼顾集成度与电气安全：

多层板布局：采用 4-6 层板结构，外层布置导联信号采集回路，内层设置电源隔离层与接地层，避免高低压回路交叉干扰；
安全间距优化：电源回路（如 12V 供电）与信号回路（微电流）的间距≥3mm，符合 IEC 60601-1 医疗电气安全标准，防止漏电风险；
防护设计：PCB 边缘预留≥2mm 绝缘边，连接器接口处增加防浪涌元件位（如 TVS 管），抵御除颤仪等设备的瞬间高压冲击，保护信号采集芯片。

二、捷配：心电监护仪 PCB 的可靠合作伙伴

作为医疗监护领域的可靠的 PCB 供应商，捷配凭借 “信号优化、合规认证、全流程测试” 三大优势，为心电监护仪提供高品质 PCB 制造服务：

1. 信号完整性专项保障

捷配配备专职 “医疗 PCB 信号优化团队”，可协助客户优化心电信号回路布局：通过仿真软件（如 Altium Designer）分析线路噪声，推荐屏蔽层设计方案；生产阶段采用维嘉 6 轴钻孔机（孔位偏差≤0.02mm）确保过孔导通稳定，减少信号传输断点；批量生产前提供信号噪声测试报告，确保心电信号信噪比达标。
