智能穿戴 PCB 生物相容性设计

一、引言

二、核心技术解析：穿戴 PCB 皮肤过敏根源

1. 基材含致敏成分：传统穿戴 PCB 基材（如普通 FR-4）采用溴系阻燃剂（如四溴双酚 A），在汗液浸泡下（37℃，pH 5.5），溴离子释放量超 0.1mg/L（ISO 10993-12 限值 0.05mg/L），刺激皮肤细胞产生炎症反应。此外，基材中的玻璃纤维外露（传统工艺外露率超 8%），会物理摩擦皮肤，加剧过敏风险（过敏率增加 3%）。
2. 阻焊油墨重金属超标：普通阻焊油墨含铅（Pb）、镉（Cd）等重金属（含量超 100ppm），汗液中的氯离子会加速重金属溶出（溶出量超 0.01mg/L，ISO 10993-11 限值 0.005mg/L），通过皮肤渗透进入人体，引发接触性皮炎，过敏率超 4%。某健康贴片厂商测试显示，重金属超标的 PCB，用户过敏投诉率达 8%。
3. 铜箔暴露与腐蚀：穿戴 PCB 边缘铜箔若未完全覆盖阻焊层（暴露率超 5%），汗液会腐蚀铜箔，生成硫酸铜（CuSO?），刺激皮肤（pH 值降至 4.0 以下），导致红肿、瘙痒。此外，铜离子溶出量超 0.02mg/L（ISO 10993-12 限值 0.01mg/L），会破坏皮肤屏障，增加致敏物质渗透风险。

三、实操方案：捷配穿戴 PCB 生物相容性设计步骤

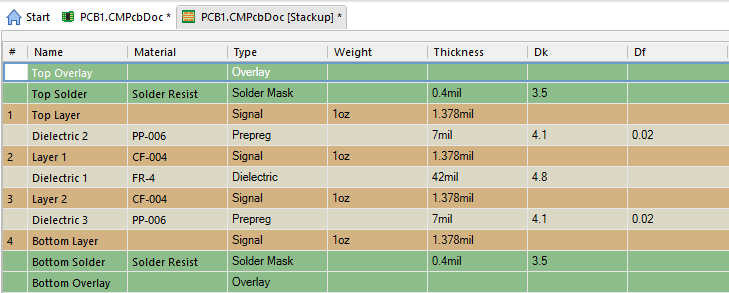

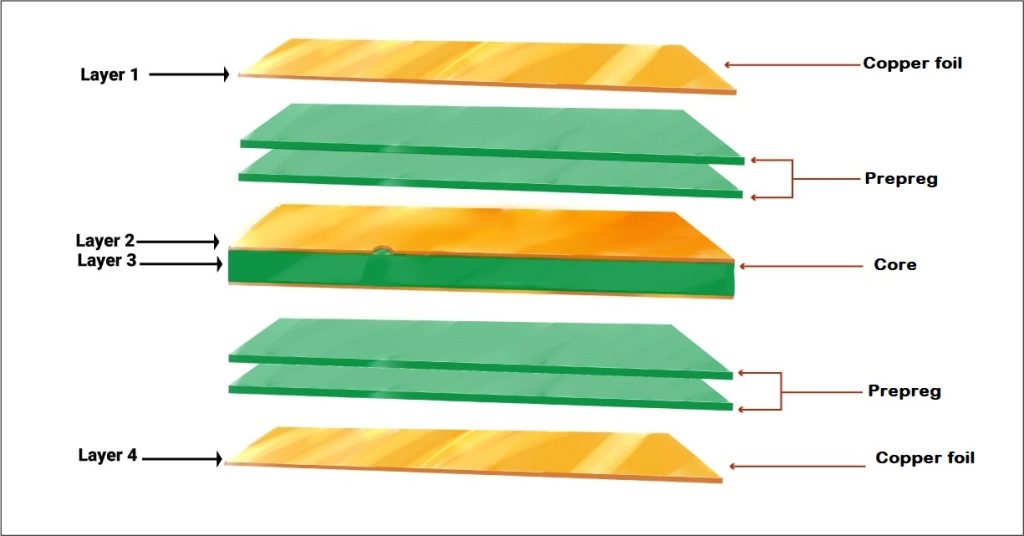

3.1 无致敏基材选型：规避溴与玻璃纤维

• 操作要点：① 基材选用：优先选用无溴阻燃基材（如生益 S1155，阻燃等级 UL94 V-0，溴含量＜50ppm）、低玻璃纤维外露基材（外露率≤2%），确保汗液浸泡下溴离子释放量≤0.03mg/L；② 基材预处理：采用 “表面打磨 + 封孔处理”，打磨去除表面外露玻璃纤维（粗糙度 Ra≤1μm），封孔剂（丙烯酸树脂）填充微孔，防止汗液渗入；③ 基材合规测试：每批次抽样 10 片基材，按 ISO 10993-12 标准进行汗液浸泡测试（37℃，pH 5.5，72 小时），检测溴离子释放量，超差基材禁用。
• 数据标准：基材溴含量＜50ppm，玻璃纤维外露率≤2%，溴离子释放量≤0.03mg/L，满足 ISO 10993-12 要求。
• 工具 / 材料：捷配无致敏基材库（含生益、台光等品牌）、基材表面处理设备（德国 Rösler 打磨机），每批次提供基材合规报告。

3.2 低致敏阻焊油墨与涂层

• 操作要点：① 油墨选型：选用医用级阻焊油墨（如太阳油墨 PSR-9000，重金属含量 Pb/Cd＜10ppm），通过 ISO 10993-4 致敏性测试；② 油墨涂覆：采用 “丝印 + 紫外固化” 工艺，油墨厚度 30μm±5μm，确保铜箔覆盖率 100%（无暴露），边缘圆角处理（半径≥0.2mm），避免物理摩擦；③ 涂层优化：在阻焊层表面增加生物相容性涂层（如聚对二甲苯，厚度 5μm），增强汗液阻隔能力，重金属溶出量≤0.003mg/L。
• 数据标准：阻焊油墨重金属含量＜10ppm，铜箔覆盖率 100%，重金属溶出量≤0.003mg/L，满足 ISO 10993-11 要求。
• 工具 / 材料：捷配医用级油墨库、聚对二甲苯涂层设备（美国 Parylene），每批次抽样 20 片 PCB 进行溶出测试，提供测试报告。

3.3 全流程合规测试与管控

• 操作要点：① 生物相容性测试：每款 PCB 送第三方实验室（如 SGS），按 ISO 10993 标准进行三项核心测试：细胞毒性（等级≤1 级）、致敏性（无致敏反应）、刺激性（无红肿）；② 汗液腐蚀测试：捷配实验室模拟汗液环境（37℃，pH 4.0~7.5，168 小时），测试 PCB 外观（无腐蚀）、离子溶出量（铜离子≤0.008mg/L）；③ 量产管控：每批次抽样 50 片 PCB，进行外观检测（阻焊层完整性）、离子溶出快速测试，超差产品 100% 返工。
• 数据标准：生物相容性测试全项合格，汗液腐蚀后 PCB 无外观缺陷，铜离子溶出量≤0.008mg/L，用户过敏率≤0.1%。
• 工具 / 材料：捷配汗液腐蚀测试系统（可模拟不同 pH 值）、离子溶出检测仪（美国 Thermo Fisher），支持客户见证测试过程。

四、案例验证：某健康监测贴片 PCB 生物相容性优化

4.1 初始状态

4.2 整改措施

4.3 效果数据

五、总结建议
