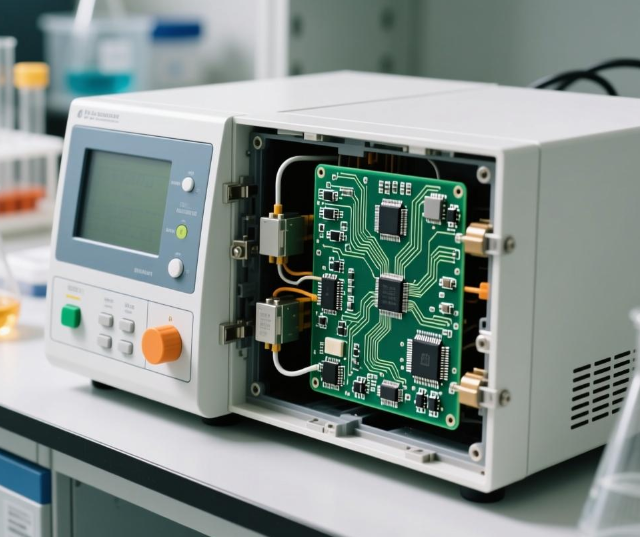

实验室电化学分析仪 PCB 低噪声设计

一、引言

二、核心技术解析：电化学 PCB 噪声根源

1. 接地环路噪声：传统星形接地设计不规范，信号地、电源地、屏蔽地共用接地节点，形成＞10cm 的接地环路，在实验室 50Hz 工频磁场下感应噪声达 25μV（参考 GB/T 18268.1-2010 标准）。捷配测试数据显示，接地环路导致的噪声占总噪声的 45%，是痕量检测误差的主因。
2. 电源纹波噪声：电化学模块常用 3.3V 低压供电，线性稳压器（LDO）纹波抑制比（PSRR）不足 60dB@1kHz 时，电源纹波会耦合至信号链路，产生 15~20μV 噪声。根据仪器行业标准，供电纹波需≤5μV，传统 LDO 方案难以满足。
3. 基材介电噪声：普通 FR-4 基材（损耗因子 0.02@1kHz）在高频微弱信号传输中，介电损耗会产生热噪声，尤其在湿度＞60% 环境下，噪声增幅超 30%。电化学分析仪需长期稳定运行，基材介电性能稳定性至关重要。

三、实操方案：捷配电化学 PCB 低噪声设计步骤

3.1 接地系统优化

• 操作要点：采用 “三层独立接地” 设计：① 信号地（AGND）：所有信号采集电路（如运算放大器、A/D 转换器）单点接地，接地节点间距≤5cm，避免环路；② 电源地（PGND）：LDO、电源滤波电路单独接地，通过 100Ω 磁珠与信号地连接，抑制电源噪声耦合；③ 屏蔽地（SGND）：金属外壳与 PCB 屏蔽层单独接地，通过 2.2nF 电容（X7R 材质）单点接大地，减少电磁感应。
• 数据标准：接地电阻≤0.1Ω（测试方法参考 IPC-TM-650 2.5.17），接地环路面积≤1cm²，工频噪声降至 8μV 以下。
• 工具 / 材料：捷配接地设计验证系统（含阻抗测试仪、噪声分析仪），可实时测量各接地节点噪声，生成优化报告。

3.2 电源滤波设计

• 操作要点：① 供电链路：选用 TI TPS7A4700 LDO（PSRR=80dB@1kHz），输入侧并联 10μF 钽电容（AVX TAJB 系列）+ 0.1μF 陶瓷电容（Murata GRM 系列），输出侧并联 1μF 钽电容，抑制高频纹波；② 信号滤波：在运算放大器（如 ADI AD8628）电源引脚串联 22Ω 电阻 + 100nF 电容，形成 π 型滤波，进一步降低电源噪声耦合。
• 数据标准：电源纹波≤3μV@1kHz，PSRR≥75dB，信号链路噪声降至 5μV 以下。
• 工具 / 材料：捷配电源纹波测试系统（Agilent DSOX1204G 示波器，分辨率 1μV），每块 PCB 出厂前进行纹波检测，确保合规。

3.3 低噪声基材选型与布局

• 操作要点：① 基材选用生益 S1130（损耗因子 0.008@1kHz，介电常数 4.3±0.2），降低介电噪声；② 布局规则：信号采集电路远离电源电路（间距≥10mm），A/D 转换器（如 ADI ADS1248）下方禁止布置电源走线，高频信号走线（＞1MHz）采用阻抗匹配（50Ω），减少反射噪声。
• 数据标准：基材介电常数温度漂移≤±0.02（-20~60℃），信号链路噪声≤8μV，湿度 60% 环境下噪声增幅≤10%。
• 工具 / 材料：捷配基材介电性能测试系统（Keysight E4980A LCR 表），可检测基材在不同温湿度下的介电参数，确保稳定性。

四、案例验证：某离子色谱仪 PCB 噪声优化

4.1 初始状态

4.2 整改措施

4.3 效果数据
