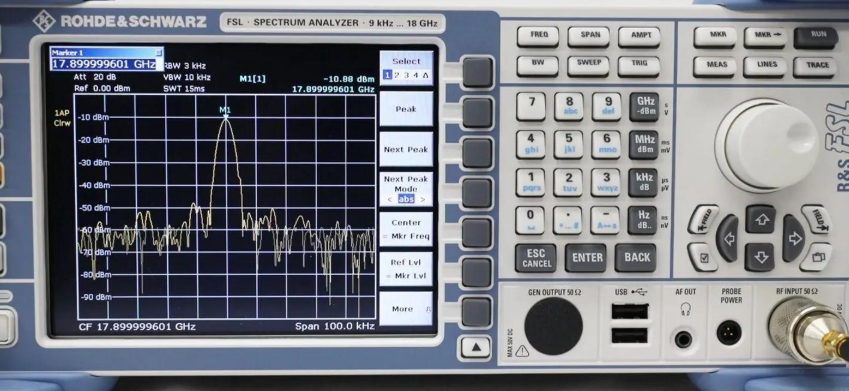

实验室微波频谱分析仪 PCB 高频信号完整性

一、引言

二、核心技术解析：微波 PCB 信号衰减根源

1. 基材介电损耗：普通 FR-4 基材介电常数（εr）随频率升高而增大，26.5GHz 频段 εr 达 4.8，损耗因子（tanδ）升至 0.025，介电损耗占总衰减的 60%（参考罗杰斯技术白皮书）。根据高频 PCB 设计规范，26.5GHz 频段需选用 tanδ≤0.005 的低损耗基材，传统 FR-4 完全不适用。
2. 导体损耗：高频信号存在趋肤效应，电流集中在铜箔表面（趋肤深度≈1.3μm@26.5GHz），铜箔粗糙度 Ra＞1.5μm 时，导体损耗会显著增加。传统电解铜箔 Ra=2.0~2.5μm，导致 26.5GHz 频段导体损耗达 0.3dB/cm，占总衰减的 30%。
3. 阻抗失配反射：微波信号链路阻抗偏差超 10% 时，会产生反射损耗，尤其在连接器、过孔等 discontinuity 处，反射系数＞0.1，导致信号幅度波动超 20%。根据 IEC 61189-3 标准，26.5GHz 频段 PCB 特性阻抗需控制在 50Ω±5%，传统设计难以实现。

三、实操方案：捷配微波 PCB 高频优化步骤

3.1 低损耗基材与铜箔选型

• 操作要点：① 基材选用罗杰斯 RO4350B（εr=3.48±0.05@25℃，tanδ=0.0037@10GHz，26.5GHz 频段 tanδ=0.0042），介电性能稳定性优异；② 铜箔选用超光滑电解铜箔（Ra=0.8~1.0μm，JX 铜箔 JTC 系列），减少趋肤效应导致的导体损耗；③ 介质层厚度设为 0.254mm（10mil），平衡损耗与机械强度。
• 数据标准：26.5GHz 频段基材介电损耗≤0.3dB/cm，导体损耗≤0.15dB/cm，总传输损耗≤0.5dB/cm。
• 工具 / 材料：捷配高频基材测试系统（Keysight N5247A 网络分析仪，覆盖 300kHz~50GHz），每批次基材抽样检测介电参数与损耗，确保合规。

3.2 阻抗匹配与布局优化

• 操作要点：① 阻抗设计：采用微带线结构，50Ω 特性阻抗对应线宽 0.6mm（RO4350B 基材，0.254mm 介质层，1oz 铜箔），使用 HyperLynx 2023 进行阻抗仿真，确保全频段阻抗偏差≤±3%；② 布局规则：高频信号走线（＞10GHz）采用直线设计，弯曲角度≥135°，曲率半径≥5 倍线宽；过孔采用盲孔（直径 0.3mm，焊盘直径 0.6mm），减少寄生电感；信号链路与接地平面间距≤0.1mm，增强屏蔽。
• 数据标准：26.5GHz 频段阻抗偏差≤±4%，反射系数≤0.08，信号幅度波动≤10%。
• 工具 / 材料：捷配高频仿真团队（3 名 HyperLynx 认证工程师），提供从阻抗仿真到布局审核的全流程服务；自动化 PCB 加工设备（精度 ±0.01mm），确保线宽与过孔尺寸精准。

3.3 高频测试与验证

• 操作要点：① 传输损耗测试：采用插入损耗法，在 26.5GHz 频段测量 10cm 长微带线的插入损耗，确保≤0.5dB；② 阻抗测试：使用 TDR（时域反射仪，Tektronix DPO7254）测量信号链路阻抗，超差部分标记并整改；③ 相位稳定性测试：在 - 20~60℃温度范围，测量 26.5GHz 信号相位漂移，确保≤0.5°/℃。
• 数据标准：批量 PCB 传输损耗合格率≥99%，阻抗偏差超差率≤1%，相位漂移≤0.4°/℃。
• 工具 / 材料：捷配高频测试实验室（配备 50GHz 网络分析仪、TDR），每块 PCB 出具高频性能测试报告，支持客户追溯。
