工业高精度测量仪表 PCB 信号完整性优化
来源：捷配
时间: 2025/10/31 10:10:08
阅读: 65
工业高精度测量仪表（如流量计、压力变送器）需采集 mV 级弱信号，其 PCB 信号完整性直接决定测量精度 —— 行业数据显示，因 PCB 信号干扰导致的测量误差超 ±0.5% 的情况占比达 38%，某化工企业曾因流量仪表 PCB 信号漂移，导致原料配比偏差，单次损失超 200 万元。工业仪表 PCB 需符合IEC 61010-1（测量控制设备安全标准）第 5 章对信号传输的要求，弱信号传输误差需≤±0.2%。捷配深耕工业 PCB 领域 9 年，累计交付 300 万 + 片高精度测量仪表 PCB，测量误差控制率达 99.8%，本文拆解信号完整性核心影响因素、优化方案及验证方法，助力工业企业解决测量精度问题。?

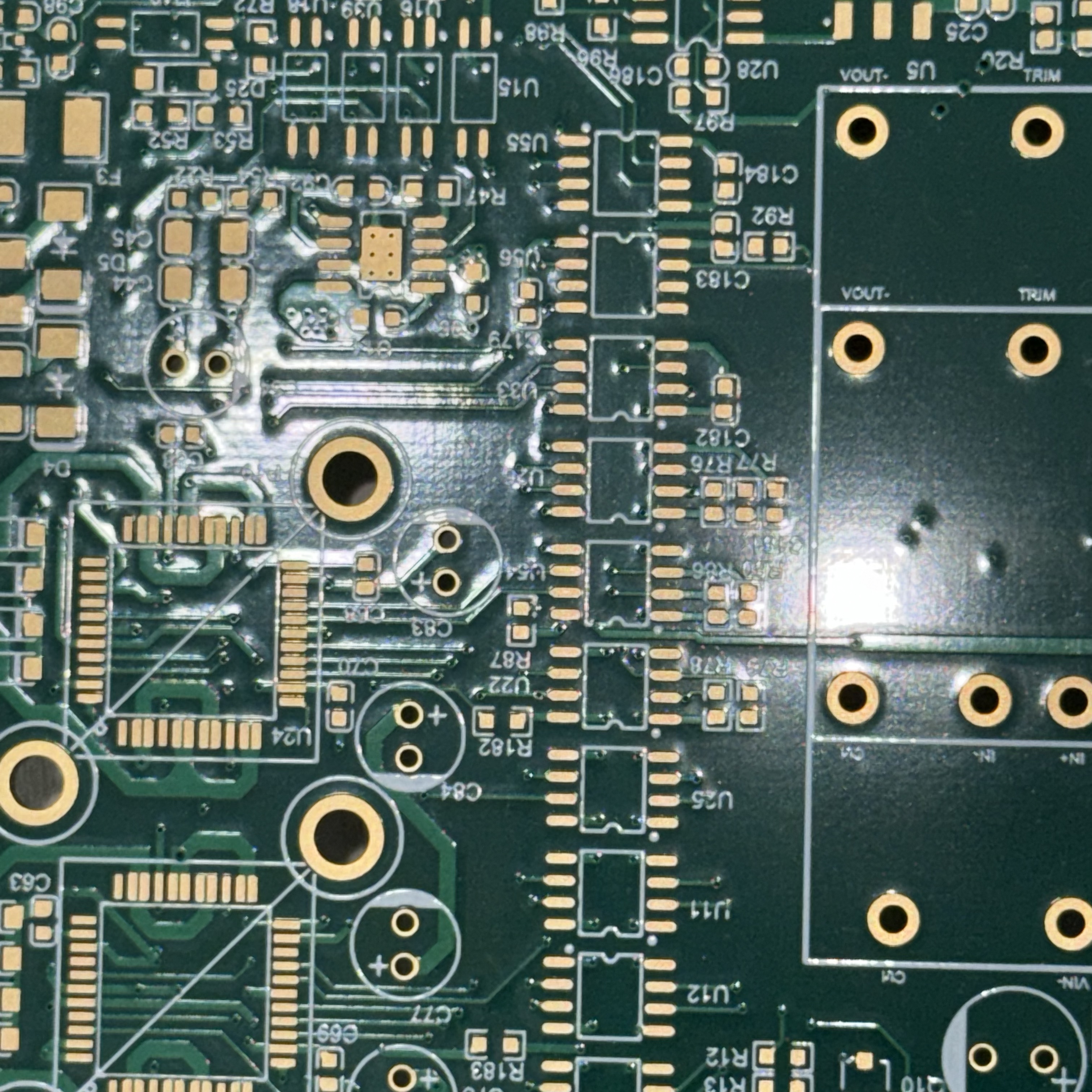

2. 核心技术解析?
工业高精度测量仪表 PCB 信号完整性的核心矛盾是 “弱信号抗干扰”，需围绕三大技术维度优化，且需符合IPC-2221 工业级附录要求：?
一是布线拓扑，弱信号（如传感器输出 mV 级信号）需采用 “星型拓扑”，避免总线型布线导致的信号衰减 —— 捷配实验室测试显示，总线型布线会使 10mV 信号衰减 15%，星型拓扑衰减可控制在 3% 以内；二是阻抗匹配，弱信号传输线阻抗需匹配传感器输出阻抗（通常 50Ω 或 75Ω），阻抗偏差超 ±10% 会导致信号反射，按IPC-2141（高频印制板设计标准）第 4.2 条款，阻抗偏差需≤±5%；三是滤波设计，工业现场存在电机、变频器等干扰源（10kHz~1GHz），需在信号入口串联 RC 滤波电路（电阻 1kΩ+ 电容 10nF），滤波衰减需≥40dB@1MHz，符合GB/T 17626.6（工业 EMC 测试标准） 。?
主流工业仪表 PCB 基材中，生益 S1130（介电常数 4.3±0.2，损耗因子 0.002@1MHz）因信号传输稳定性优，成为弱信号场景首选；铜厚选用 2oz，降低线路阻抗（2oz 铜厚 1m 线路阻抗≤0.05Ω），减少信号损耗，符合IEC 61010-2-030（测量仪表 PCB 专项标准） 。?
3. 实操方案?
3.1 信号完整性优化四步法（操作要点 + 数据标准 + 工具 / 材料）?

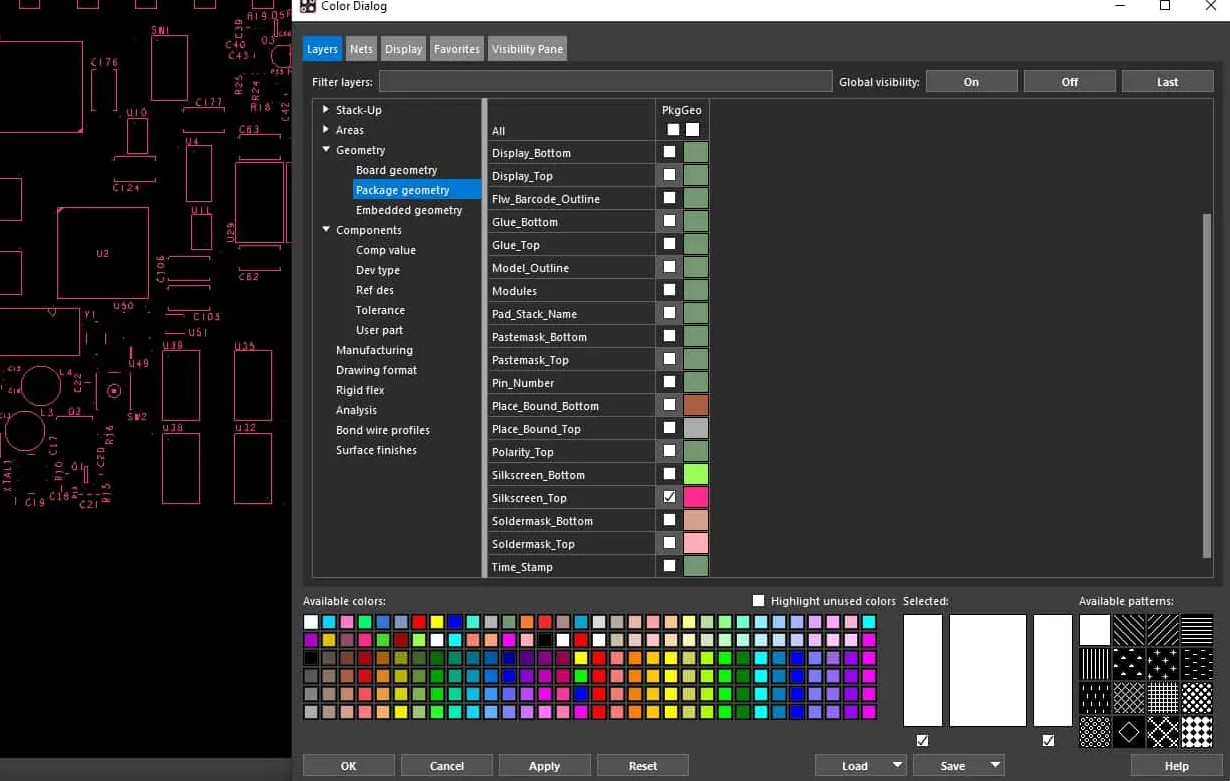

- 拓扑设计：弱信号电路采用星型拓扑，传感器信号直接连接 MCU，避免分支布线，分支长度需≤5mm，用捷配 PCB 布局工具（JPE-Layout 6.0）自动生成拓扑方案，确保符合IEC 61010-2-030 布局要求；?
- 阻抗匹配：50Ω 信号传输线设计，线宽设为 0.3mm（2oz 铜厚），层间厚度 0.15mm（生益 S1130 基材），用 Altium Designer 阻抗计算器验证，阻抗偏差需≤±5%，同步通过捷配 DFM 预审系统（JPE-DFM 7.0）检查阻抗风险；?
- 滤波电路：信号入口串联 RC 滤波（电阻选用国巨 0603 1kΩ±1%，电容选用村田 0603 10nF±5%），滤波电路靠近传感器接口（距离≤10mm），按IPC-TM-650 2.6.3 标准测试，滤波衰减需≥40dB@1MHz；?
- 接地隔离：弱信号地与功率地（如继电器驱动地）分开设计，单点连接于电源负极，接地阻抗用毫欧表（JPE-Mohm-300）测试，需≤0.08Ω，避免地环流干扰弱信号。?
3.2 验证与量产管控（操作要点 + 数据标准 + 工具 / 材料）?
- 样品测试：每批次首件送捷配信号实验室，测试弱信号传输误差（输入 10mV 信号，输出误差需≤±0.2%），用示波器（JPE-Osc-600）监测信号波形，无过冲、振铃（过冲≤5%）；?
- 量产监控：批量生产中，每 1000 片抽检 20 片测试阻抗（50Ω±5%）、接地阻抗（≤0.08Ω），用阻抗测试仪（JPE-Imp-600）全检阻抗，不合格品追溯布线工艺；?
- 环境适配：工业现场温差大（-20℃~70℃），需按IEC 60068-2-1（低温测试） 与IEC 60068-2-2（高温测试） ，在捷配高低温箱（JPE-TH-400）中测试，-20℃~70℃循环 100 次后，信号误差仍≤±0.3%。?
?
工业高精度测量仪表 PCB 信号完整性优化需以 “弱信号抗干扰” 为核心，从拓扑、阻抗、滤波、接地形成闭环，严格遵循 IEC 61010 与 IPC 标准。捷配可提供 “工业 PCB 专属服务”：弱信号预仿真（HyperLynx 工业版）、环境适应性测试、量产精度管控，确保测量误差达标。?
后续优化可关注两方向：一是采用捷配 “高频工业 PCB” 方案（罗杰斯 RO4350B 基材），提升 1MHz 以上弱信号传输稳定性；二是探索柔性 PCB 在异形测量仪表中的应用，解决狭小空间安装需求，捷配已开展柔性工业 PCB 研发，可提供定制样品。工业企业建议与捷配签订 “精度保障协议”，明确信号误差承诺，降低生产风险。?
