消费电子 PCB 过孔阻焊覆盖工艺优化指南
来源：捷配
时间: 2025/11/03 10:01:04
阅读: 26
1. 引言?
消费电子 PCB（如 TWS 耳机、智能手表）因体积小型化，过孔密度提升至 120 个 /dm²，过孔阻焊覆盖不良（露铜、油墨气泡）成为短路故障的首要诱因 —— 某 TWS 耳机厂商曾因过孔露铜，导致成品短路不良率达 15%，返工成本超 300 万元。过孔阻焊覆盖需符合IPC-A-610G Class 2 标准，要求阻焊油墨完全覆盖过孔边缘（露铜≤0.1mm），无气泡、针孔。捷配深耕消费电子 PCB 加工 6 年，过孔阻焊覆盖良率稳定在 99.5% 以上，本文拆解阻焊油墨选型、工艺参数优化及检测标准，助力生产端解决过孔覆盖问题。?

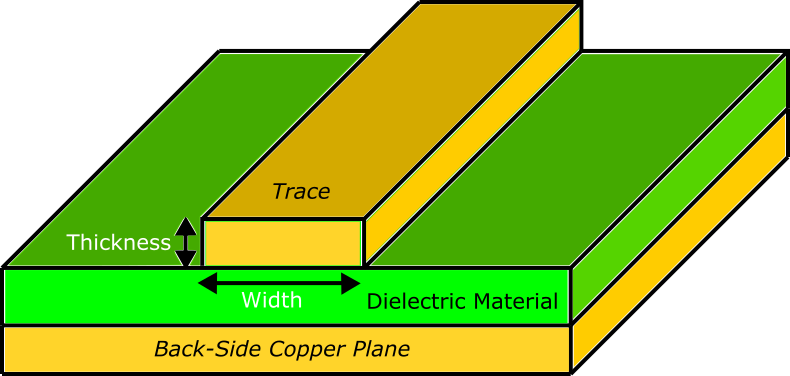

2. 核心技术解析?
消费电子 PCB 过孔阻焊覆盖的核心矛盾在于 “高密度与覆盖可靠性”，需聚焦三大技术要点，且需符合IPC-4522（阻焊油墨标准）第 3.4 条款：?
一是油墨选型，消费电子 PCB 需选用低粘度、高附着力的阻焊油墨，主流型号中太阳油墨 PSR-4000（粘度 15000±2000cP，附着力≥5N/cm，按 IPC-TM-650 2.4.8 测试）适配 TWS 耳机 PCB；阿克苏诺贝尔 SN8000（固化后硬度≥2H，耐酒精擦拭 50 次无脱落）适用于需频繁接触的智能手表 PCB，两者均通过捷配 “油墨合规认证”，可直接批量使用。?
二是过孔预处理，过孔金属化后需进行微蚀（蚀刻量 300±50μin），若微蚀不足，油墨附着力会下降 40%；微蚀过度则导致孔壁铜厚减薄（≤18μm），不符合GB/T 4677 第 5.3 条款（孔壁铜厚≥20μm），捷配实验室测试显示，微蚀量 250μin 时，油墨附着力与孔壁强度最优。?
三是固化参数，阻焊油墨需经过 “预固化（70℃/30min）+ 主固化（150℃/60min）”，若主固化温度不足 140℃，油墨交联度会低于 80%，高温存储（85℃/85% RH）后易出现气泡，按IPC-TM-650 2.4.27 标准，交联度需≥85%。?
3. 实操方案?
3.1 过孔阻焊覆盖四步工艺（操作要点 + 数据标准 + 工具 / 材料）?
- 油墨选型：根据产品需求确定参数优先级 ——TWS 耳机 PCB 侧重附着力（≥5N/cm），选太阳油墨 PSR-4000；智能手表 PCB 侧重硬度（≥2H），选阿克苏诺贝尔 SN8000，通过捷配 “油墨 - 产品匹配工具”（JPE-Ink 3.0）快速筛选；?
- 过孔预处理：采用酸性微蚀液（H?SO?+H?O?体系），微蚀温度 30℃±2℃，时间 60±5s，微蚀量控制在 250±50μin，用捷配微蚀量测试仪（JPE-ME-400）实时监控，每批次抽检 20 片；?
- 油墨印刷：使用丝印机（JPE-SP-600），网版目数 360 目，刮刀压力 5±0.5kg，印刷速度 30±5mm/s，确保油墨完全覆盖过孔（边缘覆盖≥0.1mm），印刷后用放大镜（JPE-MAG-200，20 倍）检查漏印；?
- 固化管控：预固化温度 70℃±2℃，时间 30min；主固化温度 150℃±3℃，时间 60min，用捷配固化炉温控系统（JPE-CU-500）实时记录温度曲线，确保无温度偏差超 ±5℃。?
3.2 不良品管控措施（操作要点 + 数据标准 + 工具 / 材料）?
- 露铜检测：每批次 PCB 用自动光学检测（AOI）设备（JPE-AOI-800）全检，露铜面积≤0.1mm² 判定合格，不合格品标记后返工（重新微蚀 + 印刷）；?
- 气泡排查：高温存储测试（85℃/85% RH，1000h）后，用 X-Ray 检测（JPE-XR-600）检查油墨气泡，气泡直径≤0.2mm 且数量≤1 个 /dm² 为合格；?
- 附着力抽检：每 500 片抽检 10 片，按IPC-TM-650 2.4.8 标准进行划格测试（划格间距 1mm），附着力等级需≥4B（无油墨脱落）。?
4. 案例验证?
某消费电子厂商生产 TWS 耳机 PCB（过孔密度 100 个 /dm²），初始过孔阻焊覆盖工艺存在两大问题：① 露铜不良率 12%（AOI 检测），导致短路故障；② 高温存储后气泡不良率 8%，不符合客户要求（≤1%）。?
捷配团队介入后，制定整改方案：① 更换油墨为太阳油墨 PSR-4000，确保附着力≥5N/cm；② 优化微蚀参数（温度 30℃，时间 65s，微蚀量 280μin）；③ 调整固化温度（主固化 155℃，时间 65min），提升油墨交联度至 90%。?
整改后，批量生产数据显示：① 露铜不良率降至 0.3%，短路故障消除；② 高温存储气泡不良率降至 0.8%，满足客户要求；③ 油墨附着力测试达 5B 级（无脱落），量产 100 万片后，过孔阻焊覆盖良率稳定在 99.7%，捷配成为该厂商核心 PCB 供应商。?
5. 总结建议?
消费电子 PCB 过孔阻焊覆盖需以 IPC-A-610G 为基准，从油墨选型、预处理到固化形成闭环，关键在于平衡油墨覆盖完整性与孔壁强度。捷配可提供 “过孔覆盖专属服务”：油墨合规检测、工艺参数优化、AOI 全检保障，确保批量生产良率。
