医药领域红外光谱仪（如药物成分定性分析）需在25℃~40℃实验室环境下稳定运行，PCB温漂会导致信号基准偏移——行业报告显示，医药光谱仪因PCB温漂超±0.5%/℃，导致药物成分识别准确率下降至82%，不符合《中国药典2020年版》对分析仪器精度的要求（准确率≥95%）。医药红外光谱仪PCB需符合**IEC 61010-2-030第5章**，温漂误差需≤0.2%/℃。捷配服务15家医药仪器厂商，交付的医药光谱仪PCB温漂合格率100%，本文拆解低温漂设计的核心参数、材料适配及工艺管控，助力解决医药检测精度问题。

2. 核心技术解析

3. 实操方案

3.1 低温漂设计四步法（操作要点 + 数据标准 + 工具 / 材料）

1. 基材选型：医药光谱仪核心 PCB 优先选罗杰斯 RO4350B（X/Y 轴 CTE 10ppm/℃），成本敏感场景可选生益 S1000-2，需通过捷配 “CTE 匹配测试”—— 用热机械分析仪（JPE-TMA-500）测试 - 40℃~85℃区间，基材与 InGaAs 探测器（CTE 8ppm/℃）的 CTE 差值≤3ppm/℃；
2. 布线优化：① 温漂敏感电路（如信号放大器）采用 “镜像对称布线”，线路长度差≤0.5mm，宽度均为 0.25mm，用捷配 PCB 设计软件（JPE-Design 3.0）的 “对称校验模块” 自动检测；② 电源线路采用 “粗线 + 多点供电”，线宽≥1.5mm，减少电流发热导致的局部温度梯度，温度差控制在≤2℃（用红外热像仪 JPE-IR-700 测试）；

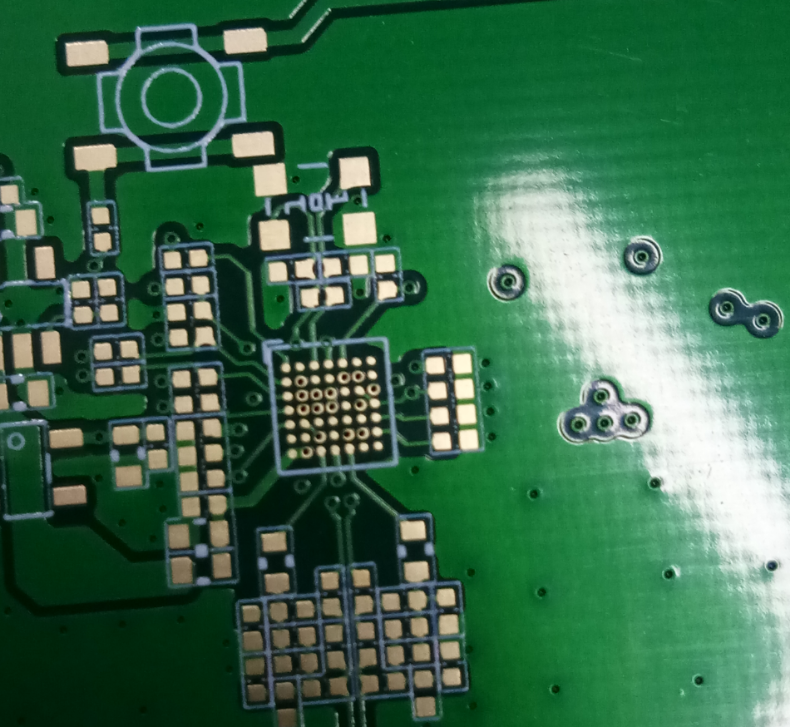

3. 铜厚与焊盘设计：① 全板铜厚≥2oz，温漂敏感区域铜厚可增至 3oz，用铜厚测试仪（JPE-Cu-400）测试，厚度误差≤±10%；② 焊盘尺寸比 IPC-7351 标准大 10%，如 0603 元件焊盘从 1.2mm×0.8mm 增至 1.32mm×0.88mm，避免温度变化导致焊点开裂；
4. 热补偿设计：在 PCB 边缘预留 0.5mm 宽的 “热膨胀补偿缝”，减少温度变化时的板体应力，补偿缝间距≤50mm，按IPC-2221 第 6.4 条款 设计。

3.2 温漂验证与量产管控（操作要点 + 数据标准 + 工具 / 材料）

1. 温漂测试：每批次首件在捷配高低温箱（JPE-TH-400）中测试，温度从 25℃升至 40℃（步长 5℃），每步测试信号阻抗 —— 温漂误差需≤0.2%/℃，符合 IEC 61010-2-030 要求；
2. 量产监控：每 500 片抽检 15 片，测试 CTE 匹配度（差值≤3ppm/℃）与布线对称性（长度差≤0.5mm），用 AOI 设备自动检测焊盘尺寸，超差率≤0.5%；
3. 工艺管控：压合温度按基材 Tg 下调 15℃（如 RO4350B 压合温度 165℃），避免基材 CTE 因高温不可逆变化；冷却速度控制在 5℃/min，减少内应力，捷配压合生产线（JPE-Press-1000）配备闭环温控系统，温度偏差≤±1℃。
