1. 引言

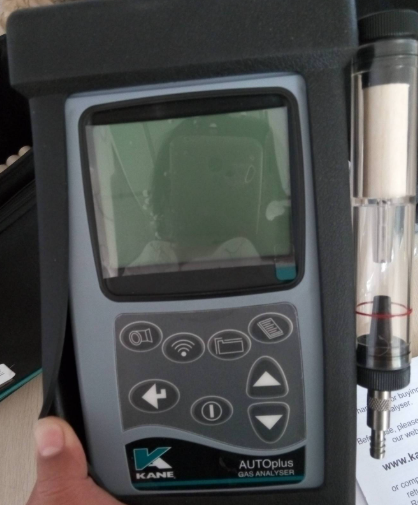

尾气分析仪作为环保检测设备，需在复杂电磁环境（如汽车点火系统、工业设备干扰）中稳定工作，PCB电磁兼容（EMC）不达标会导致检测数据漂移——据《环保设备认证报告》，55%的尾气分析仪EMC测试失败源于PCB设计，某厂商曾因EMC超标，导致产品认证延误6个月，损失超800万元。尾气分析仪PCB需符合**HJ/T 397-2007第6章** 的EMC要求（辐射骚扰≤54dBμV/m，静电放电±8kV无异常）。捷配累计完成30+款尾气仪PCB EMC整改，认证通过率100%，本文拆解EMC超标原因、整改工艺及验证方法，助力设备通过环保认证。

2. 核心技术解析

3. 实操方案

3.1 EMC 整改三步法（操作要点 + 数据标准 + 工具 / 材料）

1. 干扰源定位：用频谱分析仪（JPE-Spec-600）测试 PCB 辐射骚扰，定位超标频段（通常 100kHz-30MHz），重点检查电源模块、数字电路；如 1MHz 频段超标，优先整改电源 EMI 滤波；
2. 滤波与屏蔽：电源入口串联 TDK ZJYS10-1000 EMI 滤波器，输入输出端间距≥5mm，避免耦合；传感器信号电路（如 NOx 传感器信号线）包裹 3M 铜箔，铜箔接地（阻抗≤0.05Ω），屏蔽后用 EMC 测试仪（JPE-EMC-700）测试，屏蔽效能≥40dB；
3. 接地整改：重新规划接地，模拟地（传感器信号）、数字地（MCU）、功率地（电源模块）分区布局，三地在电源负极单点连接，接地线宽≥3mm（铜厚 1oz），接地阻抗用毫欧表（JPE-Mohm-400）测试，需≤0.05Ω。

3.2 EMC 验证与量产管控（操作要点 + 数据标准 + 工具 / 材料）

1. 样品 EMC 测试：每批次首件送捷配 EMC 实验室，按HJ/T 397-2007 测试 —— 辐射骚扰（30MHz-1GHz）≤54dBμV/m，静电放电（接触放电 ±8kV）无功能异常，测试通过率需 100%；
2. 量产滤波监控：批量生产中，每 500 片抽检 10 片测试 EMI 滤波器插入损耗（≥40dB@1MHz），用网络分析仪（JPE-VNA-900）验证，确保滤波效果；
3. 屏蔽工艺管控：铜箔屏蔽后，用推拉力计（JPE-Pull-400）测试附着力（≥10N），每批次检查铜箔接地阻抗（≤0.05Ω），避免屏蔽失效。
